CÂBLAGE ÉLECTRIQUE

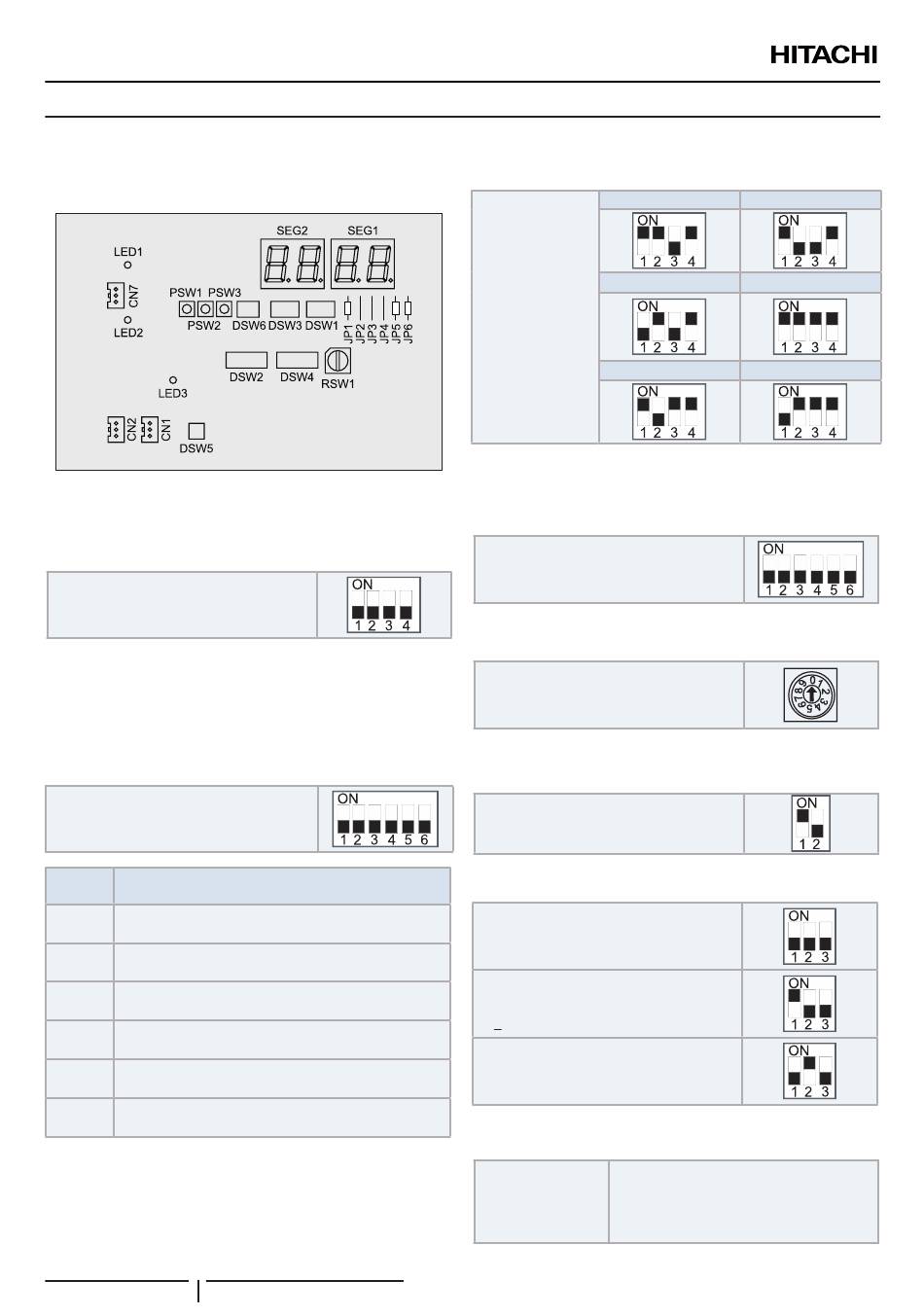

10.3 RÉGLAGE DES COMMUTATEURS DIP, COMMUTATEURS ROTATIFS ET CAVALIERS
10.3.1 Carte à circuits imprimés (PCB)
RAS-(4-6)FS(V)N(Y)3E
10.3.2 Réglage des commutateurs DIP,
commutateurs rotatifs et cavaliers

DSW1 : pour test de fonctionnement
Réglage d'usine
?
R E M A R Q U E
Avec le DSW1, l'unité se met en marche ou s'arrête 10 à 20 s après
l'activation de l'interrupteur.

DSW2 : Réglage des fonctions optionnelles
Réglage d'usine
(RAS-(4-6)FS(V)N(Y)3E)
Broche
nº
1
2
3
4
Réglage de la sélection des fonctions
5
(sélection assurée par PSW)
Sélection entrée/sortie externe
6
(sélection assurée par PSW)
68 PMML0389B rev.1 - 07/2016
Élément de réglage
OFF (bloqué)
OFF (bloqué)
OFF (bloqué)
OFF (bloqué)

DSW3 : Puissance
RAS-4FSVN3E
RAS-6FSVN3E
Aucun réglage
nécessaire
RAS-5FSNY3E

Réglage du numéro du cycle frigorifique
DSW4
Position de réglage
(Réglage des dizaines).
RSW1
Position de réglage.
(Réglage du dernier chiffre).

DSW5 : Réglage de transmission de la
résistance de la borne d'attache
Réglage d'usine

DSW6 : autres réglages
Réglage d'usine
Les unités intérieures sont plus élevées que
les groupes extérieurs
(h > 20 m)
Réglage fin de la puissance calorifique

JP1~6 : cavalier
JP1 coupé : Blocage du mode
refroidissement
Aucun réglage
JP5 coupé : dégivrage alternatif
nécessaire
JP6 coupé : contrôle haute pression sur la
base de la tuyauterie R407C.
RAS-5FSVN3E
RAS-4FSNY3E
RAS-6FSNY3E
