ELEKTRISK ANSLUTNING
10.2 ANSLUTNING AV ELKABLAR FÖR UTOMHUSENHETER
Nedan visas den rätta kabelanslutningen av de elektriska ledningarna för utomhusenheten:
1 Anslut strömkretsen till de lämpliga terminalerna med en lämplig kabel enligt kabelanslutningsetiketten och teckningen nedan.
Anslut strömförsörjningskablarna L1 och N (för 230V 50Hz) eller L1, L2, L3 och N (för 400V 50Hz) till uttagspanelen, och
jordledaren till jordskruven i ellådans basplatta.
2 Anslut sändningskablarna mellan utomhusenheten och inomhusenheten till kontakterna 1 och 2 på uttagspanelen.
3 Fäst kabeln med klämman som finns i Ellådan för att försäkra att den är fastspänd.
4 När kablarna läggs, försäkra att de inte är förhindrar montering av utomhusservice-höljet.

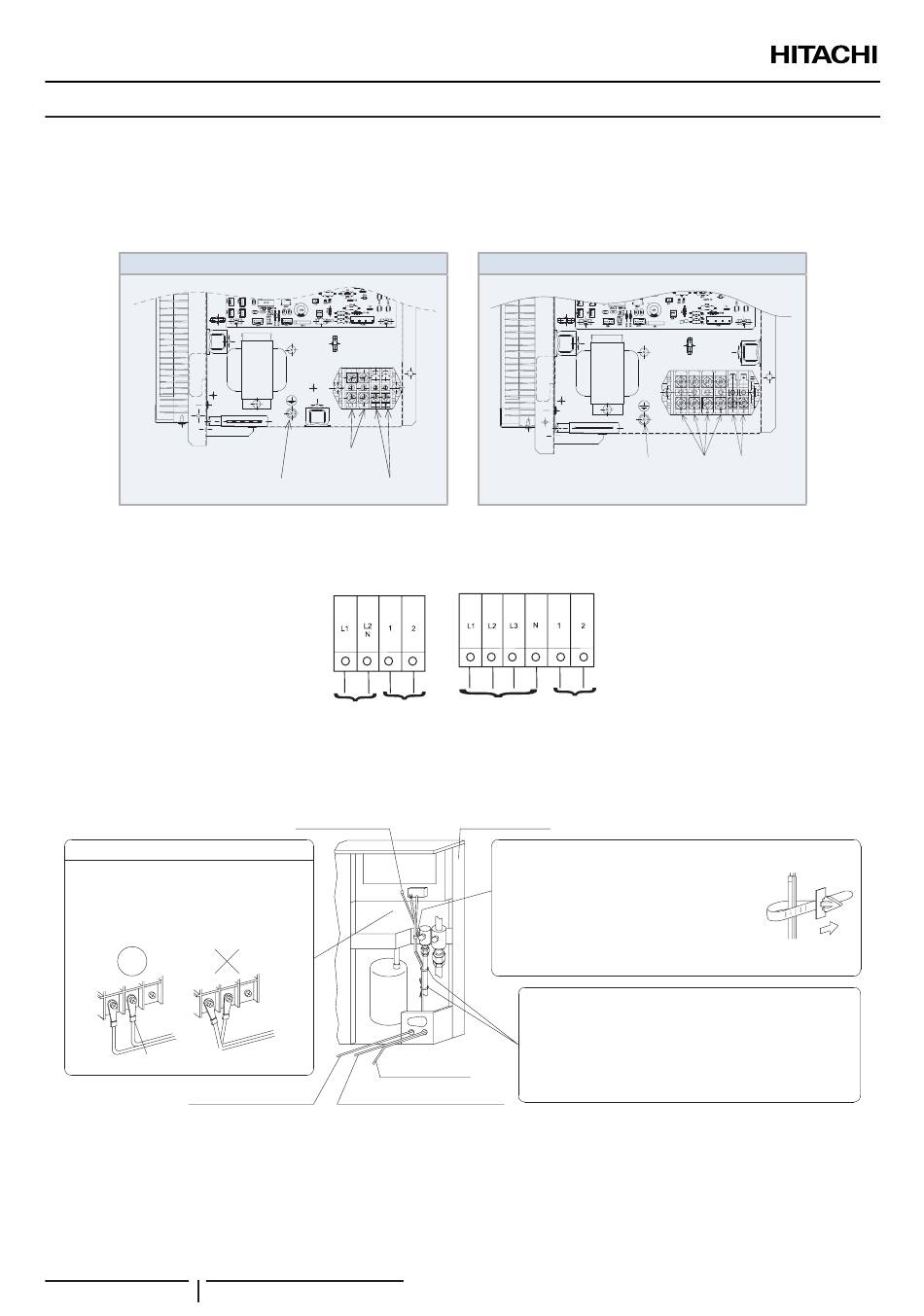

Kabeldragningsmetod
Bibehåll ett avstånd mellan varje
kontakt och använd isoleringstejp eller
isoleringsfoder enligt figuren.
Tejp eller foder
Styrkabel
160 PMML0389B rev.1 - 07/2016
RAS-(4-6)FSVN3E
Strömkablar
Jordklämma Sändningskablar
1~ 230V 50Hz
Sänd-
Strömförsörjning
ningskabel
1~ 230V 50Hz
(5 V)
Jordskruv
Jordkabel
Strömförsörjningskabel
RAS-(4-6)FSNY3E
Jordklämma
3N~ 400V 50Hz
Sändningskabel
Strömförsörjning
(5 V)
3N~ 400V 50Hz
Bakre hölje
Kabeldragning med kabelklämma
1
Sätt in kablarna i kabelklämman och fäst dem
som i figuren.
2
Dra kablarna så att de inte ligger an mot
kompressorn, kylrören eller höljenas kanter.
Gör en loop på kablarna så att enhetens delar kan
bytas utan att anslutningarna behöver frånkopplas.
Fäst kablarna så att de inte ligger an mot kompressorn
som håller hög temperatur och de övriga delarna.
Sändnings-
Ström-
kablar
kablar
