ENTRETIEN

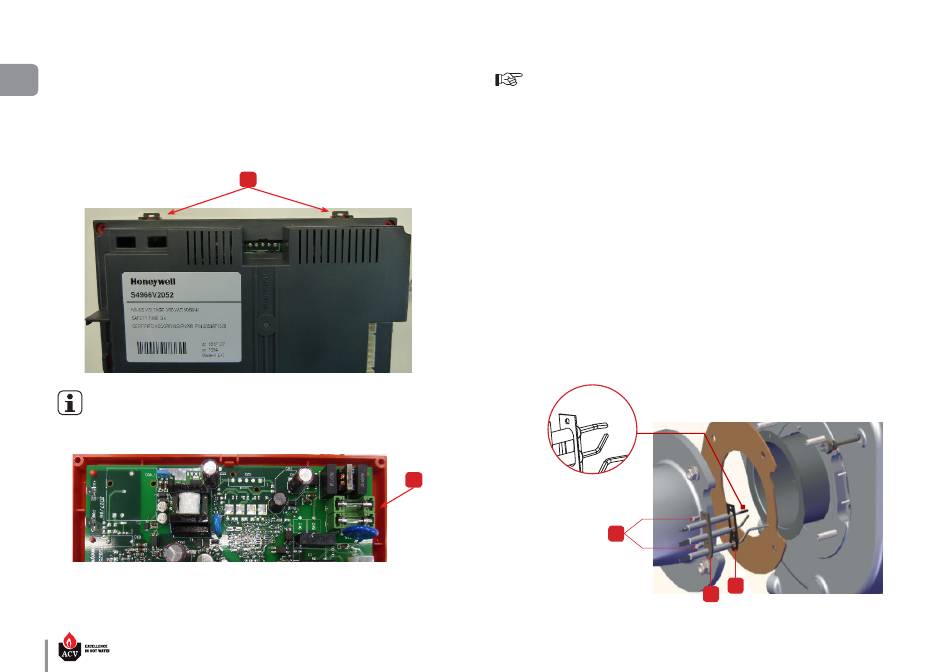

ACCÉDER AU MAXSYS (REMPLACEMENT DE FUSIBLE)
Conditions préalables
FR
•
Alimentation électrique externe coupée
•
Panneau avant ouvert, voir «Démontage et remontage des panneaux avant et latéraux» à la page 32
Procédure
1.
Débrancher tous les connecteurs du Maxsys.
NL
2.
Dégager les ergots (1) à l'aide d'un tournevis long et fin.
ES
IT
DE
PL
Il n'est pas nécessaire de dévisser le Maxsys de son support.
3.
Enlever le capot de protection du Maxsys
4.
Enlever et remplacer le fusible requis (2)
RU
Tâches ultérieures
1.
Fermer le panneau avant, comme repris au paragraphe «Démontage et remontage des panneaux avant
et latéraux» à la page 32
fr
46
1
2
F1 T3 15 A 250V
F2 T3 15A 250V
DÉMONTAGE, CONTRÔLE ET MONTAGE DES ÉLECTRODES DU BRÛLEUR
Recommandations essentielles au bon fonctionnement de l'appareil
•
Démonter des électrodes pour les vérifier en cas de problème d'allumage.
Conditions préalables
•
Chaudière éteinte
•
Alimentation électrique externe coupée
•
Alimentation en gaz coupée
•
Panneaux avant et latéral droit ouverts, voir «Démontage et remontage des panneaux avant et latéraux»
à la page 32
Procédure de démontage
1.
Débrancher tous les câbles des électrodes.
2.
Retirer deux vis de fixation (1) et les conserver pour le remontage.
3.
Retirer l'ensemble d'électrodes (2) et son joint (3).
4.
Vérifier le bon alignement des extrémités de chaque électrode et que l'écartement est dans les valeurs
indiquées sur l'illustration ci-dessous.
5.
Remplacer les électrodes si nécessaire.
Procédure de montage
1.
Installer un nouveau joint.
2.
Monter l''ensemble d'électrodes (2) avec les deux vis (1).
Tâches ultérieures
1.
Rebrancher tous les câbles aux électrodes.
4,5± 0,5 mm
1
Compact Condens : 664Y7600 • B
3
2
