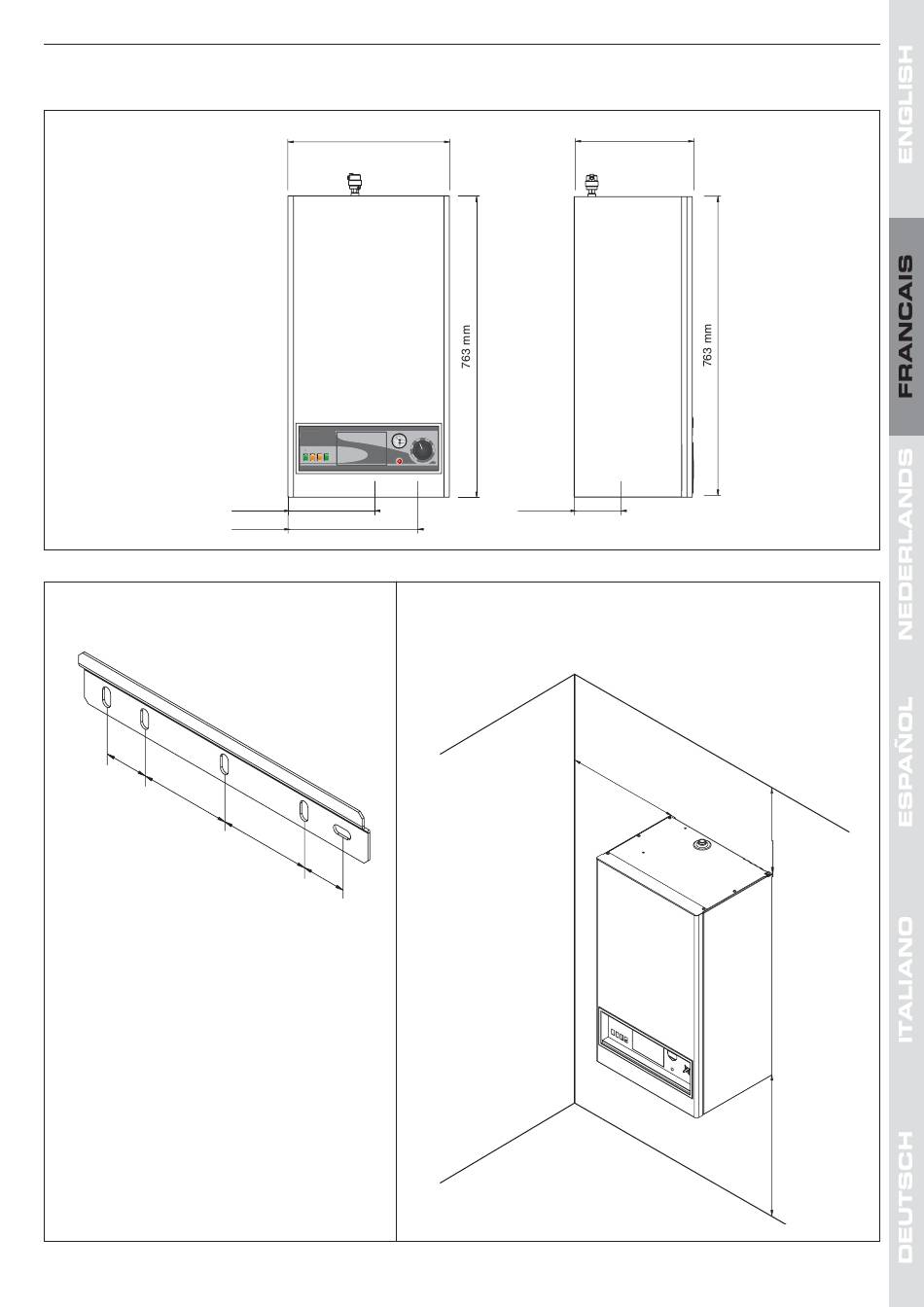

DIMENSIONS
FIXATION AU MUR DE LA CHAUDIERE
48,4 mm
101,6 mm
101,6 mm
- La chaudière doit être fixée sur un mur non
inflammable.
- Forez deux trous de ± 75 mm de profondeur avec
une mêche de 10 en respectant l'entre-axe donné
ci-dessus.
- Fixez la fixation murale à l'aide des tirefonds fournis.
- Accrochez la chaudière à la fixation murale.
664Y2700.D
INSTALLATION
442 mm
185 mm
370 mm
48,4 mm
105 mm
LOCAL D'INSTALLATION
L'appareil doit être placer de manière telle à toujours être facilement
accessible. Par ailleurs, les distances minimales suivantes sont à respecter
autour de l'appareil.
FR • 13
332 mm
Min.
25 mm
Min.
400 mm
Min.
200 mm
