Mise en service

►

Pression et hauteur de l'installation

• Ajuster la pression du vase d'expansion avant de procéder au remplissage de l'installation :
Confi guration installation
Diff érence de niveau entre
la chaudière et l'installation
chauff age
Si la pression sanitaire est insuffi sante, prévoir l'installation d'un surpresseur.
▼ Remplissage et purge manuelle
- Ouvrir tous les radiateurs de l'installation et régler les
robinets thermostatiques (T° maxi).
- Sur le dosseret Hydro Effi ciency : Ouvrir les vannes Départ
et Retour (D et R) chauff age. Ouvrir le robinet EFS. Puis
eff ectuer un puisage d'eau chaude pour assurer un parfait
remplissage des ballons.
- Ouvrir la vanne du disconnecteur (Disc).
- Ouvrir progressivement le purgeur manuel (PM) jusqu'à
ce que de l'air s'échappe, puis refermer légèrement.
- Raccorder le tube du récupérateur d'eau de pluie sur le
purgeur manuel. Ouvrir à nouveau le purgeur.
- Quand le jet d'eau s'écoule de manière continue :
Fermer complètement le purgeur (8 tours horaire).
- Remettre le tube souple sur le récupérateur d'eau de pluie.
- Fermer la vanne du disconnecteur quand la pression
au manomètre indique... voir tableau ci-dessus.
►
Contrôles avant mise en service
▼ Siphon
S'assurer que le siphon est rempli. Sinon voir
" Remplissage du siphon "
▼ Circuit gaz
- Vérifi er que les raccords sont bien serrés.
- Ouvrir la vanne gaz, purger les canalisations et vérifi er
l'étanchéité en amont du bloc gaz.
- Vérifi er que la pression gaz à l'arrêt au réseau est
supérieure ou égale aux valeurs indiquées ci dessous :
Type de Gaz
G 20 (type gaz de Lacq)
G 25 (type gaz Groningue)
G 31 (gaz Propane)
Les chaudières sont pré-réglées d'usine au
gaz naturel G20, pression d'alimentation
habitation : 20 mbar (type gaz de Lacq). Vérifi er
que la chaudière est bien étiquetée pour le
type de gaz distribué.
FR
MISE EN SERVICE
Aucune : Logement sur un seul niveau
Un niveau
Deux niveaux
page 50.
Pression
d'alimentation (à l'arrêt)
≥ 20 mbar
≥ 25 mbar
≥ 37 mbar
... du vase d'expansion
0,7 bar
1,0 bar
1,3 bar
PM

D
PM. Purgeur manuel.
(purgeur totalement ouvert : 8 tours environ).
(en fonctionnement, il doit toujours rester fermé).
 Ne pas oublier de remettre le tube souple sur le
récupérateur d'eau de pluie (le non respect de cette
opération pourrait provoquer des dégâts irrémédiables).
PA. Purgeur automatique.
(en fonctionnement, il doit toujours rester ouvert).

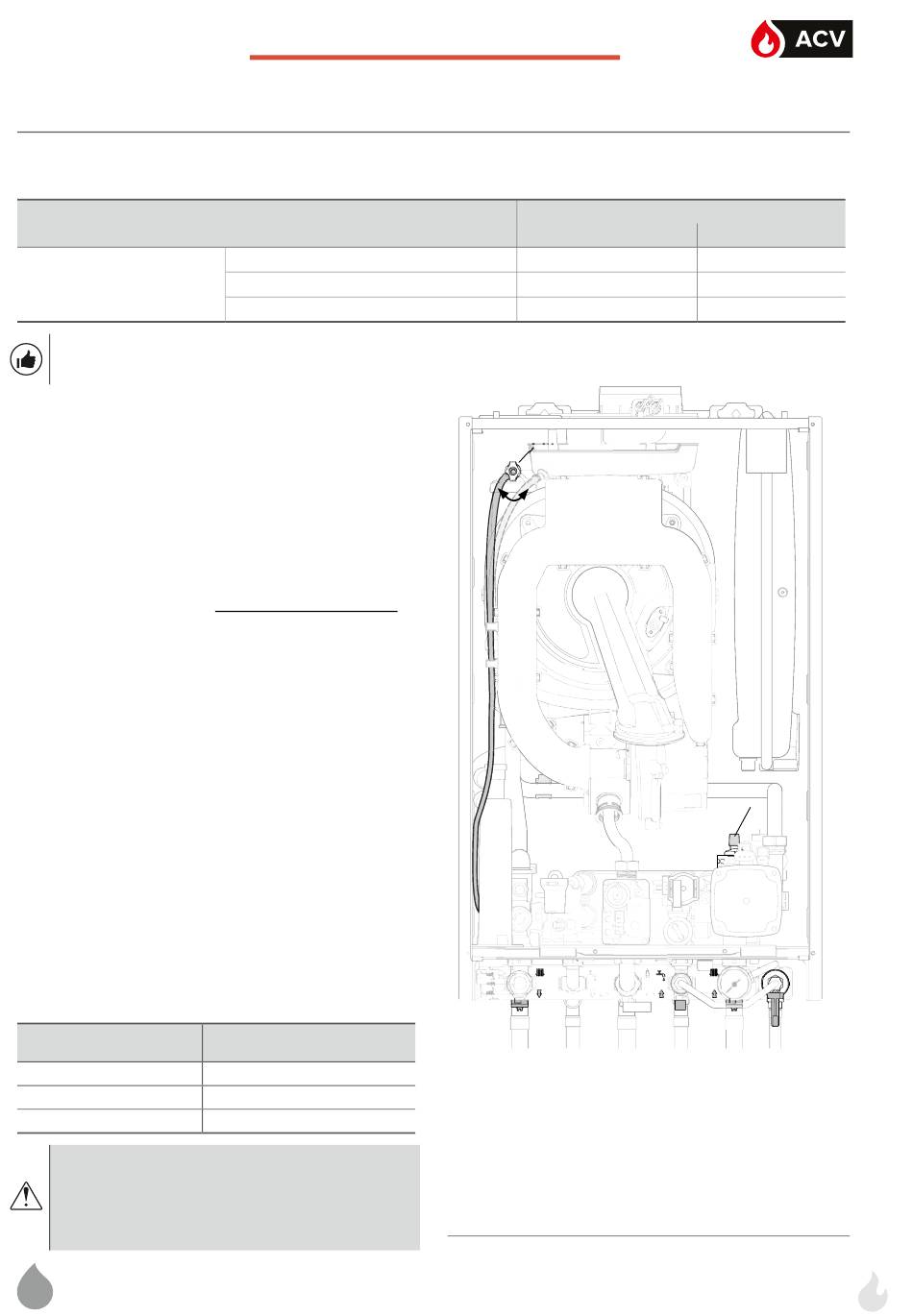

fi g. 26 - Purgeurs de la chaudière
Pression...
... d'eau
1,0 bar
1,3 bar
1,6 bar
PA
EFS R Disc
