Raccordements hydrauliques

►
Pose de la chaudière et raccordements
▼ Rinçage de l'installation
Avant de raccorder le dosseret Hydro Effi ciency sur
l'installation, rincer correctement le réseau chauff age
pour éliminer les particules qui pourraient compromettre
le bon fonctionnement de l'appareil.
Ne pas utiliser de solvant ou d'hydrocarbure aromatique
(essence, pétrole, etc.).
■ Dans le cas d'une installation ancienne :
il est recommandé d'installer (sur le retour de la
chaudière et au point bas) un pot à boues de capacité
suffi sante et muni d'une vidange, afi n de recueillir et
évacuer les impuretés.
En cas de désembouage de l'installation,
la pose d'un pot à boues est obligatoire.
La garantie du corps de chauff e et des
composants hydrauliques sera exclue en cas
d'absence d'un pot à boues.
Il est recommandé d'ajouter un produit de
traitement des boues (voir §
l'installation", page
Un fi ltre peut également être installé près de la chaudière.
Eff ectuer plusieurs opérations de rinçage de l'installation,
avant de procéder au remplissage défi nitif.
■ Dans le cas d'une installation avec plancher
chauff ant :
Il est recommandé d'ajouter un produit de
traitement des boues (voir §
page 2).
▼ Tuyauteries
■ Circuit gaz
Le raccordement de l'appareil sur le réseau de distribution
gaz doit être réalisé conformément à la réglementation
en vigueur. Le diamètre de la tuyauterie sera calculé en
fonction des débits et de la pression du réseau.
Placer un robinet d'arrêt gaz près de la chaudière
(robinet agréé ARGB pour la Belgique).
■ Circuit chauff age
Calculer le diamètre des tuyauteries en fonction des
débits et longueurs des réseaux hydrauliques.
• Dans le cas d'une installation avec plancher chauff ant
direct :
Il est recommandé de faire un départ chaudière en
cuivre. La sécurité plancher chauff ant doit être installée
le plus loin possible de la chaudière.
FR
RACCORDEMENTS HYDRAULIQUES
"Nettoyage de
2).
"Eau de chauff age",
■ Circuit sanitaire
Précautions contre le tartre (voir §
sanitaire", page 2.
▼ Pose et raccordements hydrauliques
Utiliser le gabarit fourni avec la barrette de
robinets (voir "Gabarit Ilea Excellence HE
22/30", page 58).
Dans le cas d'une installation classique avec
ventouse horizontale Ø 60-100 vers l'arrière,
le trou pour passage des conduits peut
être réalisé de suite à l'aide du gabarit (voir
page 58).
Poids de la chaudière en eau = 92 Kg.
1

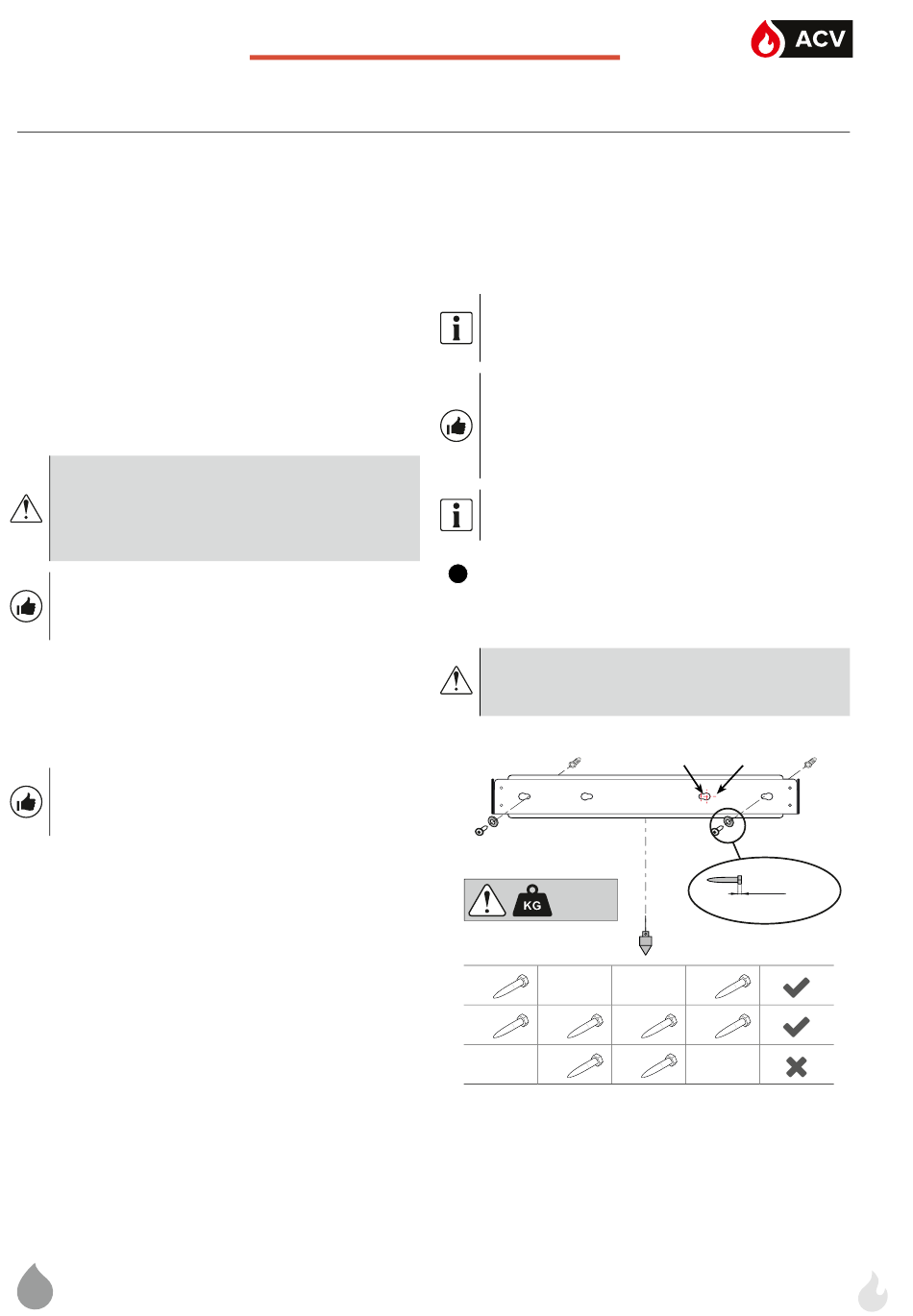

Fixer solidement le dosseret Hydro Effi ciency sur une
paroi plane et résistante (2 vis et chevilles adaptées au
matériau du mur porteur, non fournies) en s'assurant de
son niveau correct.
En cas de cloison légère, installer des renforts
(métalliques ou en bois), utiliser un système
de fi xation adapté.
A B
92 Kg
A B
A B
A B
"Eau chaude
Ø 7 Ø 10
B A
4.5 mm
maxi
B A
B A
B A
