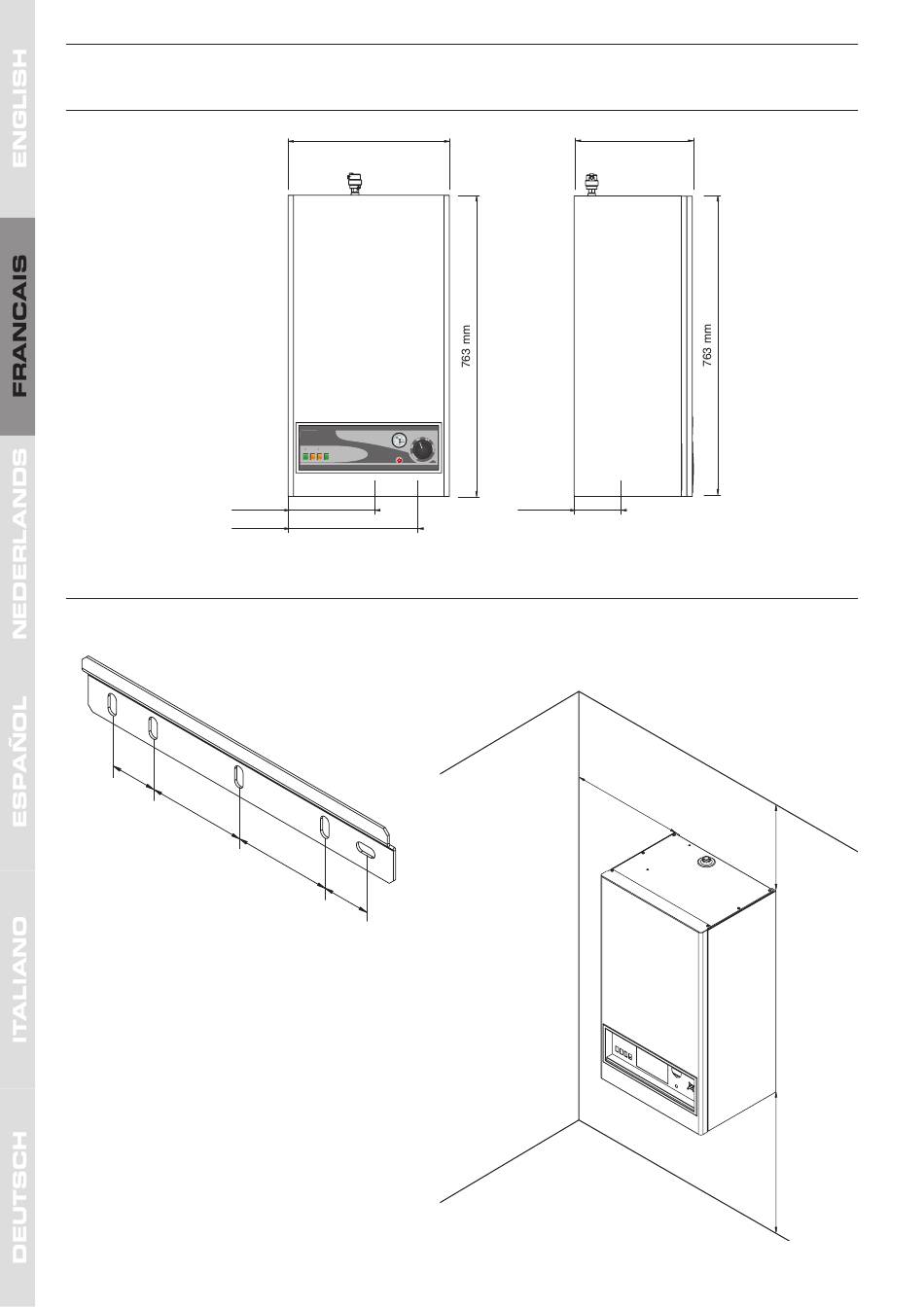

dimensions
185 mm
370 mm
fixation au mur de la chaudiere
48,4 mm
101,6 mm
101,6 mm
- La chaudière doit être fixée sur un mur non
inflammable.
- Forez deux trous de ± 75 mm de profondeur avec une mêche de
10 en respectant l'entre-axe donné ci-dessus.
- Fixez la fixation murale à l'aide des tirefonds fournis.
- Accrochez la chaudière à la fixation murale.
664Y4700 • D
INSTALLATIoN
442 mm
local d'installation
L'appareil doit être placer de manière telle à toujours être facilement accessible.
Par ailleurs, les distances minimales suivantes sont à respecter autour de l'appareil.
48,4 mm
FR • 10
332 mm
105 mm
Min.
25 mm
Min.
400 mm
Min.
200 mm
