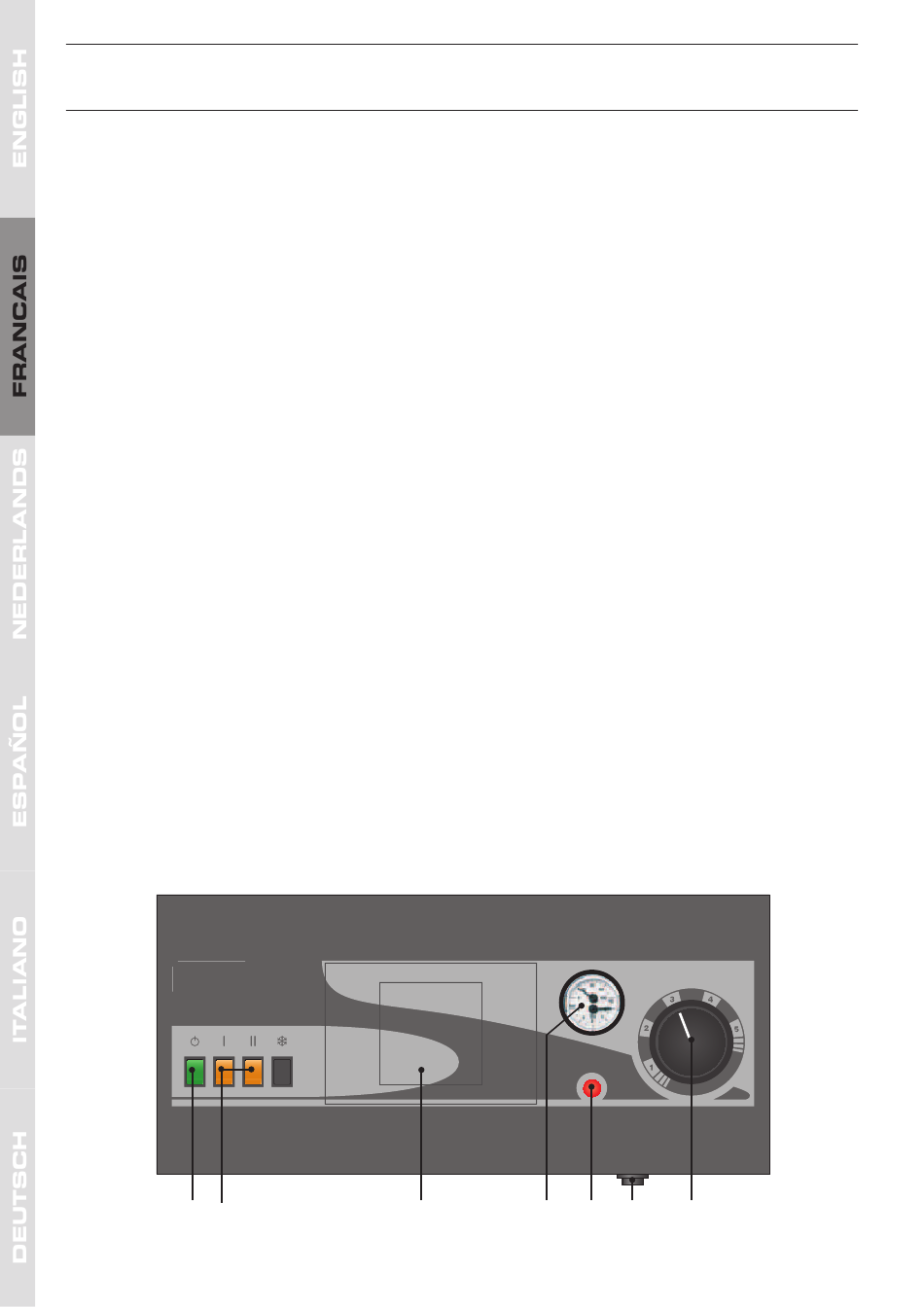

se familiariser avec le tableau de
commande
1 - Interrupteur général
Cet interrupteur permet de démarrer et d'arrêter la chaudière.
2 - Interrupteurs de sélection de puissance
Le tableau de commande est équipé de deux interrupteurs
permettant à l'utilisateur de sélectionner la puissance désirée
de sa chaudière. Lorsque seul le premier interrupteur est
enfoncé, la puissance de la chaudière se limite au premier
étage développant +/- la moitié de la puissance; pour
un régime en pleine puissance de la chaudière, les deux
interrupteurs doivent être enfoncés.
3 - Emplacement pour régulateur climatique
Se référer à la notice d'utilisation jointe, si vous avez choisi
cette option.
4 - Mano-thermomètre
Lecture directe de la température et de la pression du circuit
primaire (chauffage) de la chaudière.
5 - Lampe témoin
Cette lampe s'allume lorsque le thermostat de sécurité
déclenche ou lorsque la pression d'eau de la chaudière est
insuffissante.
6 - Thermostat de sécurité à réarmement manuel
Si la température de la chaudière dépasse 103°C, ce dispositif
de sécurité sera activé et la lampe témoin s'allumera.
Pour redémarrer la chaudière, la température doit d'abord
baisser en dessous de 60°C. Dévisser le couvercle et appuyer
la touche de démarrage puis replacer le couvercle. Si la
panne persiste, éteindre la chaudière et appeler un technicien
qualifié.
7 - Thermostat de réglage de 30 à 85°C
Permet de régler la consigne de température de la chaudière.
Les chiffres inscrits sur le tableau correspondent aux
températures indiquées ci-dessous
1 = 40°C
2 = 50°C
3 = 60°C
4 = 70°C
5 = 80°C
1
2
664Y4700 • D
moDE D'EmpLoI
pression du systeme de chauffage
La pression du circuit chauffage doit être d'au moins 1 bar
et doit être régulièrement contrôlée par l'utilisateur final.
Si la pression descend sous 0,5 bar, le pressostat manque
d'eau incorporé bloque l'appareil jusqu'à ce que la pression du
système redevienne supérieure à 0,8 bar.
Veillez à ce que l'appareil soit toujours éteint lors du remplissage
du système. Pour ce faire, désactivez l'interrupteur ON/OFF.
Pour plus d'informations, adressez-vous à l'installateur.
Une soupape de sécurité est prévue sous l'appareil. Si la pression
de l'installation dépasse 3 bars, cette soupape s'ouvre et évacue
l'eau de l'installation à l'égout. Dans ce cas, veuillez prendre
contact avec votre installateur.
