DESCRIPTION DE L'APPAREIL
DESCRIPTION DE L'APPAREIL
MODÈLES - COMPACT CONDENS 340 - 425 - 510 - 600
La Compact Condens est une chaudière gaz à condensation, posée au sol, qui satisfait aux exigences de la
FR
norme "HR-Top" applicable en Belgique. La chaudière est certifiée conforme à la norme CE en tant qu'appareil
raccordé C33(x) - C53(x) - C63(x) , mais peut également être raccordée comme appareil ouvert de la catégorie
B23.
La Compact Condens est une chaudière étanche, dotée d'un échangeur thermique en fonte d'aluminium.
La chaudière est programmée de série pour fonctionner avec un thermostat arrêt-marche. Elle peut égale-
NL
ment fonctionner avec un signal 0-10 V (option) ou un système de régulation par température extérieure
(OTC). La chaudière dispose également d'une fonction optionnelle permettant la communication numérique
avec les thermostats d'ambiance.
Un ballon ECS externe doté d'un thermostat ou d'une sonde peut également être inclus dans l'installation. Il
sera régulé par le contrôleur interne MAXSys.
ES
Parmi les modes de fonctionnement, la chaudière peut travailler en mode vacances ou en mode ECO, en
fonction de l'emploi du temps de l'utilisateur.
La chaudière contient également une fonction de protection contre le gel, ainsi qu'une fonction antigel, qui
protégeront tant l'appareil que l'installation. Pour davantage d'informations sur les possibilités offertes par la
chaudière, veuillez consulter «Principes de fonctionnement» à la page 11.
IT
DE

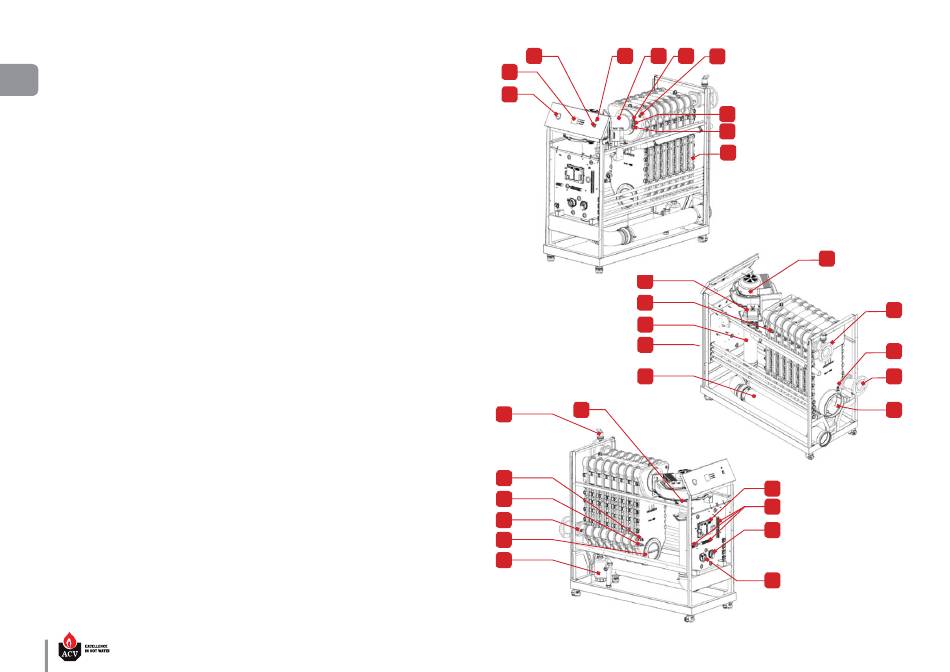

Légende
1.
Manomètre
2.
Écran LCD
3.
Commutateur
PL
4.
Fusible
5.
Porte foyère
6.
Regard de flamme
7.
Sonde NTC départ
8.
Électrode d'allumage
RU
9.
Électrode d'ionisation
10.
Capot d'inspection
11.
Ventilation
12.
Conduite de gaz
13.
Retardateur de prise d'air (5L uniquement)
14.
Thermostat anti surchauffe
15.
Vanne gaz
16.
Ventilateur
fr
24
17.
Départ
18.
Sonde fumées
19.
Retour
20.
Sortie des fumées
21.
Siphon
22.
Couvercle du bac à condensats
23.
Sonde NTC retour
24.
Robinet de remplissage et de vidange
25.
Water pressure switch (pressostat eau)
26.
Purgeur automatique
27.
Venturi
28.
Contrôleur de la chaudière (MAXSys)
29.
Bornier
30.
Air pressure switch (pressostat air)
31.
Siphon pressure switch (pressostat siphon)
3
4
2
1
27
26
25
24
23
22
21
Compact Condens : 664Y7600 • B
5
6
7
8
9
10
15
14
13
12
11
28
29
30
31
16
17
18
19
20
