ENTRETIEN
DÉMONTAGE, CONTRÔLE ET MONTAGE DU BRÛLEUR
Conditions préalables
Chaudière éteinte
Alimentation électrique externe coupée
Alimentation en gaz coupée
Panneaux avant et latéraux ouverts (voir «Démontage et remontage des panneaux avant et latéraux» à
la page 32).
Procédure de démontage
1.
Débrancher toutes les fiches et tous les tuyaux de l'ensemble ventilateur (6), de la vanne gaz (4) et des
électrodes (13), le cas échéant.
2.
Desserrer le raccord gaz (5).
3.
Desserrer quatre boulons de fixation de la flasque de l'ensemble ventilateur (7). Enlever et rebuter le
joint (8). Mettre les vis de côté pour le remontage.
4.
Desserrer quatre vis de la flasque de prise d'air (2) et débrancher la prise d'air. Mettre les vis de côté pour
le remontage.
5.
À l'aide d'une clé à douille, desserrer les écrous de fixation (9) de la porte foyère. Les mettre de côté pour
le remontage.
6.
Sortir l'ensemble brûleur de l'échangeur (12).
7.
Si nécessaire, nettoyer l'échangeur, voir «Nettoyage de l'échangeur» à la page 48.
8.
Si elles n'ont pas été démontées précédemment, démonter, contrôler et remonter les électrodes, voir
«Démontage, contrôle et montage des électrodes du brûleur» à la page 46.
Procédure de montage
1.
Vérifier l'état de l'isolation de la porte foyère (10). La remplacer si nécessaire.
2.
Réinstaller l'ensemble brûleur dans l'échangeur (12).
3.
Installer les écrous de fixation de la porte foyère (9) et les serrer en croix.
4.
Placer l'ensemble ventilateur (6) sur la porte foyère (9), avec un nouveau joint (8). Serrer quatre boulons
de fixation mis de côté lors du démontage.
5.
Installer la prise d'air sur la flasque (2) à l'aide du matériel mis de côté lors du démontage.
6.
Rebrancher le raccord gaz (5).
7.
Rebrancher toutes les fiches et tous les tuyaux débranchés au démontage sur l'électrode (13), la vanne
gaz (4) et l'ensemble ventilateur (6), le cas échéant.
Tâches ultérieures
Néant
6
7
8
3
2

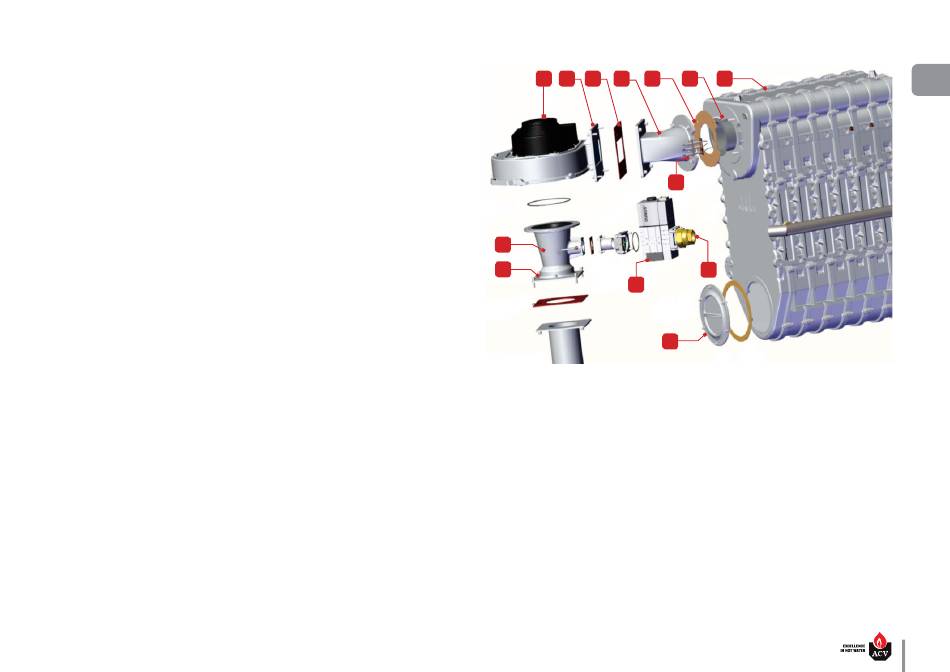

Légende
1.
Couvercle du bac à condensats
2.
Flasque de la prise d'air et fixations
3.
Venturi
4.
Vanne gaz
5.
Raccordement gaz
6.
Ensemble ventilateur
7.
Flasque de de l'ensemble ventilateur et fixations
8.
Joint de l'ensemble ventilateur
9.
Porte foyère et écrous de fixation
10.
Isolation de la porte foyère
11.
Rampe du brûleur
12.
Échangeur thermique
13.
Électrodes
Compact Condens : 664Y7600 • B
9
10
11
12
13
5
4
1
