INSTALLATION
CONFIGURATION DE BASE - COMPACT CONDENS : CIRCUIT HAUTE
TEMPÉRATURE RÉGULÉ PAR THERMOSTAT D'AMBIANCE ET SONDE
EXTÉRIEURE OPTIONNELLE

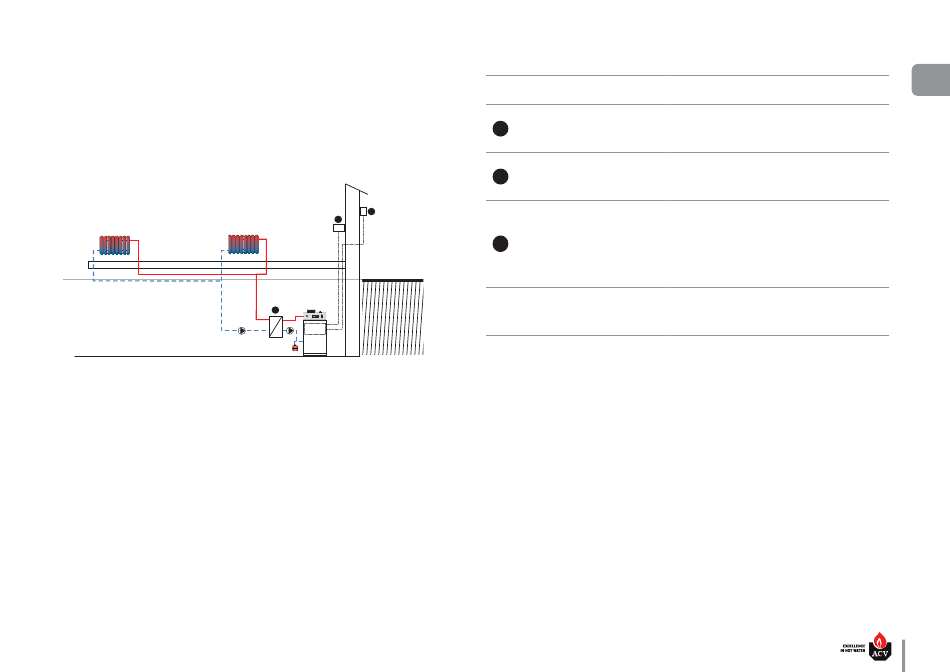

Schéma de principe
L'installation de chauffage (radiateurs) est régulée par un thermostat d'ambiance on/off.
Dans cette configuration, la chaudière adapte constamment son fonctionnement à la température extérieure
si une sonde de température extérieure est branchée.
La pompe du circuit chauffage se met en marche dès que le thermostat d'ambiance génère une demande de
chaleur.
*
Les illustrations sont présentées à titre d'information uniquement. Pour davantage de détails sur les accessoires requis, veuillez contac-
ter votre représentant ACV.
**
Pour plus d'informations sur le circuit électrique, se reporter à «Schéma électrique et raccordements» à la page 26
2
1
3
MAXSys
Compact Condens : 664Y7600 • B
AR-
TICLE
DESCRIPTION
1
Thermostat d'ambiance
Sonde de température exté-
2
rieure, 12kΩ
3
Échangeur à plaques
Circulateur
BORNES ÉLECT. AUXQUELLES SE RACCOR-
Qté
DER**
Bornier C2
1
Bornes 1 & 2
Bornier C2
1
Bornes 5 & 6
1
-
2
--
