DÉMARRAGE
Après avoir installé correctement la fabrique de
glace et avoir completé le branchements
hydrauliques et électriques, effectuez les
opérations de démarrage ci-dessous:
A.
Ouvrir la vanne d'arrêt sur l'arrivée d'eau et
mettre la machine sous courant en manoeuvrant
l'interrupteur général de la ligne d'alimentation
électrique.
Le premier Témoin Vert s'allume pour signaler
que la fabrique à glace est sous courant.
NOTA. Chaque fois que la machime est sous
courant électrique aprés un period d'arrêt
causée par une coupore de courant, le LED
Rouge clignote pour 3 minutes; aprés ce
temps ou délai, la machine se mette en route
avec le démarrage du motoréducteur et, 5
seconds plus tard, du compresseur (Fig.1).

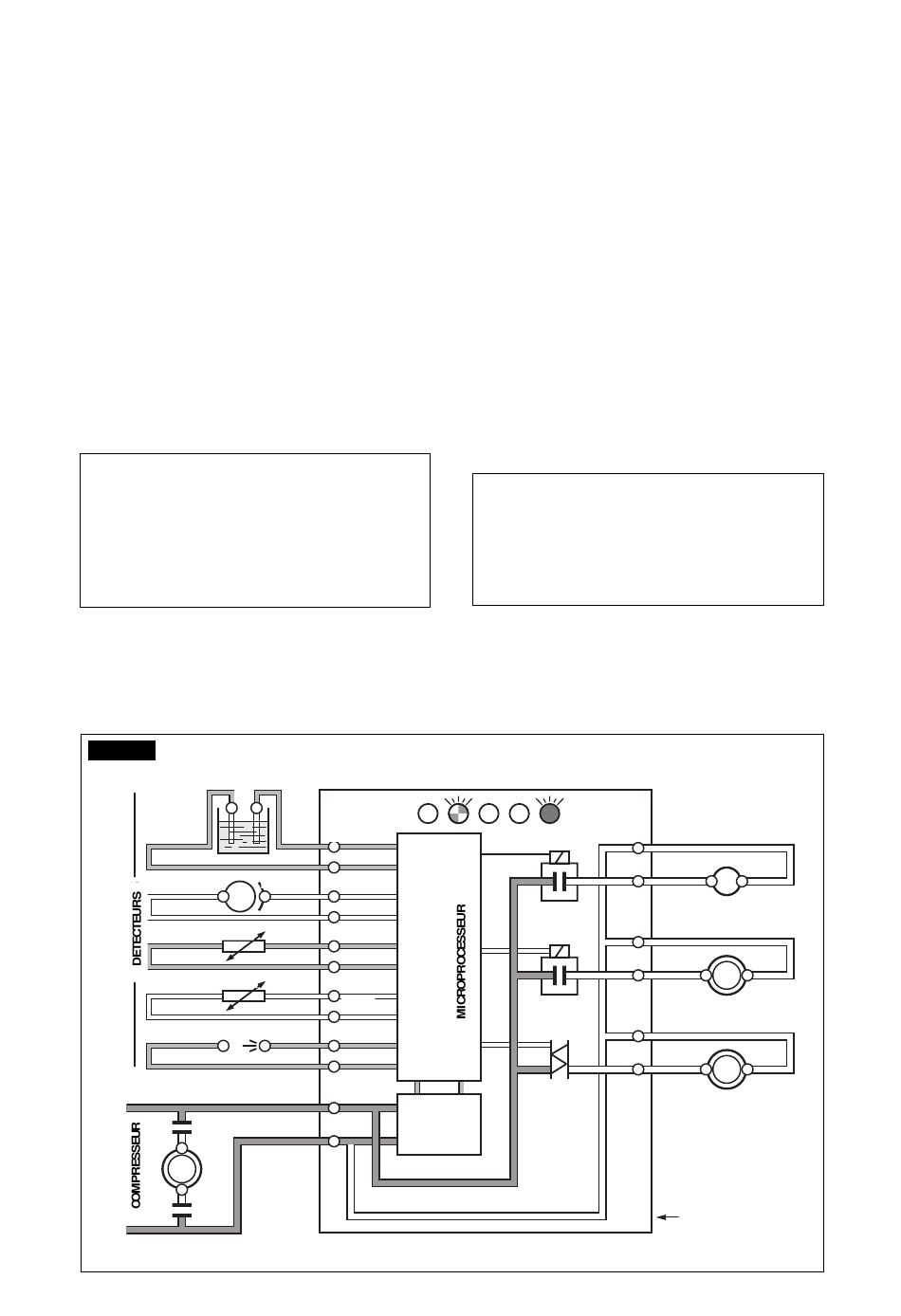

FIG. 1
NIVEAU
WATER
MIN.
LEVEL
D'EAU
ROTATION
GEAR MOTOR
CONDENSER TEMP.
TEMP. CONDENSEUR
TEMP. EVAPORATEUR
EVAPORATOR TEMP.
CONTRÔLE NIVEAU GLACE
ICE LEVEL CONTROL
INSTRUCTIONS DE FONCTIONNEMENT
RESET
RE-ENCLENCHEMENT
13
13
MOTEUR
ROTATION
12
12
T>1°C
11
11
10
10
9
9
L
1
L
1
TRANS-
TRANSF.
N
2
N
2
FORMATEUR
B.
À la fin de la phase d'attente de 3 minutes de
durée, la machine passe automatiquement en
fabrication de glace avec le démarrage des
composants suivants:
MOTOREDUCTEUR/S
COMPRESSEUR
VENTILATEUR/S (pour les machines refroidis
par air) qui est activé par le détecteur de
température placé dans les ailettes du condenseur
(Fig.2).
C.
Aprés un délai de deux à trois minutes de
marche, vérifier que la glace en grain sort du bec
déverseur de l'évaporateur pour tomber dans la
cabine.
NOTA. Les premiers grains de glace qui
sortent de l'évaporateur ne sont pas assez
dure car la température d'évaporation doit
encore atteindre à la valeur de régime.
Il faudra donc attendre une dixaine de minutes
pour que la température d'évaporation décroit
aux valeurs opératives.
8
8
7
7
RELAYS
RELAIS
6
6
5
5
4
4
3
3
TRIAC
TRIAC
Page 18
BOBINE DU CONTACTEUR
CONTACTOR COIL
MOTOREDUCTEUR
GEAR MOTOR
MOTEUR VENTILATEUR
FAN MOTOR
CARTE
ELECTRONIC
ELECTRONIQUE
CARD
