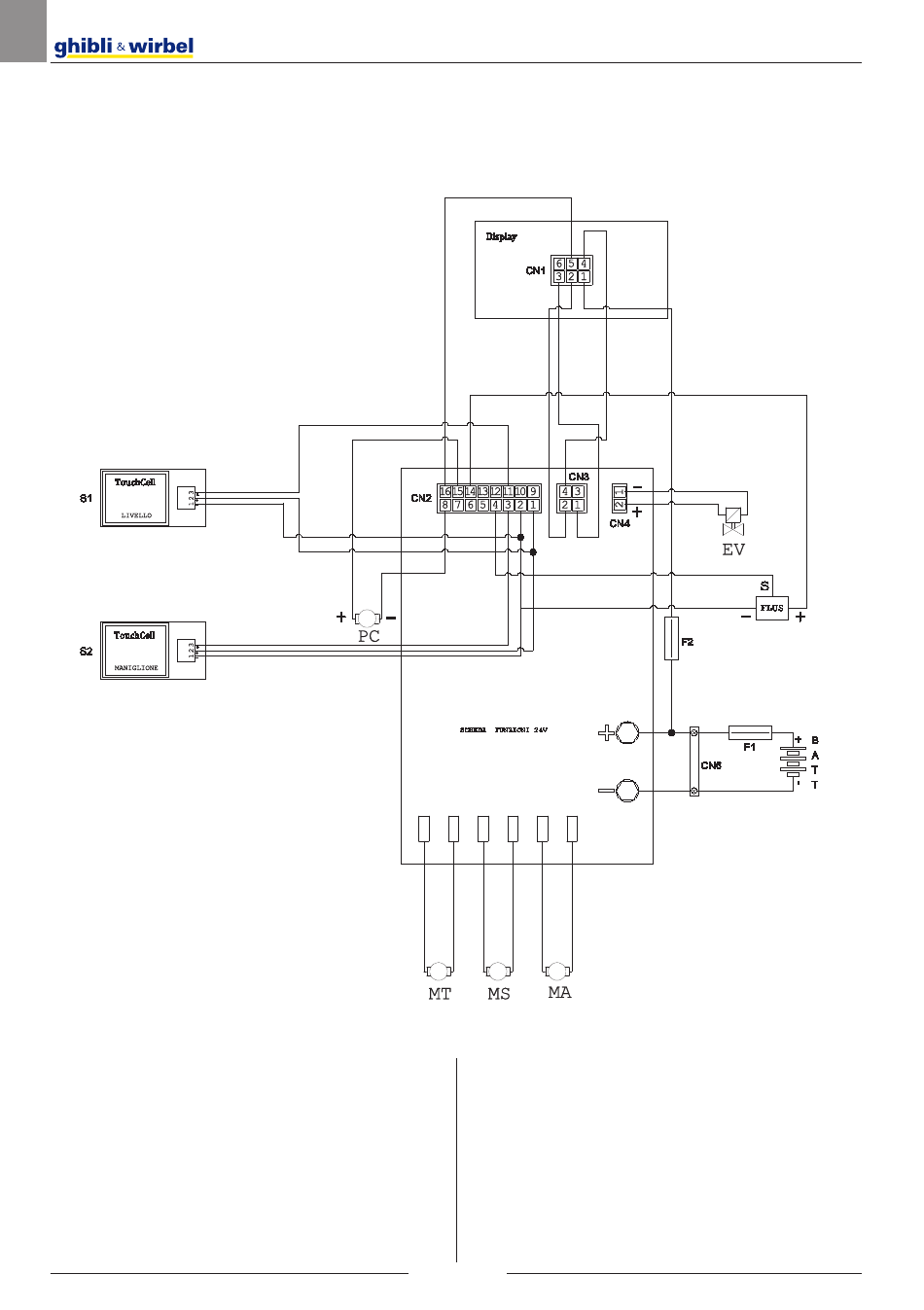

Schéma Électrique - Ghibli & Wirbel ROUND 45 TOUCH Utilisation Et Entretien

ROUND TOUCH 45 M55 - 45 D55 - 45 D60
BATT ...............................................Batterie
CN 1 ........................ Connecteur d'affichage
CN 2 .......... Connecteur pour circuit imprimé
CN 3 ........................ Connecteur d'affichage
CN4 ........... Connecteur de pompe chimique
CN6 ......................Connecteur de la batterie
EV ................................................. Solénoïde
F1 ......................................................Fusible
SCHÉMA ÉLECTRIqUE
FRANÇAIS - 22
Professional Cleaning Machines Since 1968
F2 ................................................ Fusible 5A
FLUS ...........................................Débitmètre
MA ..................................Moteur d'aspiration
MS ...................................Moteur de brosses
MT ................................... Moteur de traction
PC.......................................Pompe chimique
S1 ......... Sensor tactil pour le niveau de récupération
S2 ........................Poignée de capteur tactile
