10. Fixez l'ensemble du roulement sur l'arbre à l'aide de
l'écrou (A).
11. Installez le capuchon antipoussières (B).
12. Pompez de la graisse dans l'ensemble du roulement.
Installation du rouleau libre du tapis d'alimentation
1. Positionnez l'ensemble de rouleau libre (B) dans le
tablier du module de flottement.
2. Installez deux boulons (A) et écrous (C) aux deux
extrémités du rouleau libre.
NOTE:
Ne serrez
trop les boulons (A).
PAS
3. Installez l'écrou (A).
IMPORTANT:
Gardez l'écart (C) de 2 à 4 mm (1/16–3/16 po) entre la
plaque (B) et l'écrou (A) pour permettre au rouleau libre
d'avoir un flottement et de se déplacer lorsque la
courroie est tendue ou réglée.
214651
MAINTENANCE ET ENTRETIEN

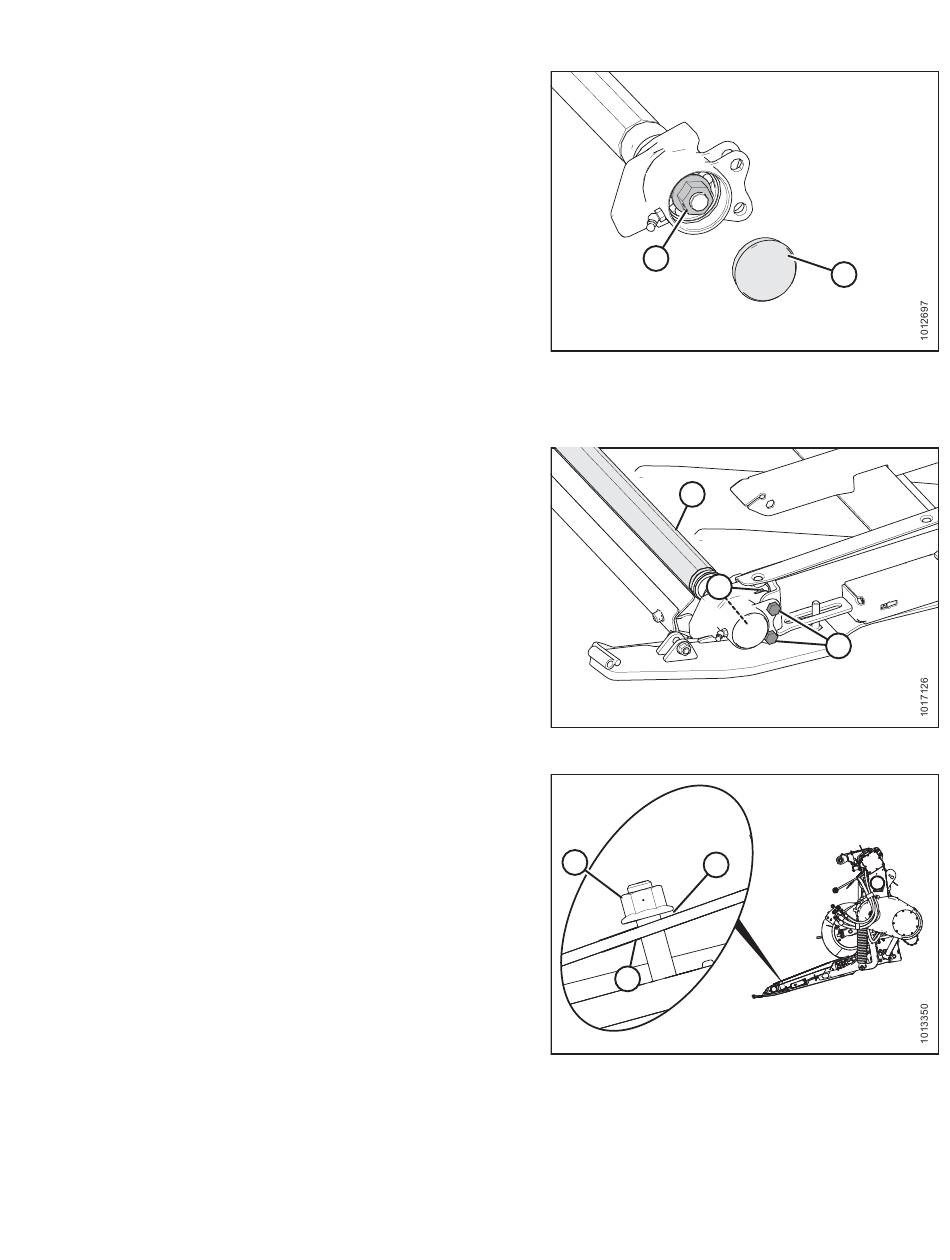

Figure 5.184: Rouleau libre
Figure 5.185: Rouleau libre
Figure 5.186: Rouleau libre
501
A
B
C
A
C
B
B
A
Révision A
