17. Retirez la bague (A) de la goupille (B), puis les goupilles
des étançons de la plateforme au niveau de l'ouverture
d'expulsion.
18. Placez un bloc de 150 mm (6 po) sous la chandelle (A)
pour faciliter la déconnexion du vérin d'inclinaison.
19. Dégagez les supports de sécurité de la moissonneuse-
batteuse, démarrez le moteur et abaissez la plateforme
jusqu'à ce que la chandelle repose sur le bloc ou que
les roues stabilisatrices soient au sol.
20. Déconnectez le vérin d'inclinaison hydraulique
comme suit :
a. Retirez la goupille à anneau rabattant et l'axe de
chape (A), puis soulevez le vérin d'inclinaison (B)
du support.
b. Remettez l'axe de chape (A), puis fixez-le avec la
goupille fendue.
NOTE:
Il peut être nécessaire d'élever ou d'abaisser le
convoyeur pour ajuster la longueur du vérin
d'inclinaison et retirer l'excès de charge sur
celui-ci.
214651
ATTELAGE/DÉTELAGE DE LA PLATEFORME
390
B

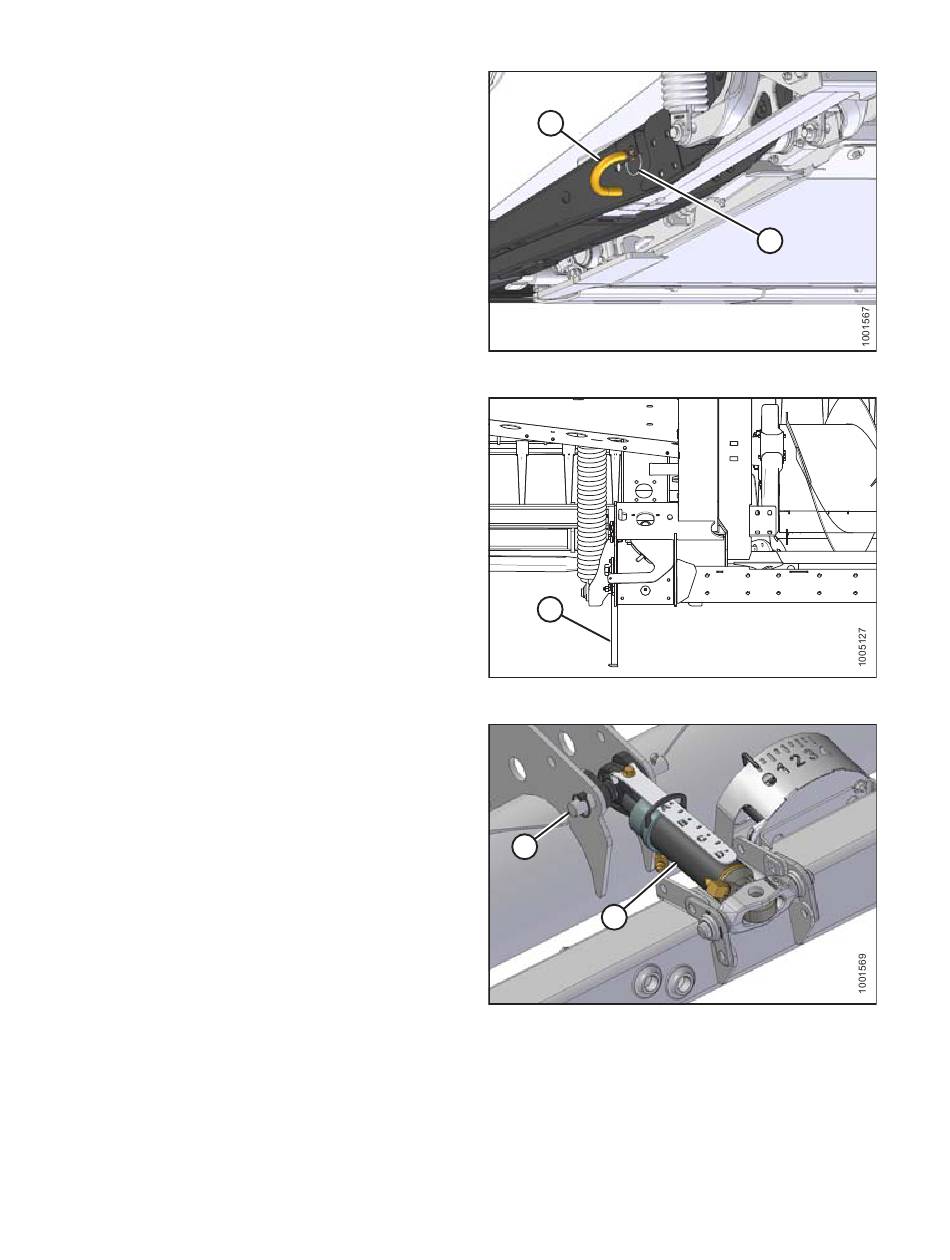

Figure 4.113: Étançon de la plateforme
A
Figure 4.114: Chandelle
A
B
Figure 4.115: Vérin d'inclinaison hydraulique
A
