Repositionnement des vérins avant-arrière sur les plateformes configurées en Europe
Le rabatteur peut être déplacé d'environ 67 mm (2,6 po) en arrière depuis la configuration en usine, en
repositionnant les vérins avant-arrière sur les bras du rabatteur. Cela peut être souhaitable lors du moissonnage-
battage de colza en direct.
Pour les instructions relatives au repositionnement des vérins avant-arrière sur une plateforme non configurée en
Europe, reportez-vous à
Repositionnez le vérin du bras central du rabatteur comme suit :
NOTE:
Quelques composants du rabatteur ne sont pas illustrés pour une meilleure clarté.
NOTE:
Les rabatteurs sur les plateformes configurées en Europe sont à leur position la plus en avant lorsque les vérins
sont placés en position 2 sur les supports du bras avant/arrière. Les rabatteurs sur ces plateformes sont à leur
position la plus en arrière lorsque les vérins sont placés en position 1 sur les supports du bras avant/arrière.
1. Retirez la bague de sécurité (A), la goupille (B) et les
rondelles à l'intérieur du support (C) de fixation avant/
arrière du bras central. Conservez les rondelles, la
goupille et la bague.
NOTE:
Les rondelles à l'intérieur du support de support du bras
central ne sont pas illustrées à droite.
2. Poussez le rabatteur vers l'arrière jusqu'à ce que
l'extrémité du vérin (A) s'aligne avec le paramétrage en
arrière des trous (B) (position 1) dans le support (C) du
bras avant/arrière. Positionnez les rondelles (D) sur les
deux côtés de l'extrémité du vérin (A) à l'intérieur du
support (C).
214651
Repositionnement des vérins avant-arrière sur rabatteur double, page
OPÉRATION

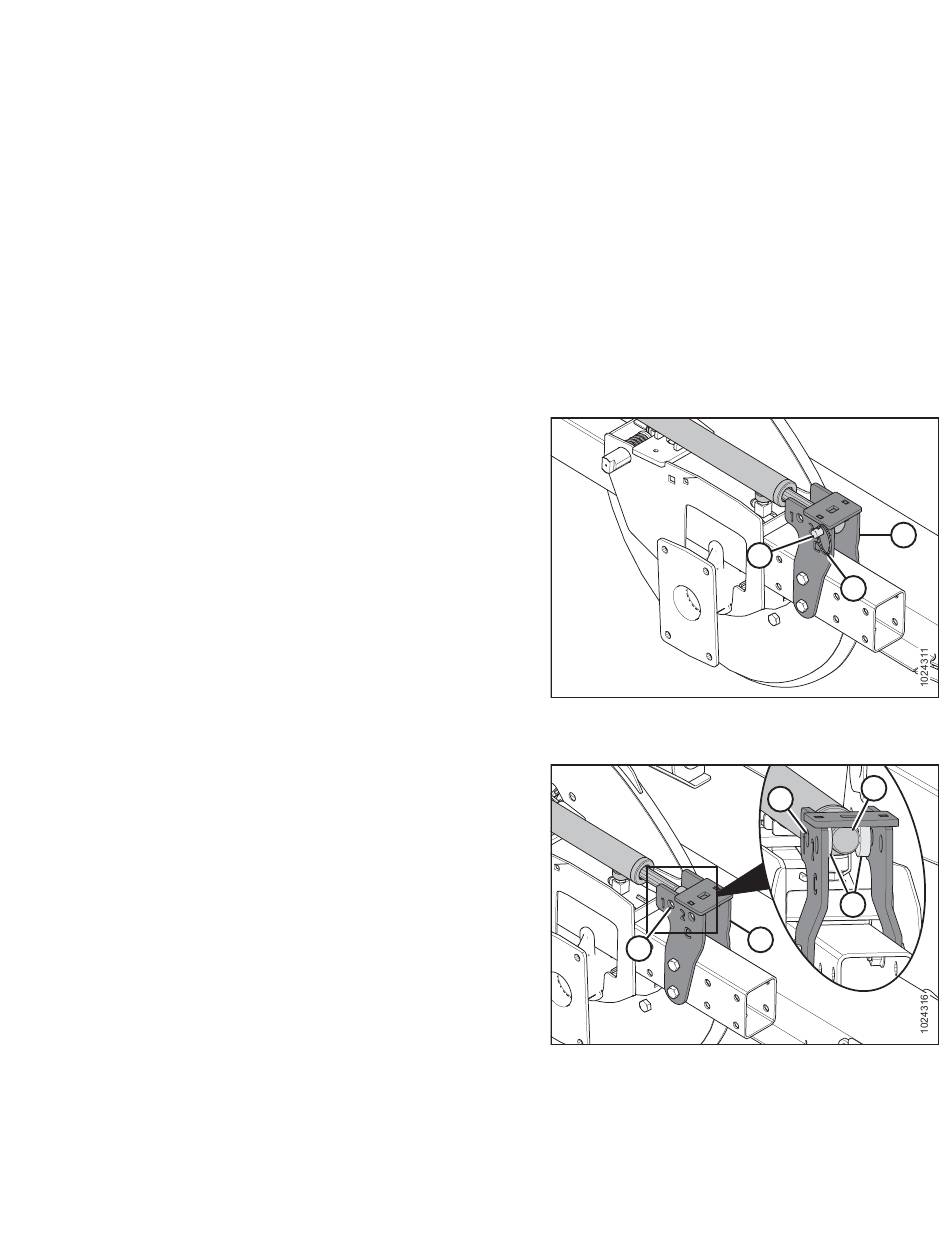

Figure 3.138: Bras central du rabatteur en
position avant
B
Figure 3.139: Bras central du rabatteur
133
126.
C
B
A
A
B
D
C
Révision A
