2. Réglez le rouleau d'entraînement (A) pour modifier
comme suit :
a. Desserrez les écrous (C) et le contre-écrou (D).
b. Tournez l'écrou de réglage (E).
NOTE:
Certaines pièces sont retirées de l'illustration pour plus
de clarté.
3. Réglez le rouleau libre (B) pour modifier
a. Desserrez l'écrou (F) et le contre-écrou (G).
b. Tournez l'écrou de réglage (H).
NOTE:
Si le tapis ne s'aligne pas à l'extrémité du rouleau libre
après le réglage du rouleau libre, le rouleau
d'entraînement risque de ne pas être perpendiculaire au
tablier. Réglez le rouleau d'entraînement, puis le
rouleau libre.
214651
MAINTENANCE ET ENTRETIEN
X

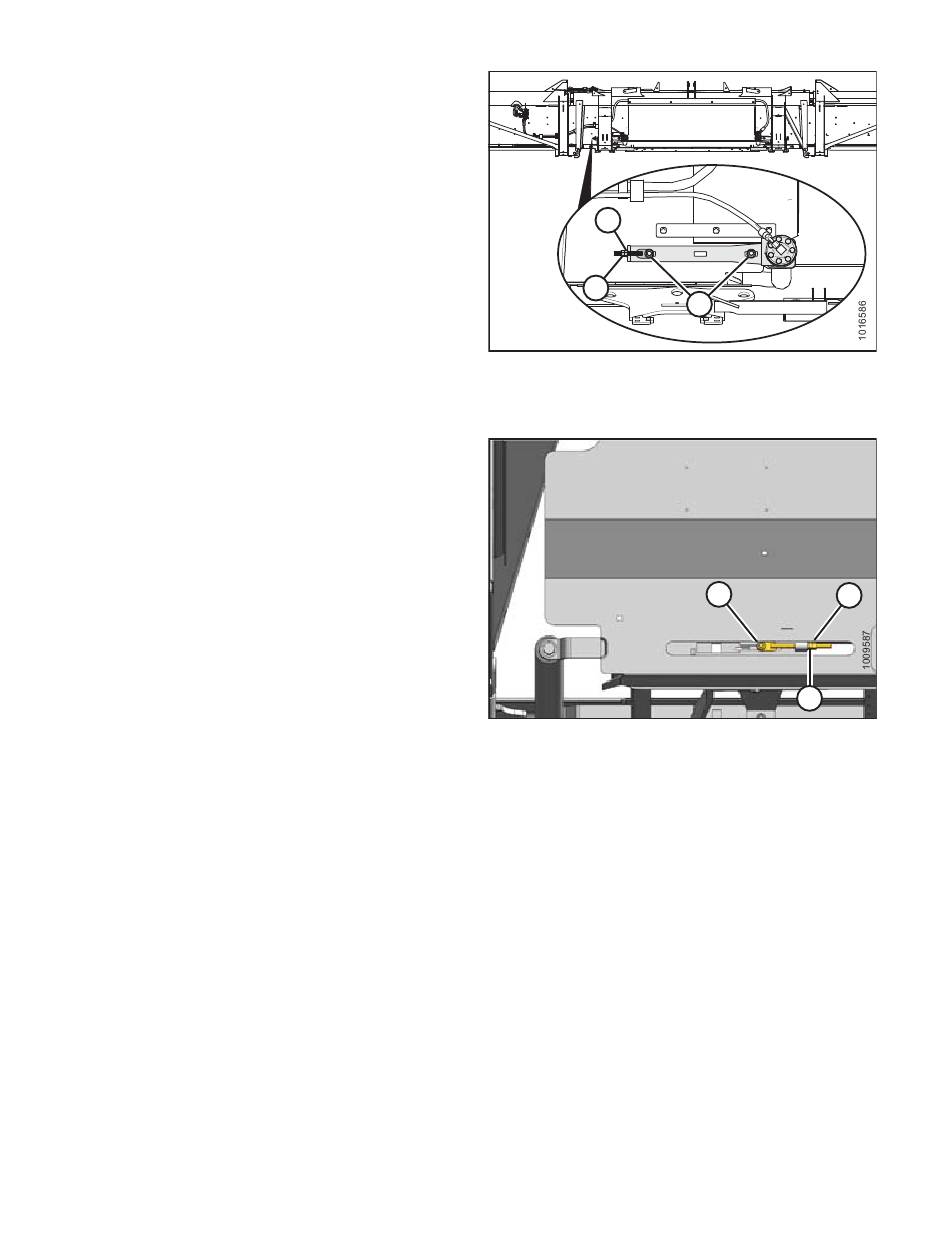

Figure 5.208: Rouleau d'entraînement du tablier
gauche (Côté gauche représenté – Côté droit
opposé)
comme suit :
Y
Figure 5.209: Rouleau libre du tablier gauche
(Côté gauche représenté – Côté droit opposé)
514
E
D
C
F
G
H
Révision A
