5.13.5 Bagues du tube à doigts
Retrait des bagues des rabatteurs à cinq, six ou neuf tubes
AVERTISSEMENT
Pour éviter toute blessure corporelle ou mortelle due à un démarrage intempestif de la machine, coupez
toujours le moteur et retirez la clé avant de faire des réglages sur la machine.
AVERTISSEMENT
Pour éviter toute blessure corporelle due à la chute du rabatteur levé, enclenchez toujours les supports de
sécurité du rabatteur avant de passer dessous pour une raison quelconque.
IMPORTANT:
Veillez à ce que le tube à doigts soit soutenu en permanence pour éviter d'endommager le tube et d'autres
composants.
1. Abaissez la plateforme, levez le rabatteur et enclenchez les supports de sécurité du rabatteur.
2. Coupez le moteur et retirez la clé du contact.
NOTE:
Pour remplacer uniquement la bague de l'extrémité de la came, reportez-vous à l'étape
Disque central et bagues d'extrémité
3. Retirez les blindages du rabatteur et leur support (C) de
l'extrémité arrière du rabatteur au niveau du flexible à
doigts correspondant.
NOTE:
Il n'y a pas de capot du diviseur sur le disque central.
4. Retirez les boulons (A) qui maintiennent le bras (B) au
disque.
IMPORTANT:
Notez les emplacements des trous dans le bras et le
disque et assurez-vous que les boulons (A) sont
réinstallés dans leurs emplacements d'origine.
5. Relâchez les colliers des bagues (A) à l'aide d'un petit
tournevis pour séparer les dentelures. Retirez le collier
du tube à doigts.
214651
MAINTENANCE ET ENTRETIEN

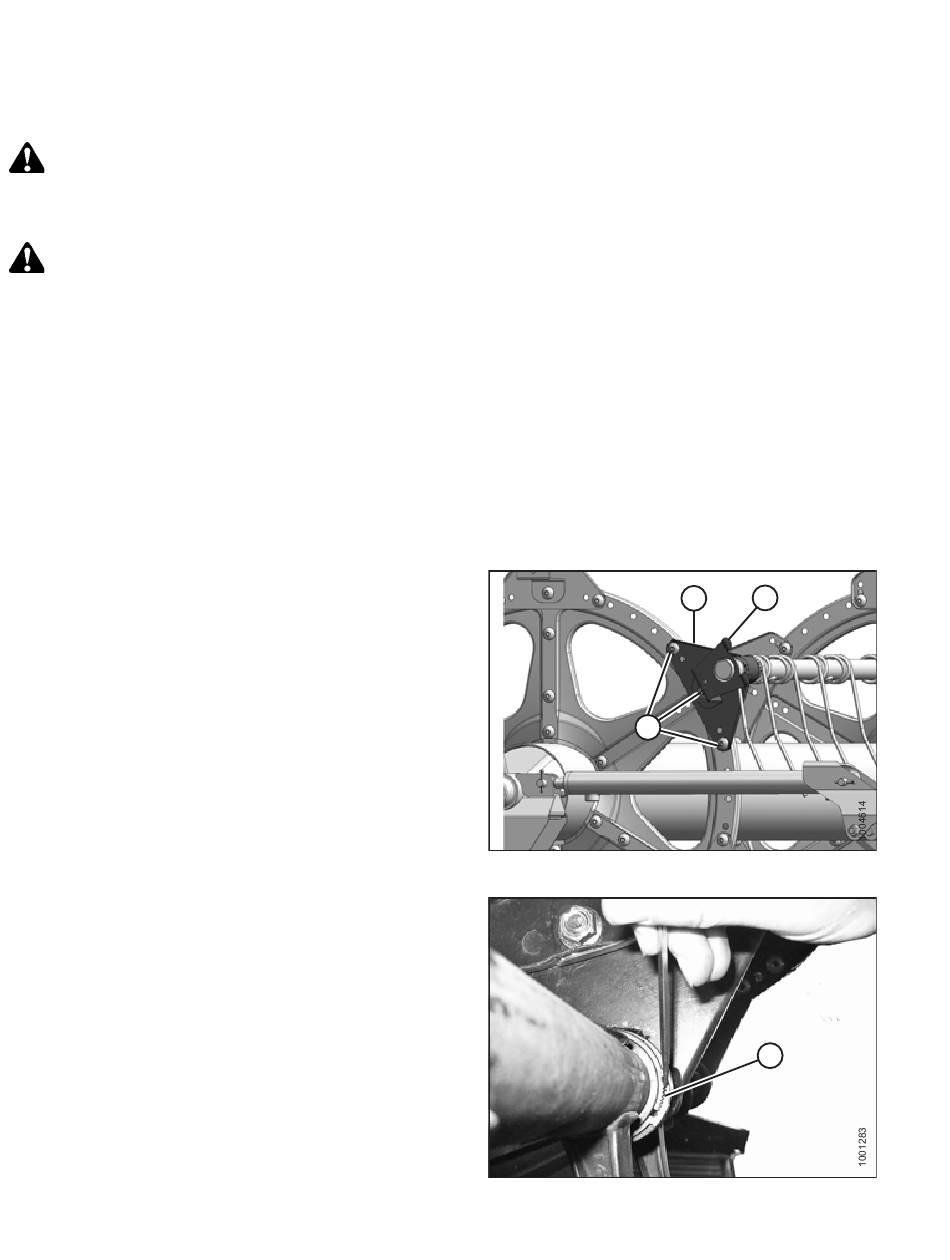

Figure 5.254: Extrémité arrière
Figure 5.255: Collier de bague
538
8, page
539.
B
C
A
A
Révision A
