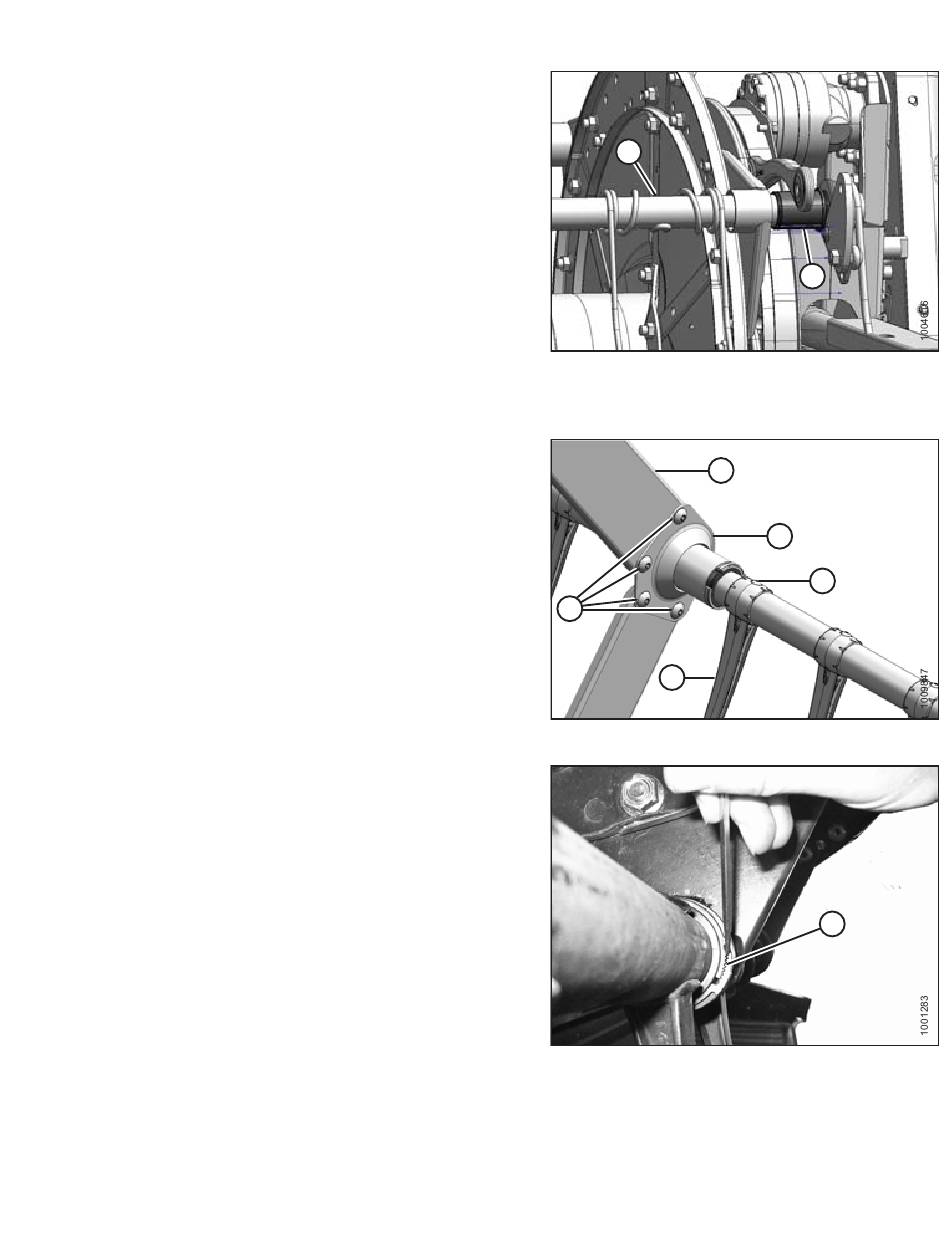

14. Faites glisser le tube à doigts (A) vers l'extérieur pour
exposer la bague (B).
15. Retirez les deux demi-bagues (B). Au besoin, enlevez
le doigt suivant ou le doigt en plastique suivant pour
que le bras puisse glisser hors de la bague. Reportez-
vous aux procédures suivantes si nécessaire :
•
Retrait des doigts en plastique, page 536
•
Retrait des doigts en acier, page 534
Bagues du tube à doigts (si installées)
16. Repérez le support (A) dont il faut remplacer la bague.
17. Enlevez les quatre boulons (B) fixant les profilés en
U (C) au support (A).
18. Si le doigt (D) est trop près du support pour permettre
un accès à la bague, enlevez la vis (E) et le doigt.
Consultez Retrait des doigts en plastique, page
19. Relâchez les colliers des bagues (A) à l'aide d'un petit
tournevis pour séparer les dentelures.
214651
MAINTENANCE ET ENTRETIEN
Figure 5.262: Extrémité de la came
536.
Figure 5.263: Support du tube à doigts
Figure 5.264: Collier de bague
541
A
C
B
D
B
A
E
A
