Réglage de la came du rabatteur
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inopiné de la machine, il faut toujours
arrêter le moteur et retirer la clé de contact avant de quitter le poste de conduite pour quelque raison que
ce soit.
1. Tournez la goupille de verrouillage (A) vers la gauche à
l'aide d'une clé de 3/4 po pour libérer le disque à came.
2. Utilisez la clé sur le boulon (B) pour faire tourner le
disque à came et aligner la goupille de verrouillage (A)
avec la position (C) désirée du trou du disque à came
(1 à 4).
NOTE:
Le boulon (B) est positionné à travers le disque à came
(vue transparente illustrée pour une meilleure clarté).
3. Tournez la goupille de verrouillage (A) dans le sens
horaire pour enclencher et verrouiller le disque à came.
4. Répétez la procédure ci-dessus pour l'autre rabatteur.
IMPORTANT:
Assurez-vous que la came est bien fixée avant d'opérer
la machine.
214651
OPÉRATION
C

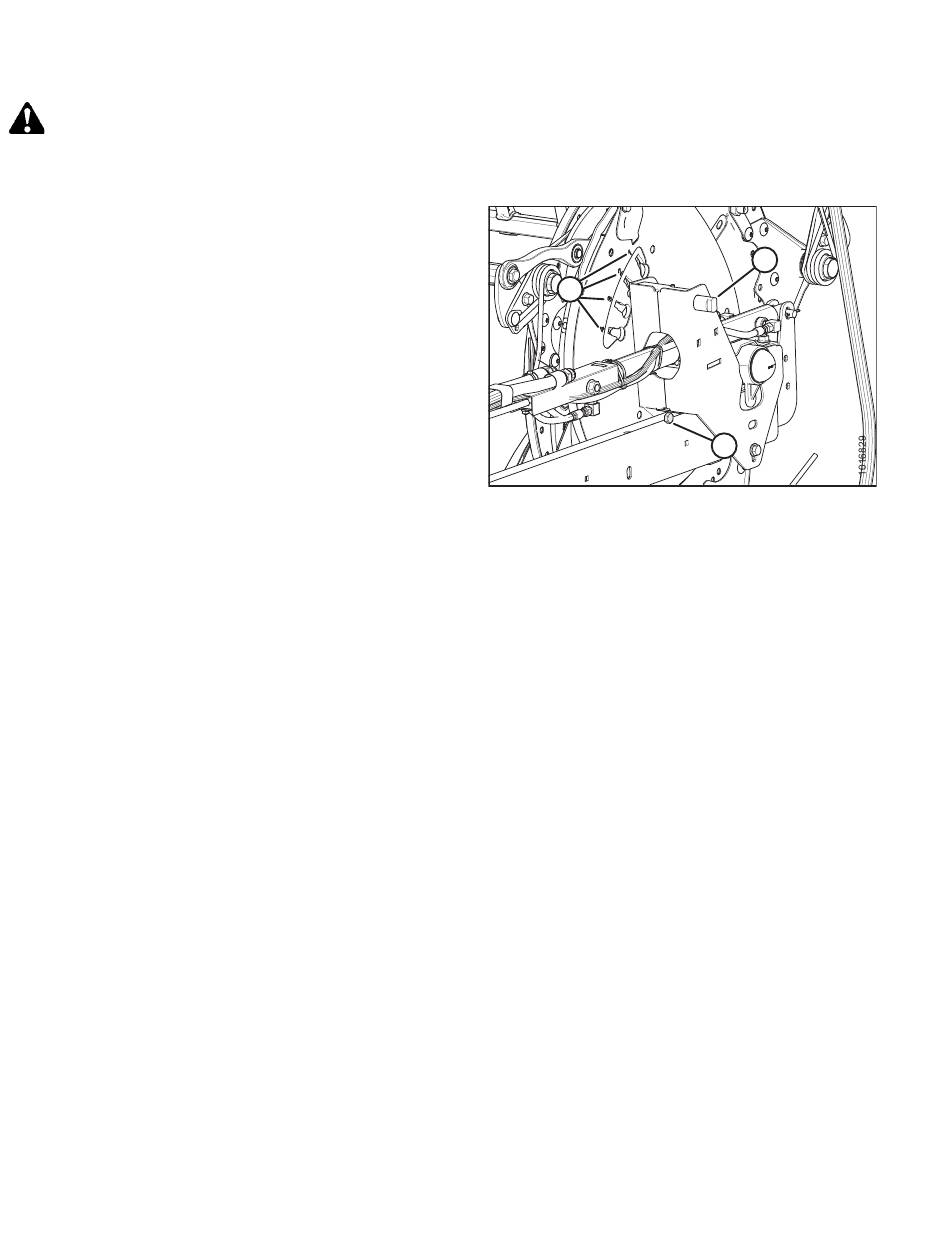

Figure 3.152: Positions du disque à came
140
A
B
Révision A
