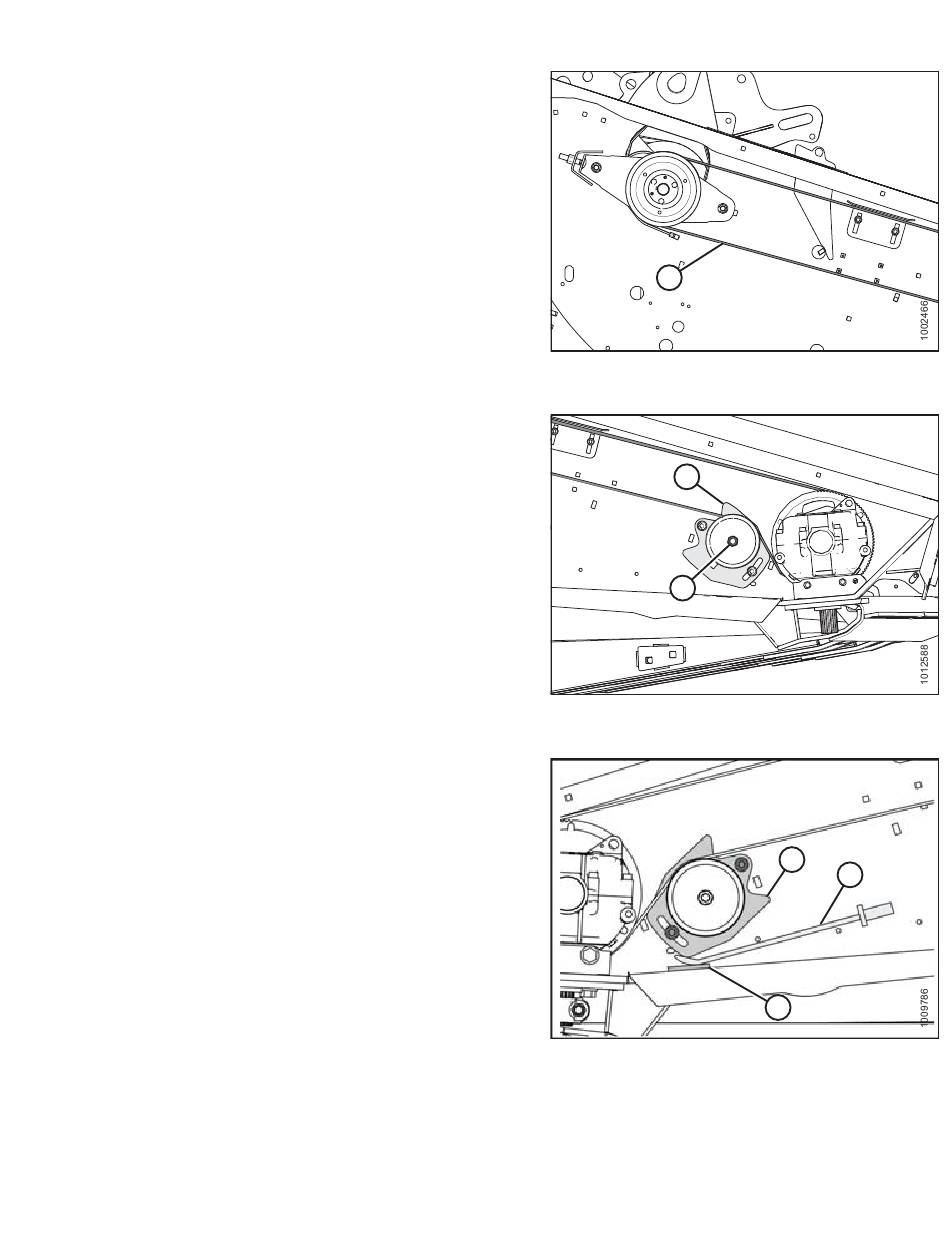

6. Installez la courroie de droite (A).
NOTE:
Assurez-vous la poulie du boîtier d'entraînement de
couteauavec la poulie motrice. Ne faites
pendant l'installation de la courroie.
7. Faites glisser le galet tendeur (A) vers le haut
manuellement pour supprimer une grande partie du jeu
de la courroie. Serrez l'écrou (B).
8. Desserrez le support (A) du galet tendeur et faites
glisser celui-ci à la main vers le haut pour rattraper la
plus grande partie du mou de la courroie. Serrez
l'écrou (B).
9. Placez le levier (A) sous le support tendeur (C) et
poussez le support vers le haut jusqu'à ce qu'une force
de 27 N (6 lbf) dévie la courroie de 13 mm (1/2 po.), au
point médian de la portée supérieure.
NOTE:
Protégez la peinture en plaçant un morceau de bois (B)
sous le levier (A).
214651
MAINTENANCE ET ENTRETIEN
Pivoter
PAS
Figure 5.146: Entraînement de couteau - côté
droit
Figure 5.147: Entraînement de couteau - côté
droit
Figure 5.148: Côté gauche visible – Côté droit à
l'opposé
483
A
A
B
C
B
A
Révision A
