Blindage De La Tête De Couteau - MacDon D1 Serie Manuel D'opération

Réglage des rabatteurs avec doigts courts
AVERTISSEMENT
Pour éviter toute blessure corporelle ou mortelle due à un démarrage intempestif de la machine, coupez
toujours le moteur et retirez la clé avant de faire des réglages sur la machine.
1. Coupez le moteur et retirez la clé du contact.
2. Utilisez une jauge d'épaisseur pour mesurer
l'écartement entre le rabatteur du doigt court (A) et la
section de couteau. Assurez-vous qu'il existe un
écartement entre les mesures suivantes :
•
À l'extrémité du guide (B) :
(0,004 à 0,016 po)
•
À l'arrière du guide (C) :
(0,004 à 0,040 po)
3. Ajustez l'écartement de la manière suivante :
a. Serrez les écrous (D) à la main.
b. Pour abaisser l'avant du rabatteur et réduire
l'espacement, tournez les trois
boulons de réglage (E) dans le sens horaire ;
tandis que pour élever l'avant du rabatteur et
augmenter l'espacement, tournez les boulons de
réglage (B) dans le sens antihoraire.
c. Serrez les écrous (D) à 72 Nm (53 pi-lb) une fois
tous les réglages terminés et les écartements
indiqués effectués.
AVERTISSEMENT
Assurez-vous qu'il n'y ait personne dans la zone.
4. Terminez les réglages des rabatteurs, faites fonctionner la plateforme à bas régime et écoutez le bruit pour
vérifier si l'écartement est suffisant.
NOTE:
Un écartement insuffisant se traduira également par une surchauffe du couteau et des doigts, réajustez au
besoin.
5.8.8 Blindage de la tête de couteau
Le blindage de la tête de couteau se fixe à la feuille d'extrémité et réduit l'ouverture de la tête de couteau pour
empêcher la récolte coupée de s'accumuler dans la découpe de la tête de couteau.
Les blindages et le matériel de fixation sont disponibles auprès de votre concessionnaire MacDon.
IMPORTANT:
Retirez les blindages lorsque vous coupez avec la barre de coupe sur un sol boueux. La boue peut s'accumuler
dans la cavité à l'arrière du blindage, provoquant ainsi des pannes du boîtier d'entraînement de couteau.
214651
MAINTENANCE ET ENTRETIEN
0,1 à 0,4 mm
0,1 à 1,0 mm
E

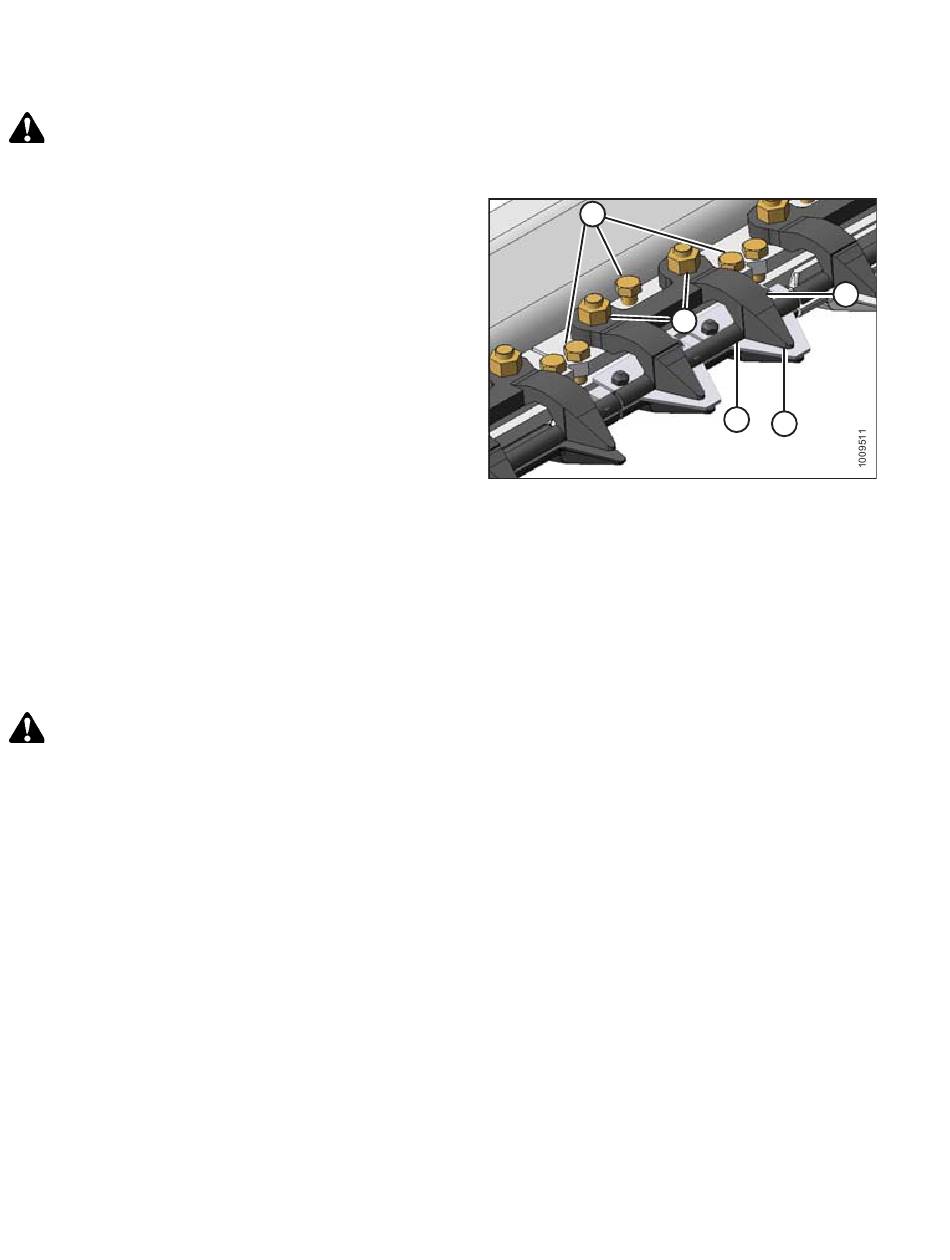

Figure 5.101: Doigts courts
460
A
D
C
B
Révision A
