Remplacement des doigts courts

Les doigts courts, avec guides supérieurs et plaques de réglage, sont conçus pour couper les cultures difficiles et
sont installés en usine aux extrémités extérieures des plateformes spécifiques
AVERTISSEMENT
Pour éviter toute blessure corporelle ou mortelle due à un démarrage intempestif de la machine, coupez
toujours le moteur et retirez la clé avant de faire des réglages sur la machine.
Remplacement de la protection standard, côté entraînement et extrémité
1. Coupez le moteur et retirez la clé du contact.
2. Touchez le couteau de façon à espacer les sections du
couteau à mi-chemin entre les doigts.
3. Retirez les deux écrous (B) et les boulons qui fixent le
doigt (B) et le guide supérieur (C) à la barre de coupe.
4. Retirez le doigt (B), la plaque d'usure en plastique (le
cas échéant), le guide supérieur (C) et la
barre de réglage (D).
IMPORTANT:
Les quatre premiers doigts externes (B) sur les côtés de
l'entraînement de la plateforme n'ont pas de contrescies.
Assurez-vous que les doigts de rechange appropriés
sont installés à ces emplacements.
214651
MAINTENANCE ET ENTRETIEN

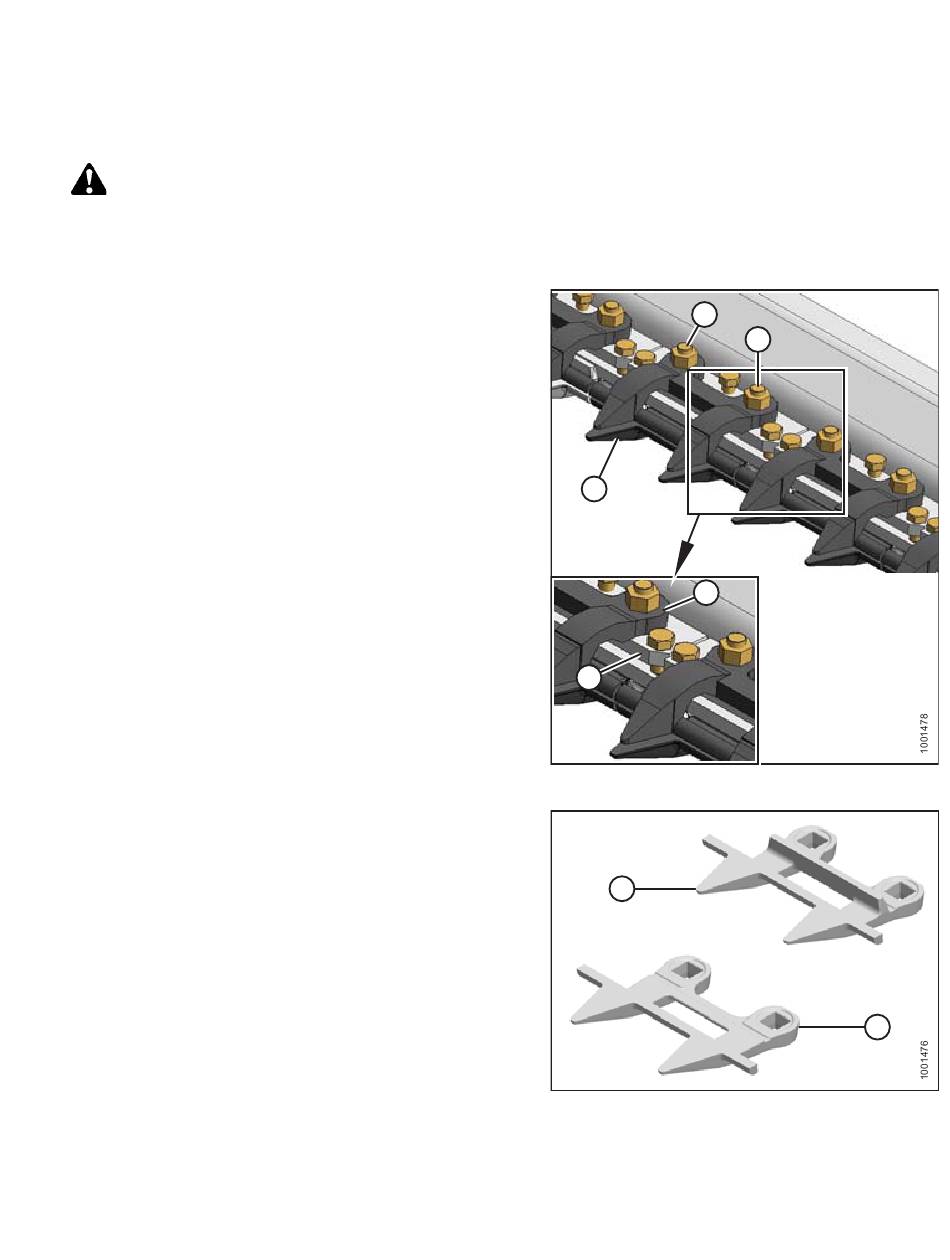

Figure 5.96: Doigts courts
