Repositionnement des vérins avant-arrière sur les plateformes non configurées pour l'Europe –
à rabatteur double
Le rabatteur peut être déplacé d'environ 227 mm (9 po) en arrière en repositionnant les vérins avant-arrière sur les
bras du rabatteur. Cela peut être souhaitable lors du moissonnage-battage de colza en direct.
NOTE:
Kit de renforts courts pour le bras central du rabatteur (MD no B5605) doit être installé avant de repositionner les vérins
avant-arrière.
Si l'option Kit de conversion de rabatteur rapide multi-récoltes est installée, reportez-vous à
avant-arrière sur les plateformes non configurées pour l'Europe avec l'option de conversion de rabatteur rapide multi-
récoltes – à rabatteur double, page
NOTE:
L'option Kit de conversion de rabatteur rapide multirécoltes n'est PAS disponible pour les plateformes FlexDraper
série D1 configurées pour l'Europe.
Pour les instructions relatives au repositionnement des vérins avant-arrière sur une plateforme configurée en Europe,
Repositionnement des vérins avant-arrière sur les plateformes non configurées pour l'Europe –
reportez-vous à
à rabatteur double, page 115.
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, il faut toujours couper le
moteur et retirer la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
Repositionnez le vérin du bras central du rabatteur comme suit :
NOTE:
Certains composants du rabatteur ne sont pas illustrés pour une meilleure clarté.
1. Reculez complètement le rabatteur, les bras de support en
position horizontale.
2. Coupez le moteur et retirez la clé du contact.

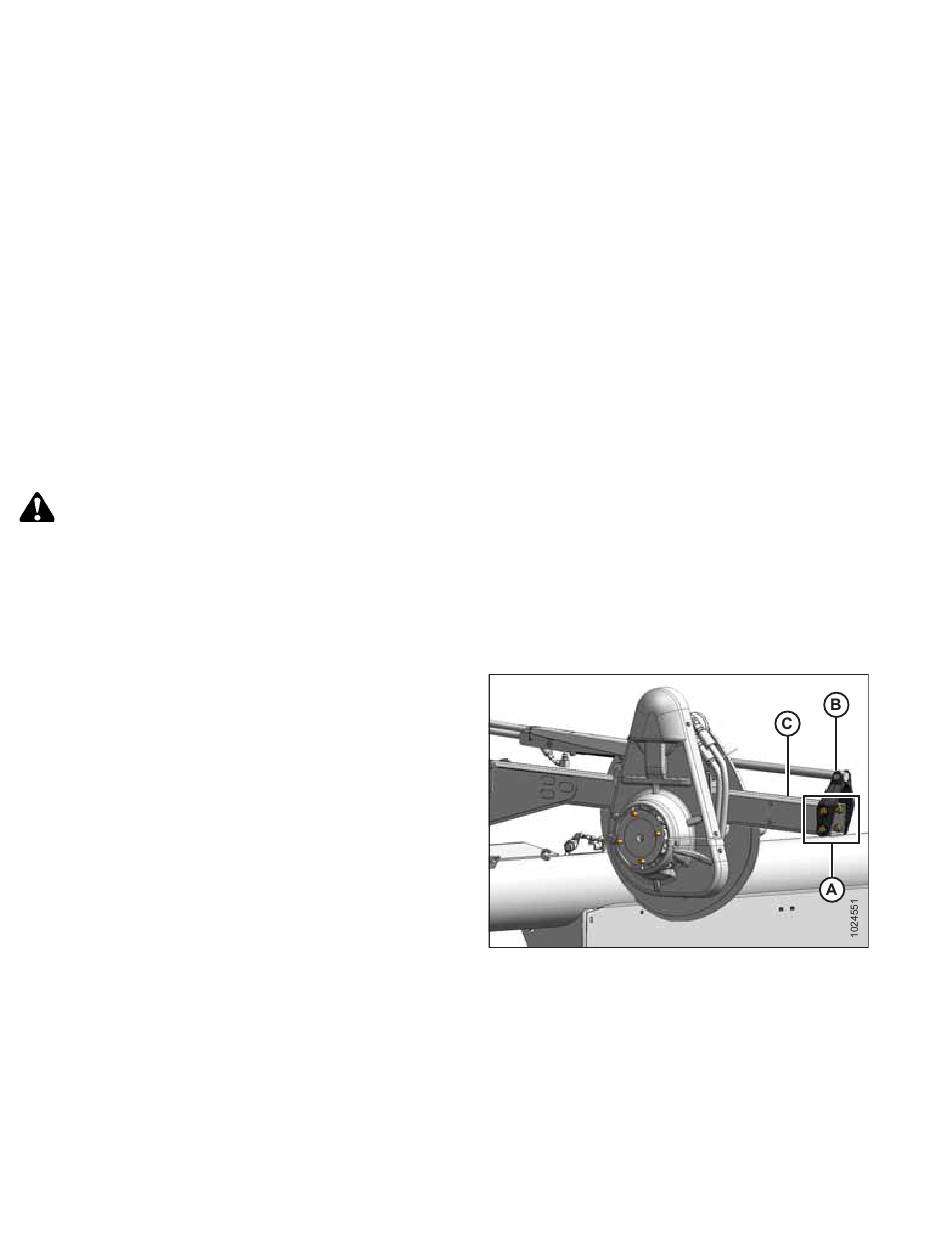

3. Retirez les quatre boulons (A) qui maintiennent le support
du vérin (B) sur le bras du rabatteur (C). Conservez la
visserie.
215407
OPÉRATION
119.
112
Repositionnement des vérins
Figure 3.113: Bras droit – position avant
®
