Contrôle et réglage des capots du diviseur
Les capots du diviseur sont soumis à la dilatation ou à la contraction causée par des grandes variations de température. Les
positions de la goupille supérieure et du loquet inférieur peuvent être ajustées pour compenser les variations
dimensionnelles.
Vérification du capot du diviseur :
1. Vérifiez l'écart (X) entre l'extrémité avant des blindages et
le châssis de la plateforme, puis comparez-le aux valeurs du
tableau
3.1, page
37.
Tableau 3.1 Écart avec le capot du diviseur à différentes
températures
Température en °C (°F)
7 (45)
18 (65)
29 (85)
41 (105)
Réglage de l'écart du capot du diviseur :
1. Desserrez les quatre boulons (A) sur l'équerre du tube de
support (B).
215407
OPÉRATION
Écart (X) en
mm (po)
13 à 18 (1/2 à 23/32)
10 à 15 (3/8 à 19/32)
7 à 12 (9/32 à 15/32)
4 à 9 (5/32 à 11/32)
37

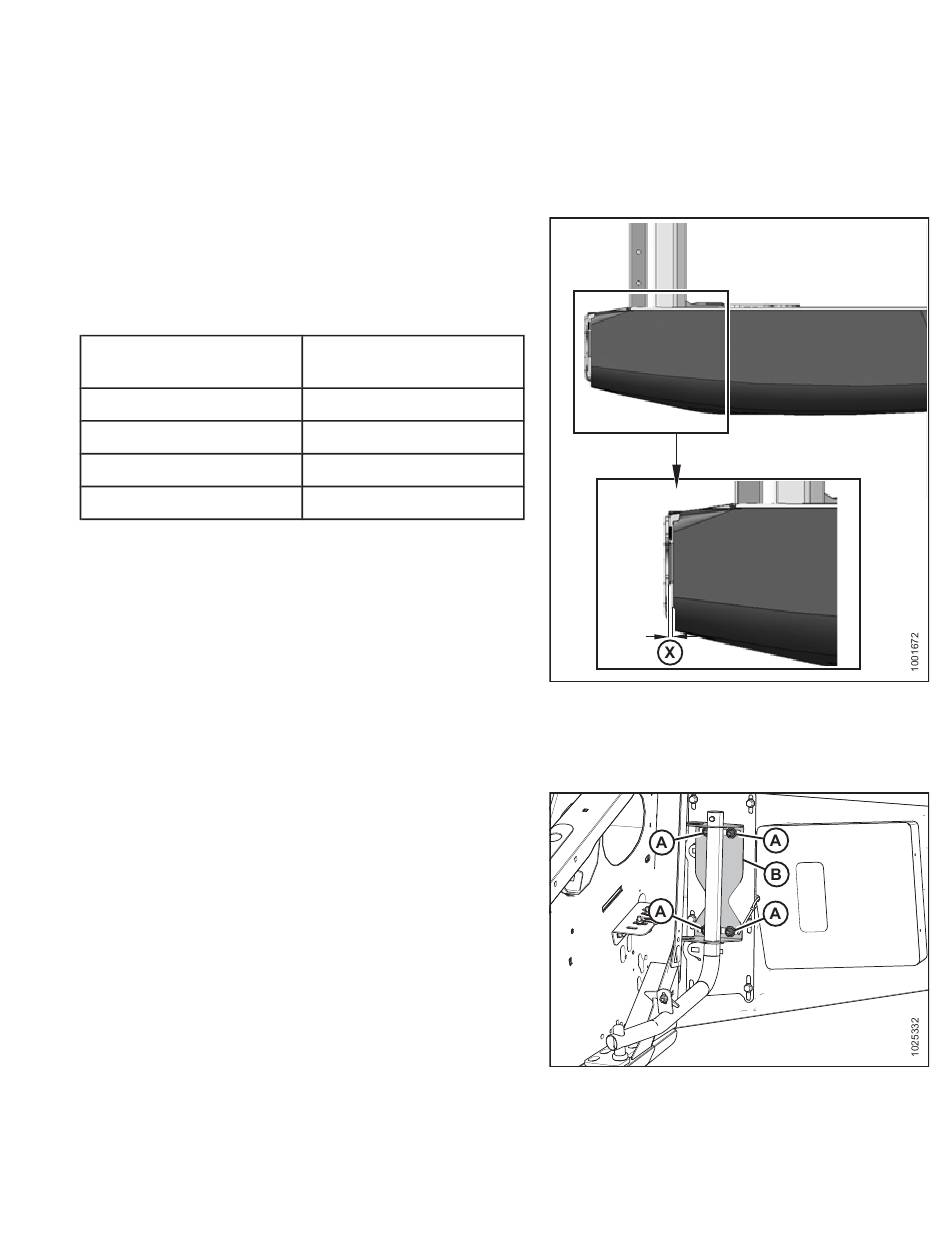

Figure 3.12: Écart entre le blindage et le châssis de la
plateforme
Figure 3.13: Tuyau de support du capot du
diviseur gauche
Révision A
