Repositionnez le vérin du bras central du rabatteur comme suit :
NOTE:
Certains composants du rabatteur ne sont pas illustrés pour une meilleure clarté.
1. Retirez la bague (A), la goupille de chape (B) et les
rondelles (C) du support (D). Conservez la bague, la goupille
de chape et les rondelles.
2. Poussez le rabatteur en arrière jusqu'à ce que l'extrémité
du vérin (E) s'aligne avec le trou en position 2 sur le
support (D). Positionnez les rondelles (C) sur les deux côtés
de l'extrémité du vérin à l'intérieur du support.
3. Réinstallez la goupille de chape (B) à sa nouvelle position et
fixez-la avec la la bague (A).
215407
OPÉRATION

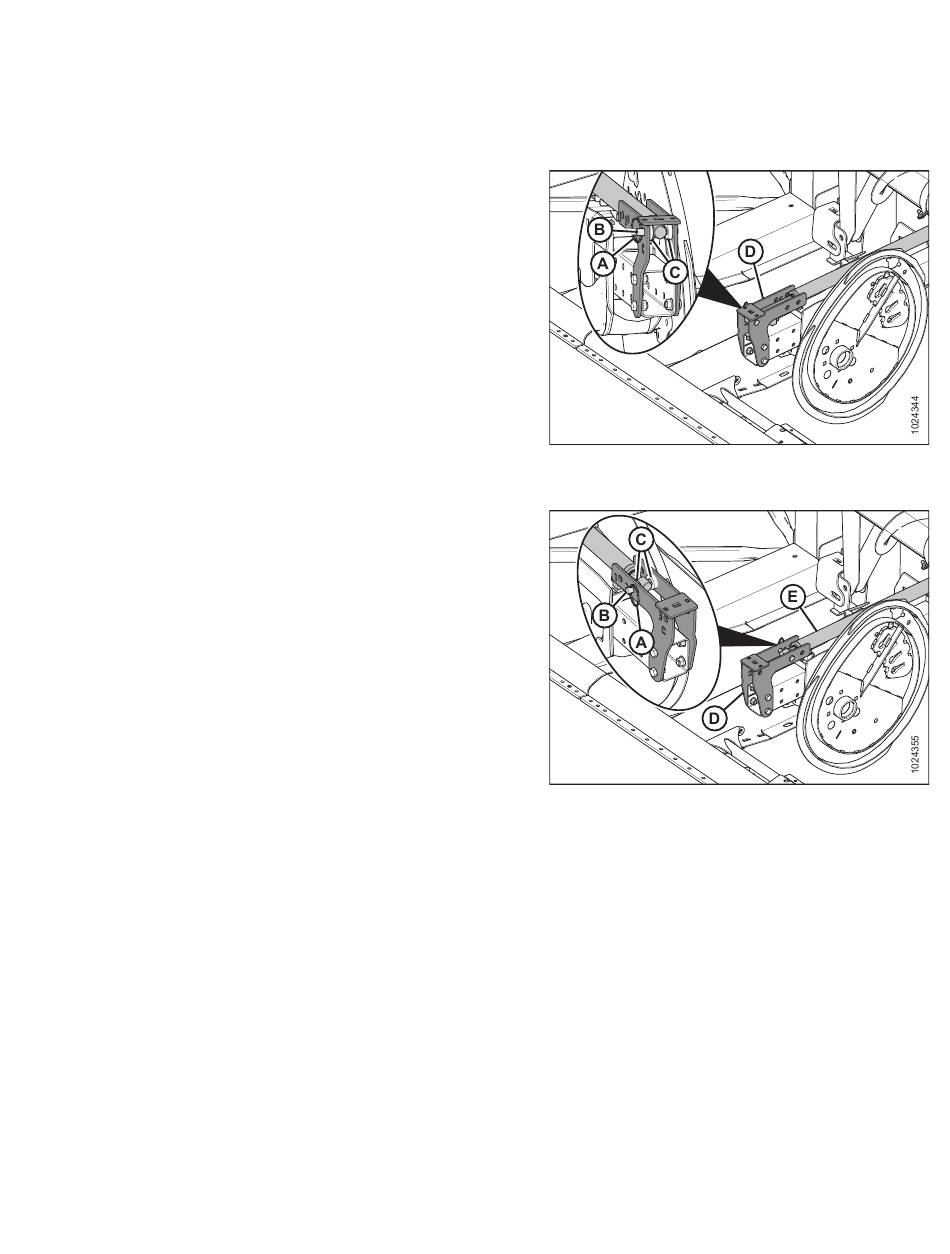

Figure 3.130: Bras central du rabatteur en
position avant
Figure 3.131: Bras central du rabatteur en
position arrière
