2. Placez le pignon d'entraînement (A) sur la chaîne (B) et
alignez le pignon sur l'arbre.
NOTE:
L'aile du pignon d'entraînement (A) fait face à la vis.
3. Faites glisser l'ensemble du tambour de la vis vers le boîtier
et réinstallez les deux boulons et écrous (A).
4. Retirez les blocs sous la vis d'alimentation.
5. Tournez la vis en sens inverse pour retendre le toron
inférieur de la chaîne.
IMPORTANT:
Ne desserrez PAS l'écrou mince (C) sur le côté intérieur de
la broche du pignon tendeur.
6. Tournez la vis de réglage (D) dans le sens horaire pour
déplacer le pignon tendeur (B) jusqu'à ce qu'il soit SERRÉ
SEULEMENT AVEC LES DOIGTS.
IMPORTANT:
Ne serrez PAS trop.
7. Serrez l'écrou du tendeur (A) à un couple de serrage de
258-271 Nm (190-200 pi-lbf)
215407
MAINTENANCE ET ENTRETIEN

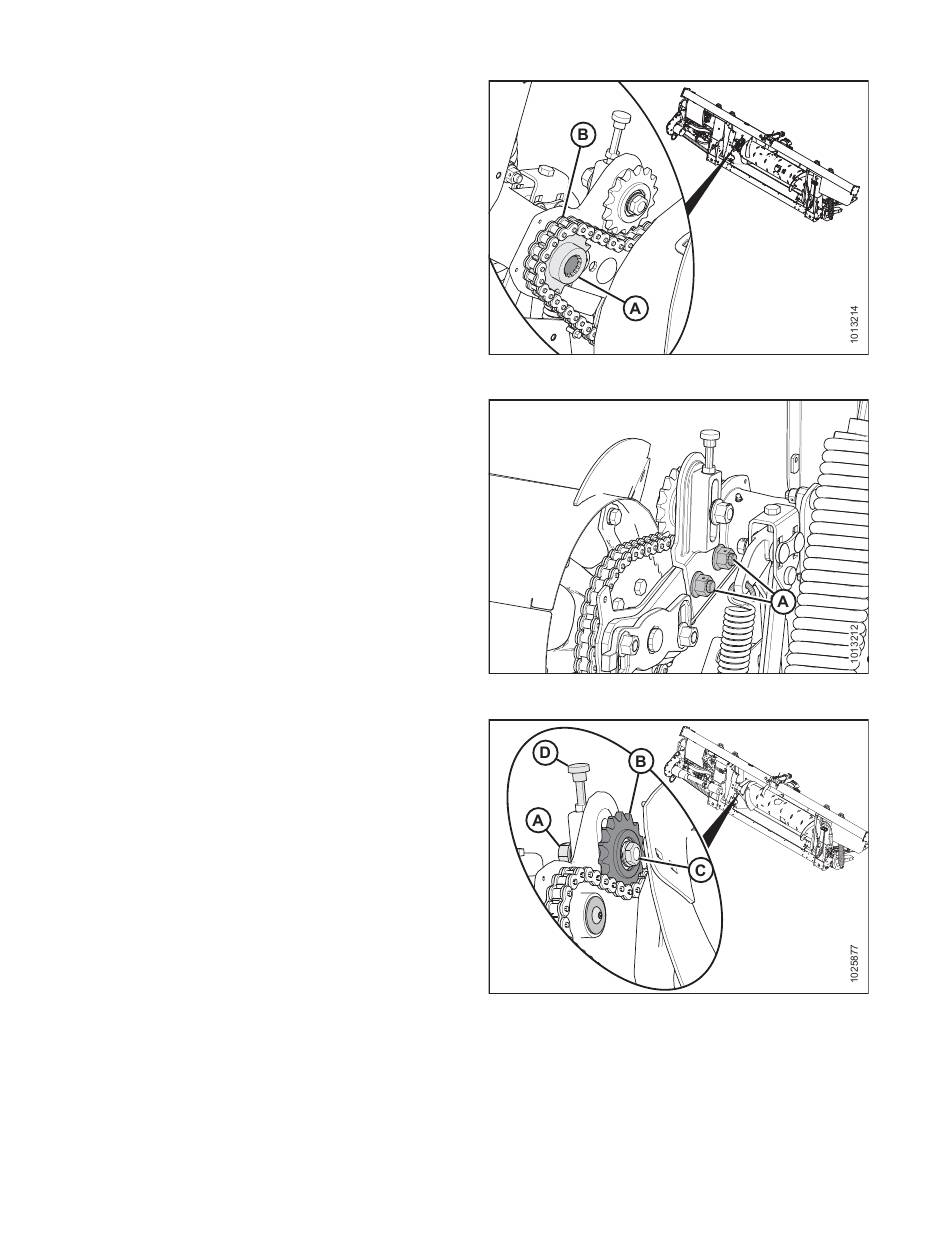

Figure 5.70: Entraînement du transporteur à vis
Figure 5.71: Entraînement du transporteur à vis
Figure 5.72: Entraînement du transporteur à vis
506
Révision A
