12. Placez une autre spire à vis (A) à l'extérieur de la spire à vis
temporairement installée (B). Marquez les emplacements
des trous (C) de la spire à vis sur la spire à vis (B)
temporairement installée.
13. Retirez la spire à vis (B) temporairement installée de la vis
et percez deux trous de 11 mm (7/16 po) aux
emplacements marqués.
14. Installez la spire (A) avec des trous nouvellement percés à
l'aide de boulons et d'écrous aux emplacements (B).
Installez le boulon et l'écrou plus longs à l'emplacement (C)
pour fixer le blindage inverseur magnétique (D) et la spire
au tambour.
IMPORTANT:
Les têtes des boulons doivent être installées à l'intérieur de
la vis pour éviter d'endommager les pièces internes.
215407
ATTELAGE/DÉTELAGE DE LA PLATEFORME
391

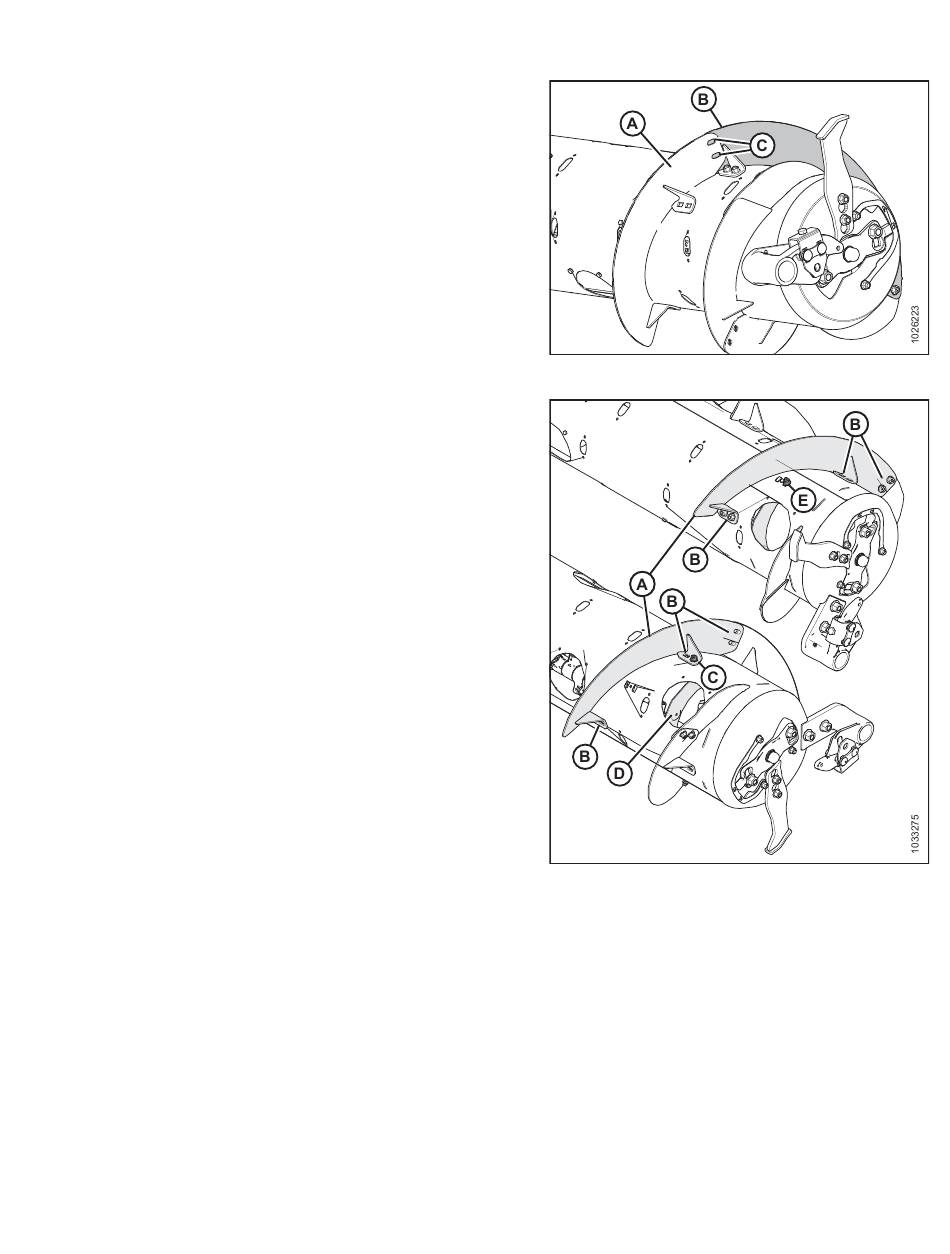

Figure 4.66: Côté droit du transporteur à vis
