NOTE:
La spire fonctionne mieux lorsqu'il n'y a aucun écart. Si
vous le souhaitez, utilisez un scellant en silicone pour
combler les écarts.
16. Retirez les doigts supplémentaires de la vis. Un total de 18 doigts est recommandé pour cette configuration. Pour
obtenir des instructions, consultez
4.1.4 Conversion de la configuration Ultra étroite à la configuration Étroite
Les configurations Ultra-étroite et Étroite du transporteur à vis
sont indiquées à droite. Les spires existantes (A) sont retirées du
transporteur à vis lors du passage à la configuration Étroite.
NOTE:
Pour plus de clarté, toutes les illustrations montrent la vis
d'alimentation séparée du module de flottement. La procédure
peut être effectuée avec la vis d'alimentation installée dans le
module de flottement.
1. Facilitez l'accès et l'installation en retirant le module de flottement de la moissonneuse-batteuse. Pour des
instructions, voir
4 Attelage/dételage de la plateforme, page
2. Enlevez les boulons (A) et le couvercle d'accès (B).
Conservez-les pour le remontage.
3. Retirez la quincaillerie des emplacements (C) et la spire
boulonnée (D) de la vis d'alimentation.
4. Répétez la procédure pour les trois spires internes
restantes.
5. Installez les doigts de vis supplémentaires. Un total de
18 doigts est recommandé pour cette configuration. Pour
obtenir des instructions, consultez
la vis d'alimentation, page
215407
ATTELAGE/DÉTELAGE DE LA PLATEFORME
Retrait des doigts de la vis d'alimentation, page
Installation des doigts de
510.

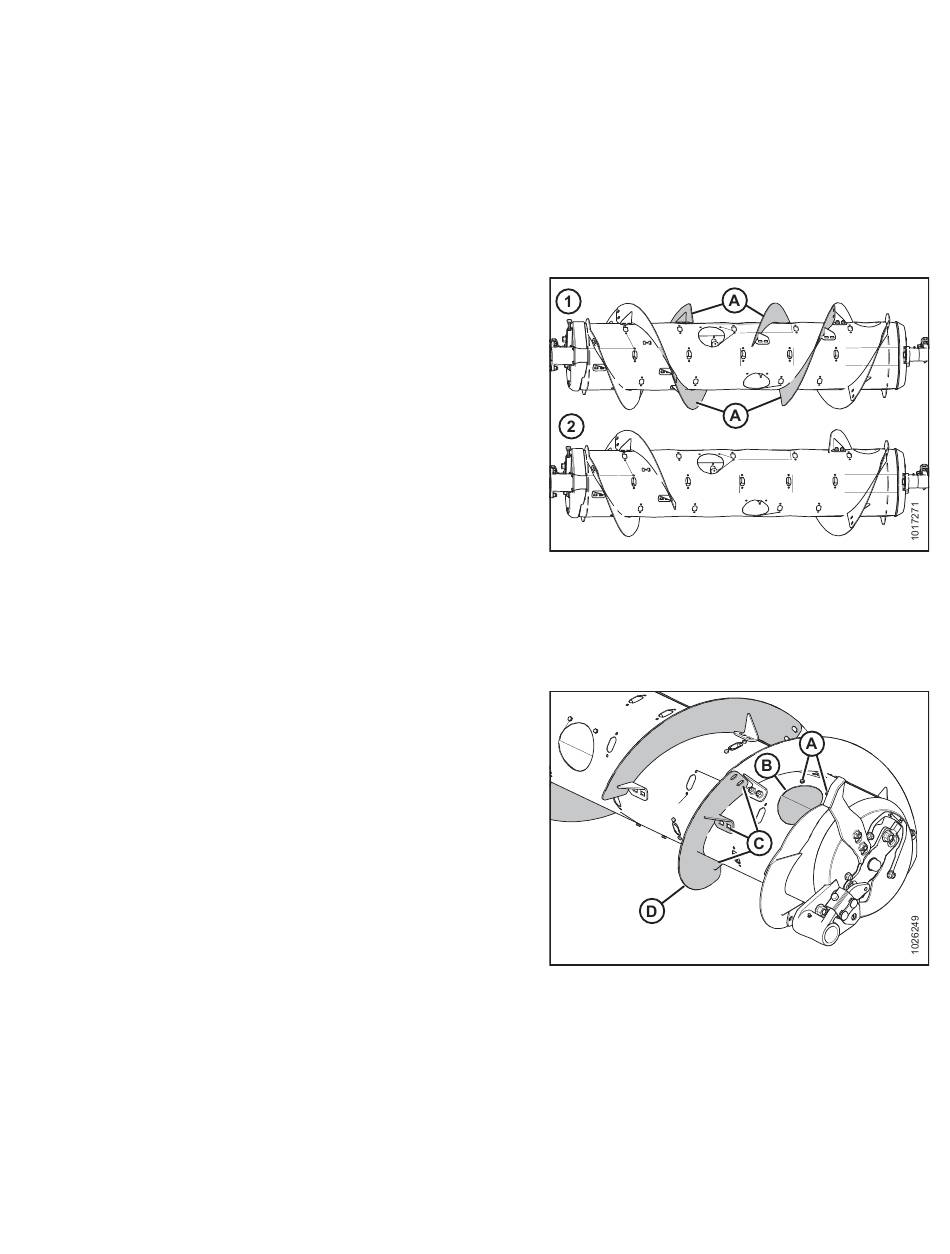

Figure 4.27: Configurations de la vis
d'alimentation – vue arrière
1 - Configuration Ultra-étroite
357.
Figure 4.28: Configuration Ultra-étroite côté droit
371
508.
2 - Configuration Étroite
