ULTRAFLEX

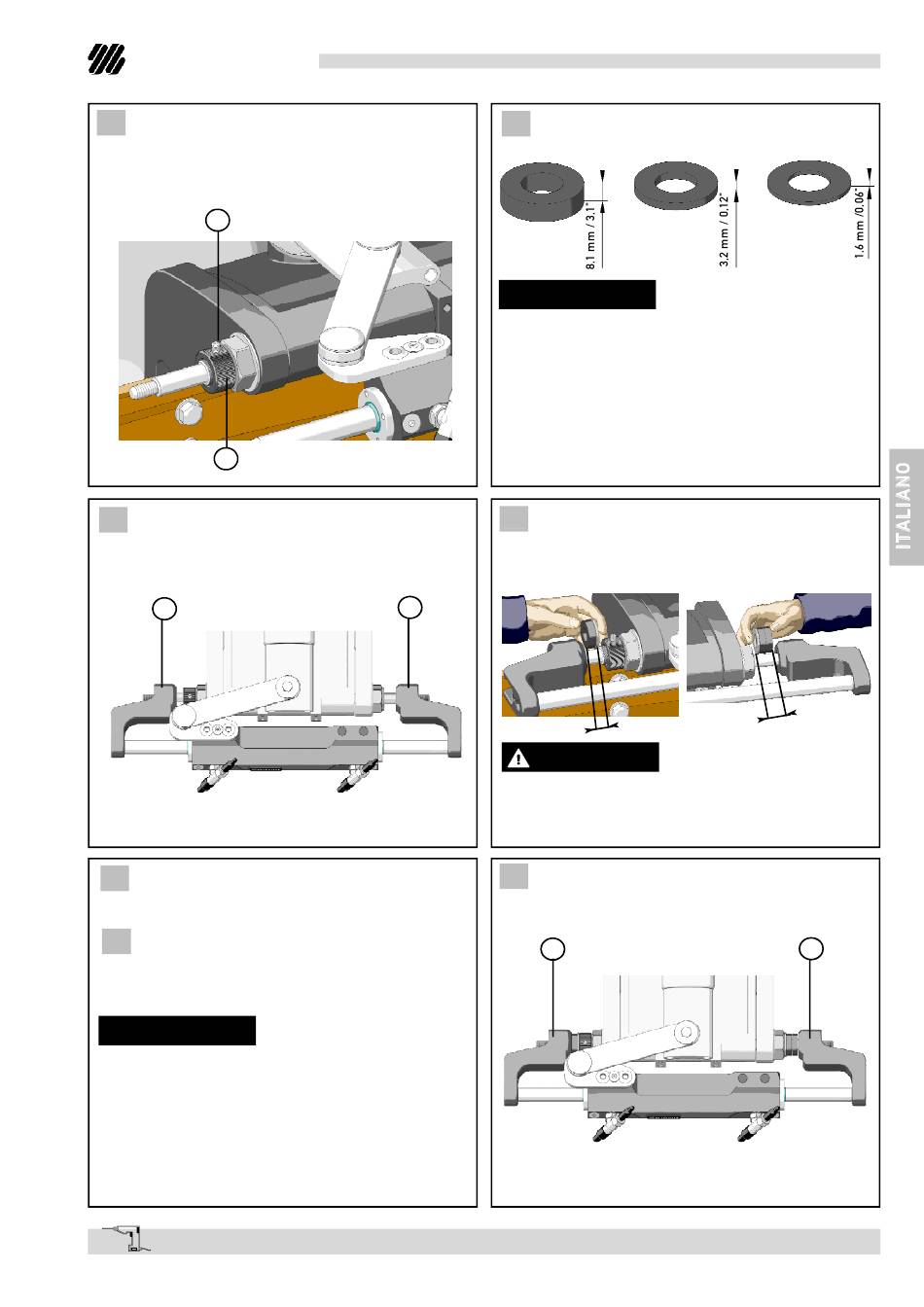

9 Imboccare il grano (10) sulla ghiera di regolazione
fine (11) e avvitare quest'ultima sul lato destro del
tubo motore fino a portarla in battuta, anche in caso
di applicazioni port.
1 0
l
l
11
11 Inserire le due staffe destra e sinistra (bullhorns)
(12) collegando stelo ed asta motore come indicato in
figura senza fissarle.
12
l
13 Una volta identificati i distanziali corretti, sfilare
le staffe.
14 Inserire i distanziali in plastica e quelli in inox e
le due rondelle inox sull'asta motore.
NOTA
I distanziali in acciaio inox devono essere posizionati
entrambi verso il tubo motore dal lato opposto alle
staffe per evitare l'usura degli stessi durante il solle-
vamento e l'abbassamento del motore.
10 Facendo riferimento all' "Application Guide" individua-
re i distanziali necessari da posizionare sull'asta motore.
LARGO
In questa fase assicurarsi che il corpo del cilindro
sia perfettamente centrato rispetto allo stelo e che
il motore sia perfettamente perpendicolare rispet-
to allo specchio di poppa.
La scelta del numero di distanziali indicati
nell'Application guide e il loro posizionamento è
da considerarsi puramente indicativa.
12 Individuare e verificare i distanziali da utilizzare
per compensare lo spazio tra ghiera e bullhorn d e d
tubo motore e bullhorn, considerando lo spessore della
rondella in inox.
12
l
Prevedere sempre un minimo di gioco tra distanziali
e staffa tale da consentire la rotazione dell'asta al-
l'interno del tubo motore.
15 Inserire le due staffe destra e sinistra (bullhorns)
(12) collegando stelo ed asta motore come indicato
in figura.
CILINDRO IDRAULICO PER MOTORE FUORIBORDO
Manuale di installazione e manutenzione
MEDIO
NOTA
d
AVVERTENZA
12
l
STRETTO
tra
2
d
2
12
l
pag. 39
- di 78
