7. Fixez le côté tige du vérin de levage au cadre de poussée
à l'aide d'un axe de chape (5/8 po) et d'une goupille
fendue (Figure 6).
1. Goupille fendue
8. Fixez le côté libre du vérin de levage à la tour
d'accouplement à l'aide d'un axe de chape et d'une
goupille fendue (Figure
Montage des flexibles
hydrauliques
1. Montez un raccord pivotant sur le raccord inférieur du
vérin de levage (Figure
2. Branchez le flexible hydraulique de 45 cm (18 po) sur
le raccord central de la tablette hydraulique et sur le
raccord inférieur du vérin de levage
le raccord à la main, puis serrez-le encore de 2 à 3 tours.
Important: Ne serrez pas excessivement.

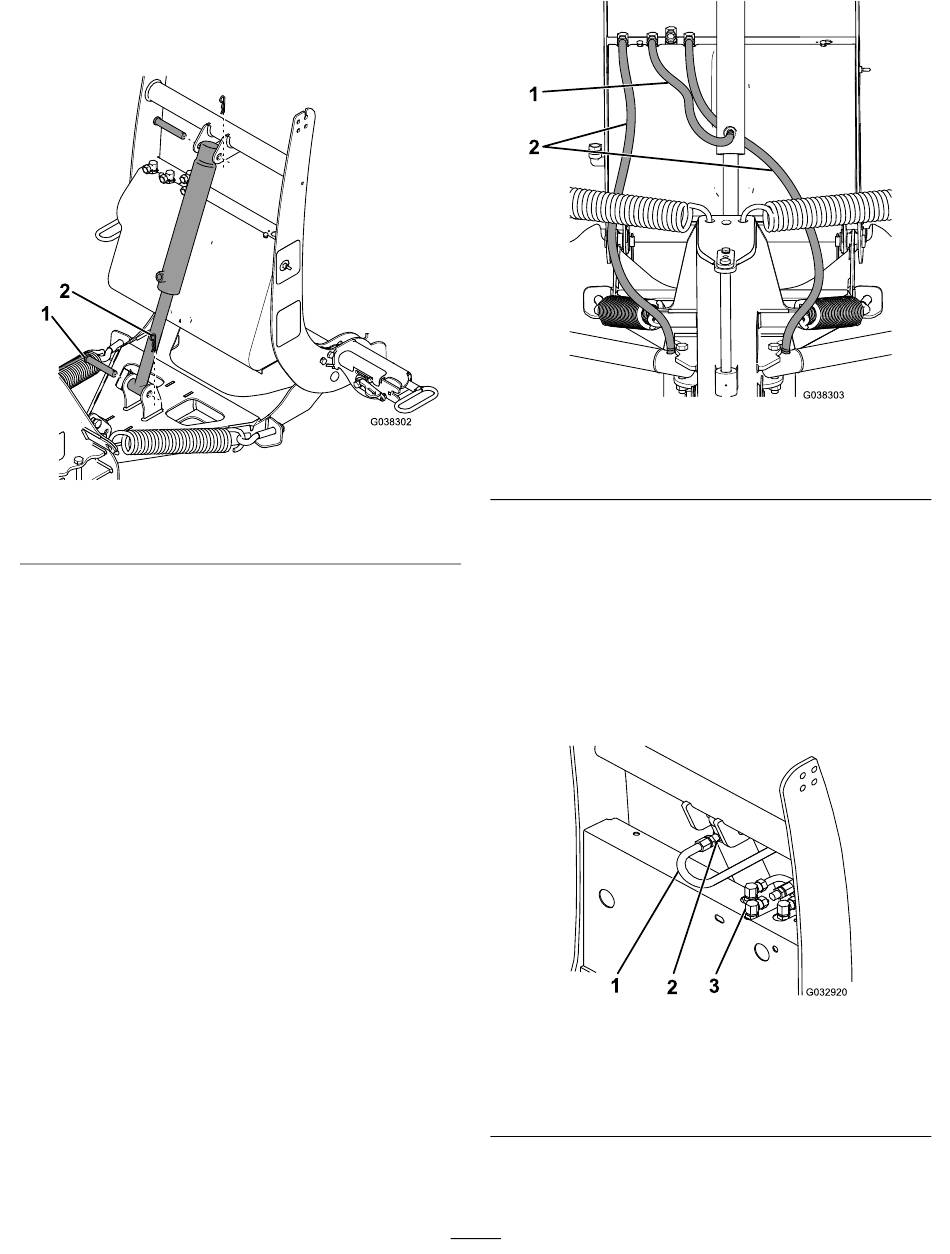

Figure 6
2. Axe de chape (5/8 po)
6).
7).
(Figure 7). Serrez
1. Flexible de 45 cm (18 po)
g038302
3. Branchez l'extrémité dotée d'un joint torique du flexible
hydraulique de 106 cm (42 po) sur le raccord du vérin
d'angle droit et l'autre extrémité sur le raccord de droite
de la tablette hydraulique
la main, puis serrez-le encore de 2 à 3 tours.
Important: Ne serrez pas excessivement.
4. Répétez l'étape
5. Déposez le cache du raccord supérieur sur le vérin de
levage (Figure
1. Flexible de 39 cm
(15-1/2 po)
2. Raccord supérieur du
vérin de levage
6. À l'aide de frein-filet, branchez le flexible hydraulique
de 39 cm (15-1/2 po) au raccord supérieur sur le vérin
9
Figure 7
2. Flexibles de 106 cm
(42 po)
(Figure 7). Serrez le raccord à
3 du côté gauche.
8).
Figure 8
3. Raccord arrière
g038303
