8.
Fixez le côté tige du vérin de levage au cadre
de poussée à l'aide d'un axe de chape et d'une
goupille fendue
(Figure
1. Axe de chape
2. Cadre de poussée
3. Goupille fendue
9.
Fixez le côté libre du vérin de levage à la tour
d'accouplement à l'aide d'un axe de chape et
d'une goupille fendue
Montage des flexibles
hydrauliques
1.
Branchez l'extrémité de ¼ pouce du flexible
de 45 cm au raccord central du collecteur
hydraulique
(Figure
main, puis serrez-le encore de 2 à 3 tours.
Important:
Ne serrez pas excessivement.
7).

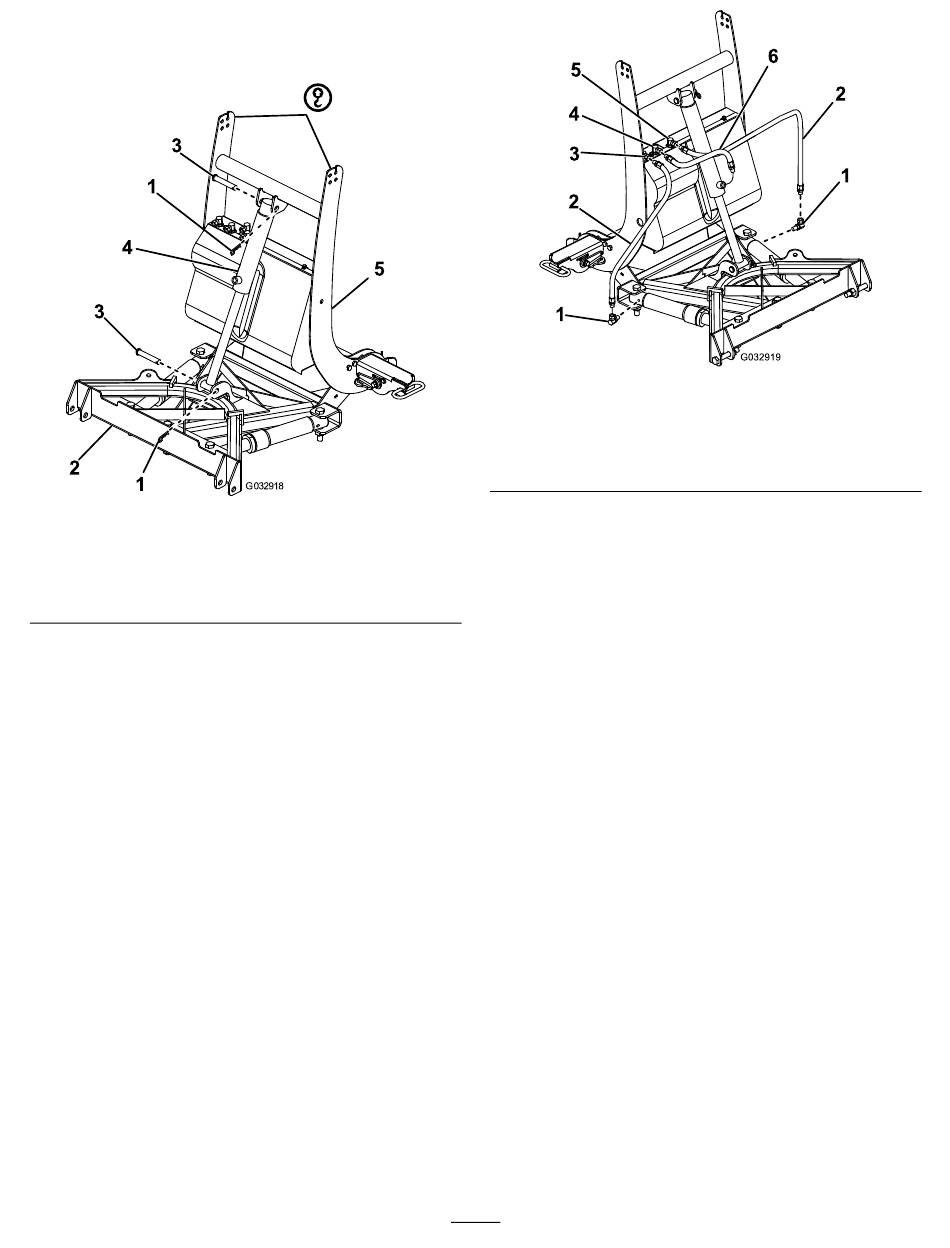

Figure 7
4. Vérin de levage
5. Tour d'accouplement
(Figure
7).
8). Serrez le raccord à la
1. Raccord à 90°
2. Flexible de 86 cm (34 po)
3. Raccord gauche
g032918
2.
Branchez l'extrémité à joint torique de 3/8 pouce
du flexible de 45 cm au raccord inférieur du
vérin de levage
la main, puis serrez-le encore de 2 à 3 tours.
Important:
3.
À l'aide de frein-filet, montez un raccord à 90°
sur le vérin à angle droit situé sur le cadre de
poussée
Remarque:
angle de 45° vers l'avant.
4.
Branchez l'extrémité de ¼ pouce du flexible de
86 cm au raccord droit du collecteur hydraulique
(Figure
8). Serrez le raccord à la main, puis
serrez-le encore de 2 à 3 tours.
Important:
5.
Branchez l'extrémité de ¼ pouce du flexible de
86 cm au raccord à 90° monté précédemment
(Figure
8). Serrez le raccord à la main, puis
serrez-le encore de 2 à 3 tours.
Important:
6.
Répétez les opérations
7.
Retirez l'obturateur du raccord supérieur sur le
vérin de levage
9
Figure 8
4. Raccord central
5. Raccord droit
6. Flexible de 45 cm (18 po)
(Figure
8). Serrez le raccord à
Ne serrez pas excessivement.
(Figure
8).
Le raccord doit être monté à un
Ne serrez pas excessivement.
Ne serrez pas excessivement.
3
à
5
du côté gauche.
(Figure
9).
g032919
