Boss Snowplow RT3 HTX Instructions De Montage page 15

Remarque:
Si le connecteur d'option du
véhicule n'est pas orienté dans le bon sens,
l'éclairage du chasse-neige ne fonctionnera pas
correctement.

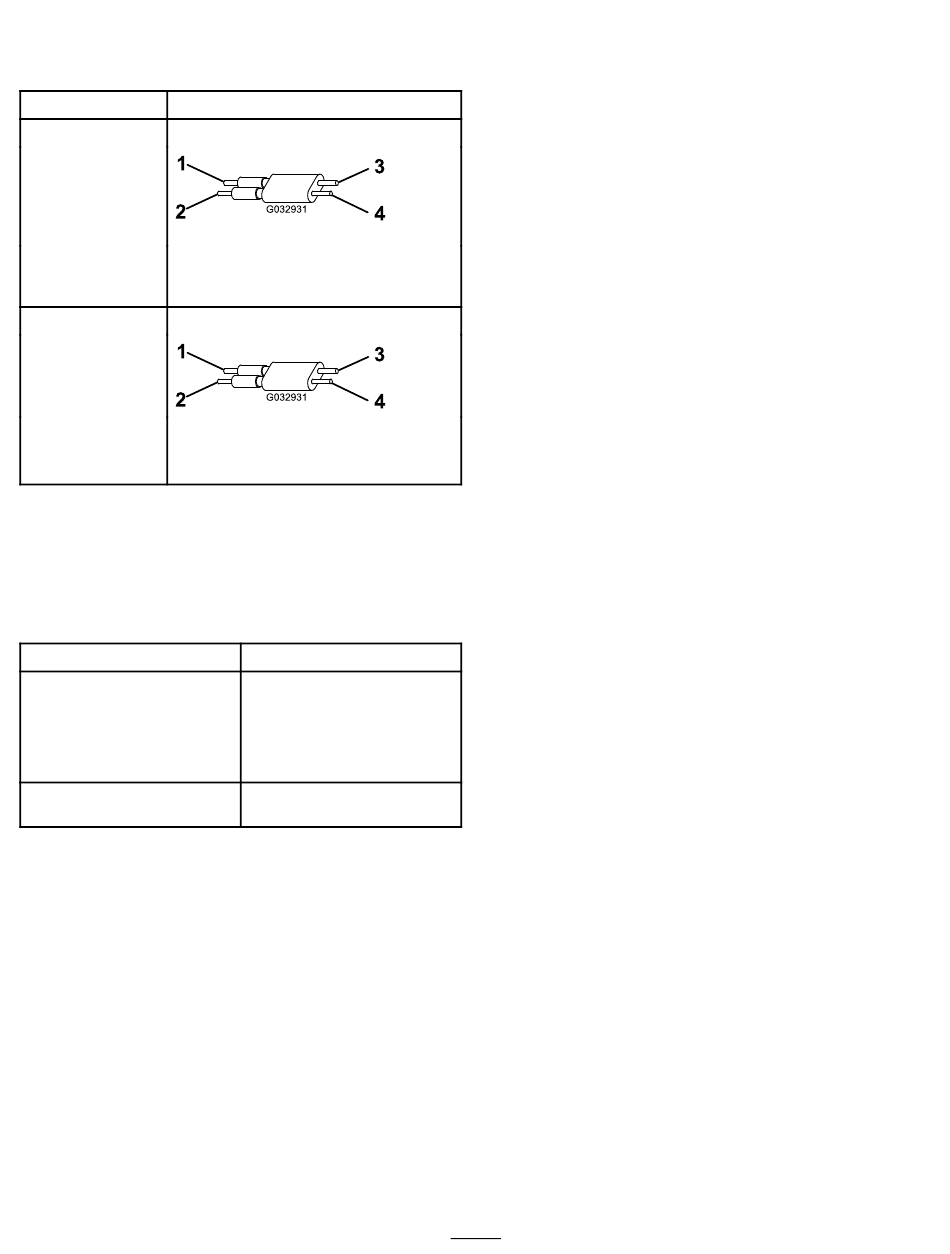

Modèles Orientation
Modèles Ford de
1992 et ultérieurs
Modèles GM de
1988 et ultérieurs
Modèles Dodge de
2003 et ultérieurs
Modèles Dodge à
4 phares
1. Fil rouge/jaune
2. Fil blanc/jaune
Modèles GM de
1987 et antérieurs
à 4 phares
Modèles Ford
de 1987 à 1991
(ampoule 9004)
Modèles Dodge de
1. Fil blanc/jaune
1994 à 2002 à 2
2. Fil rouge/jaune
phares (ampoule
9004)
31. Reliez le fil rouge/blanc à la batterie comme
indiqué dans le tableau ci-dessous :
Remarque:
Si le fil rouge/blanc n'est pas
installé correctement, les feux de croisement
ne s'allument pas quand les feux de route sont
allumés.
Modèles
Modèles Chevrolet et
GMC de 1999 à 2002
Modèles Dodge
de 1999 à 2002
Modèles Toyota de 2000
à 2006
Tous autres véhicules
32. Attachez le faisceau de câblage.
33. Arrimez le chasse-neige au véhicule; voir
Montage du chasse-neige (page
34. Vérifiez l'installation du faisceau de câblage
comme suit :
Remarque:
Tournez la clé de contact en
position
CONTACT
Remarque:
Si l'un des éclairages ne
fonctionne pas, contrôlez le câblage et corrigez
au besoin.
A. Pour tester les feux de croisement du
véhicule, procédez comme suit :
•
Placez le commutateur des phares du
véhicule en position
Orientation standard
3. Fil rouge/jaune
4. Fil blanc/jaune
Orientation inversée
3. Fil rouge/jaune
4. Fil blanc/jaune
Position du fil
Borne négative (-) de la
batterie
Borne positive (+) de la
batterie
18).
avant de procéder au test.
.
ALLUMÉE
•
Placez l'interrupteur à bascule des
phares du chasse-neige à la position
C
AMION
•
Vérifiez que le témoin des feux de
croisement s'allume dans le véhicule.
Seuls les feux de croisement du véhicule
doivent être allumés.
B. Pour tester les feux de route du véhicule,
procédez comme suit :
•
Placez le commutateur des phares du
véhicule en position F
•
Placez l'interrupteur à bascule des
phares du chasse-neige à la position
C
AMION
•
Vérifiez que le témoin des feux de route
s'allume dans le véhicule.
Seuls les feux de route du véhicule doivent
être allumés.
C. Pour tester les feux de croisement du
chasse-neige, procédez comme suit :
•
Placez le commutateur des phares du
véhicule en position
•
Placez l'interrupteur à bascule des
phares du chasse-neige à la position
C
HASSE
•
Vérifiez que le témoin des feux de
croisement s'allume dans le véhicule.
Seuls les feux de croisement du
chasse-neige doivent être allumés.
D. Pour tester les feux de route du
chasse-neige, procédez comme suit :
•
Placez le commutateur des phares du
véhicule en position F
•
Placez l'interrupteur à bascule des
phares du chasse-neige à la position
C
HASSE
•
Vérifiez que le témoin des feux de route
s'allume dans le véhicule.
Seuls les feux de route et de croisement du
chasse-neige doivent être allumés.
E. Pour tester les clignotants du chasse-neige
et du véhicule, procédez comme suit :
•
Actionnez le clignotant gauche ou droit
du véhicule.
•
Vérifiez que le témoin correspondant au
clignotant du véhicule s'allume.
Les clignotants du véhicule et du
chasse-neige doivent clignoter.
15
.
