Montage De La Barre D'éclairage - Boss Snowplow Rt3 Htx Instructions De Montage

1. Flexible de 39 cm (15½ po) 3. Raccord arrière
2. Raccord supérieur du
vérin de levage
8. À l'aide de frein-filet, branchez une extrémité du
flexible de 39 cm au raccord supérieur sur le
vérin de levage (Figure
la main, puis serrez-le encore de 2 à 3 tours.
Important:
Ne serrez pas excessivement.
9. En formant un « S » avec le flexible, branchez
l'extrémité libre du flexible au raccord arrière
du collecteur hydraulique
raccord à la main, puis serrez-le encore de 2
à 3 tours.
Important:
Ne serrez pas excessivement.

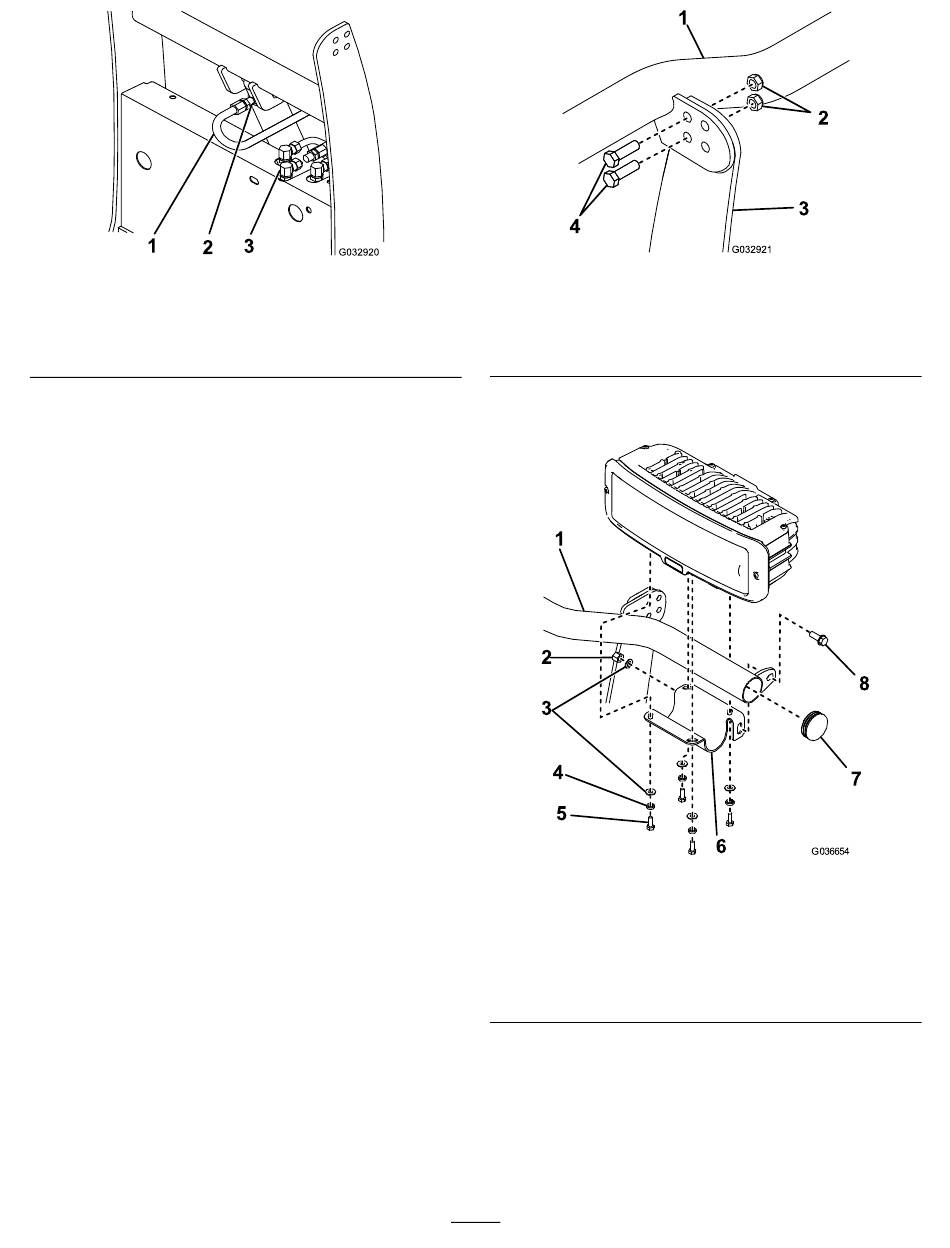

Montage de la barre
d'éclairage
1. Fixez la barre d'éclairage au sommet de la
tour d'accouplement en insérant dans les trous
arrière 4 boulons (3/8 x 1¼ po) et écrous
autofreinés (3/8 po)
boulons à 31 N·m (23 pi-lb).
Remarque:
Si la barre d'éclairage ou les
phares du chasse-neige touchent le capot du
véhicule, montez la barre dans les trous avant.
Figure 9
9). Serrez le raccord à
(Figure 9). Serrez le
(Figure 10). Serrez les
g032920
1. Barre d'éclairage
2. Écrous autofreinés
(3/8 po)
2. Veillez à insérer les obturateurs à chaque
extrémité de la barre d'éclairage
1. Barre d'éclairage
2. Contre-écrou en nylon
3. Rondelle plate
4. Rondelle-frein fendue
3. Fixez le support de phare gauche à la
barre d'éclairage avec un boulon à embase
(3/8 x 1 po), une rondelle plate et un contre-écrou
en nylon
Important:
ces boulons.
10
Figure 10
3. Tour d'accouplement
4. Boulons (3/8 x 1¼ po)
Figure 11
5. Boulon (¼ x ¾ po)
6. Support de phare
7. Obturateur d'extrémité
8. Boulon à embase
(3/8 x 1 po)
(Figure 11).
N'appliquez pas de frein-filet sur
g032921
(Figure 11).
g036654
