Boss Snowplow RT3 HTX Instructions De Montage page 14

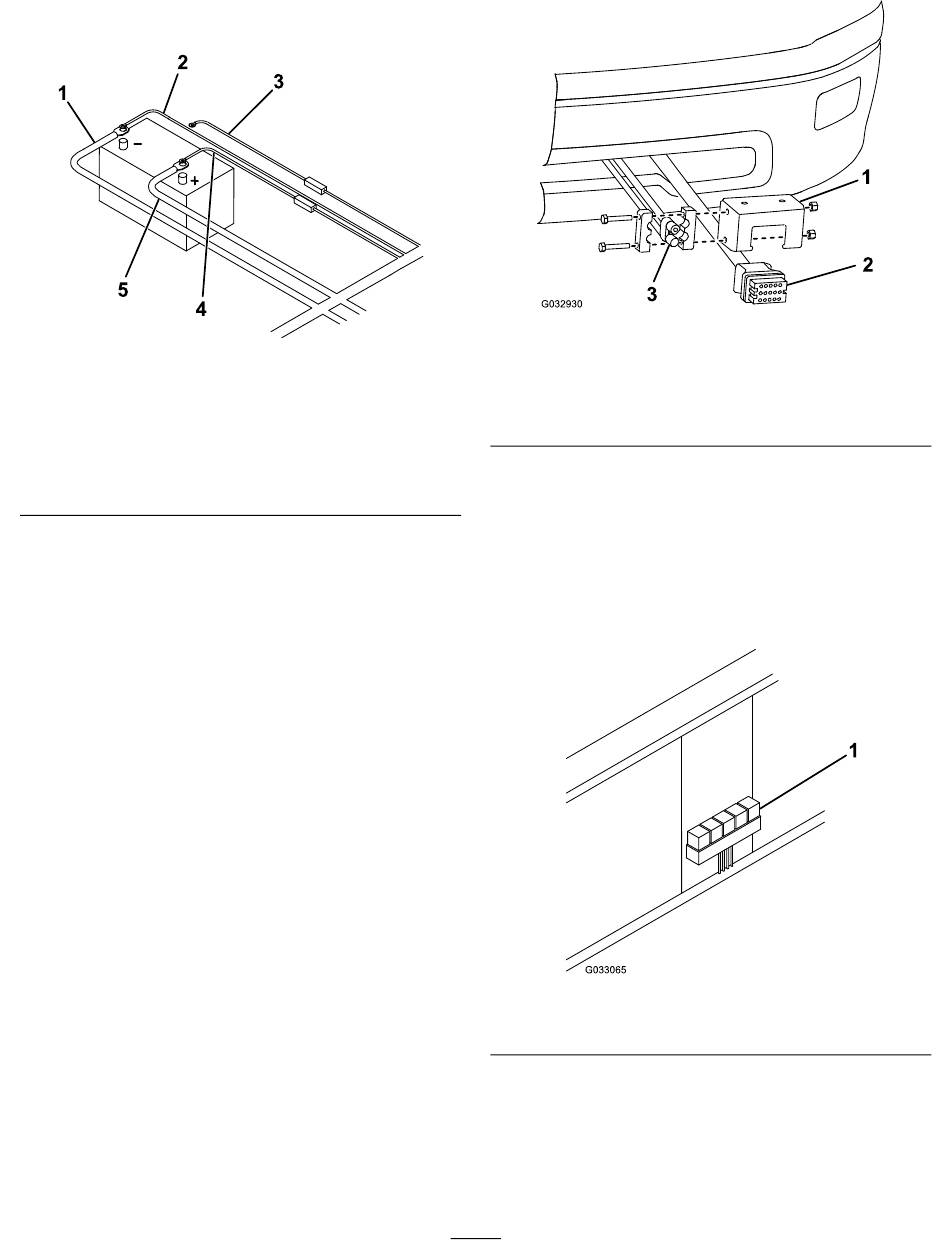

23. Reliez le câble d'alimentation/de masse noir à la
borne négative (-) de la batterie
1. Câble d'alimentation/de
masse noir
2. Fil marron
3. Fil rouge/blanc protégé
par fusible
24. Reliez le fil marron à la borne négative (-) de
la batterie (Figure
25. Branchez l'extrémité libre du câble de batterie à
la borne positive (+) de la batterie
26. Branchez les fils rouge protégé et rouge/blanc
protégés par fusible à la borne positive (+) de
la batterie (Figure
27. Montez le connecteur de chasse-neige du
faisceau de câblage côté camion sur la partie
inférieure du pare-chocs en utilisant le support
de montage du faisceau de commande
20).
(Figure
Figure 19
4. Fil rouge protégé par
fusible
5. Câble d'alimentation/de
masse rouge
19).
(Figure
19).
19).
g212209
1. Support de montage du
faisceau de commande
2. Connecteur de
chasse-neige
28. Montez le connecteur d'alimentation/de masse
noir et rouge sur le support du faisceau de
commande
29. Fixez le bloc de relais à l'intérieur du
compartiment moteur à l'aide de 4 vis à tôle
(Figure
Remarque:
19).
en position verticale.
(Figure
1. Bloc de relais
30. Localiser le connecteur d'option du véhicule
et alignez-le comme indiqué dans le tableau
ci-dessous :
Remarque:
pas dans le tableau, choisissez l'orientation
standard.
14
Figure 20
3. Connecteur
d'alimentation/de masse
(Figure 20).
21).
Veillez à monter le bloc de relais
Figure 21
Si votre véhicule ne figure
g032930
g033065
