Boss Snowplow RT3 HTX Instructions De Montage page 13

7. Reliez le fil jaune du long faisceau de câblage
au fil du feu de stationnement gauche à l'aide
d'un connecteur bout-à-bout
8. Vérifiez que le pare-feu du véhicule n'est gêné
par aucune obstruction.
9. Percez un trou de 3 cm (1¼ po) de diamètre
dans le pare-feu du côté conducteur du véhicule.
Remarque:
Le trou doit se trouver à un endroit
facile d'accès.
10. Insérez le passe-câble fendu en caoutchouc
dans le trou.

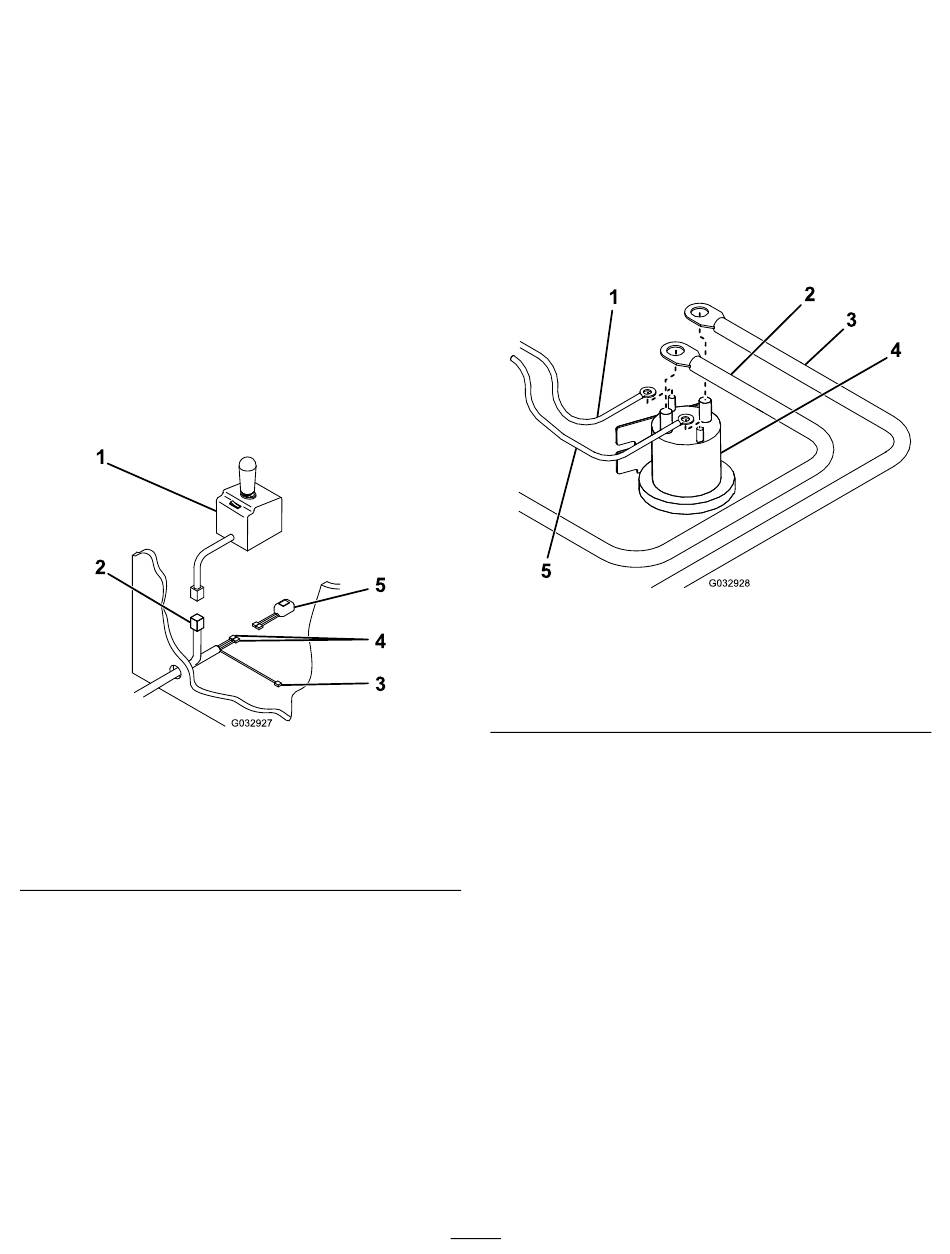

11. Tirez le connecteur du contrôleur de
chasse-neige, le fil noir/rouge et les 2 fils noirs
dans la cabine du véhicule à travers le trou dans
le pare-feu (Figure
Important:
Vérifiez que tous les câbles
sont attachés à l'écart des pièces chaudes
ou mobiles pour éviter de causer des
dommages au véhicule ou au chasse-neige.
1. Contrôleur du
chasse-neige
2. Connecteur du contrôleur
3. Fil noir/rouge
12. Reliez les 2 fils noirs à l'interrupteur à bascule
des phares (Figure
13. Décidez de l'emplacement de montage de
l'interrupteur à bascule des phares et nettoyez
cet endroit avec soin.
Remarque:
Laissez sécher complètement la
surface après l'avoir nettoyée.
14. Retirez la pellicule de protection au dos de
l'interrupteur à bascule et appuyez celui-ci sur
l'emplacement propre de la planche de bord
pendant 30 secondes.
15. Branchez le connecteur du contrôleur au
contrôleur du chasse-neige.
(Figure 16).
17).
Figure 17
4. Fils noirs
5. Interrupteur à bascule des
phares
17).
16. Montez le contrôleur du chasse-neige; voir
Montage du contrôleur du chasse-neige (page
17).
17. Branchez le fil noir/rouge à une source
d'allumage à clé de 12 V+.
Remarque:
non dotée d'une clé, vous risquez de décharger
la batterie.
18. Branchez le fil blanc/noir du faisceau de câblage
à la petite borne sur le solénoïde de la pompe
(Figure 18).
1. Fil blanc/noir
2. Câble de batterie
3. Câble d'alimentation/de
masse rouge
g032927
19. Branchez le fil marron du faisceau de câblage à
l'autre petite borne sur le solénoïde de la pompe
(Figure 18).
Remarque:
n'importe laquelle des petites bornes, mais pas
à la même.
20. Montez le solénoïde de la pompe à l'intérieur du
compartiment moteur du véhicule, en prenant
soin qu'il reste vertical et ne touche pas la
carrosserie, le capot ou tout autre matériau
conducteur sur le véhicule.
21. Reliez le câble d'alimentation/de masse rouge
à la grande borne sur le solénoïde de pompe
(Figure 18).
22. Reliez le câble de batterie à l'autre grande borne
sur le solénoïde de pompe
Remarque:
à n'importe laquelle des grandes bornes, mais
pas à la même.
13
Si vous reliez le fil à une source
Figure 18
4. Solénoïde de pompe
5. Fil marron
Les fils peuvent être connectés à
(Figure 18).
Les fils peuvent être connectés
g032928
