F. Pour tester les feux de stationnement du
chasse-neige et du véhicule, actionnez les
feux de stationnement du véhicule.
Tous les feux de stationnement du
chasse-neige et du véhicule doivent être
allumés.
Montage des adaptateurs
de phares
Option
Pour les véhicules à deux phares
1. Débranchez le connecteur du faisceau de
câblage à l'arrière du phare gauche du véhicule
(Figure 22).
1. Phare du véhicule
2. Adaptateur de phare
3. Connecteur noir
2. Branchez l'adaptateur de phare à l'arrière du
phare gauche du véhicule
3. Branchez le connecteur noir de l'adaptateur de
phare au long faisceau de câblage
4. Branchez le connecteur bleu de l'adaptateur de
phare au connecteur bleu du long faisceau de
câblage (Figure
5. Branchez l'extrémité libre de l'adaptateur de
phare au connecteur que vous avez débranché
sur le faisceau de câblage du véhicule
22).
6. Répétez les opérations
du véhicule.

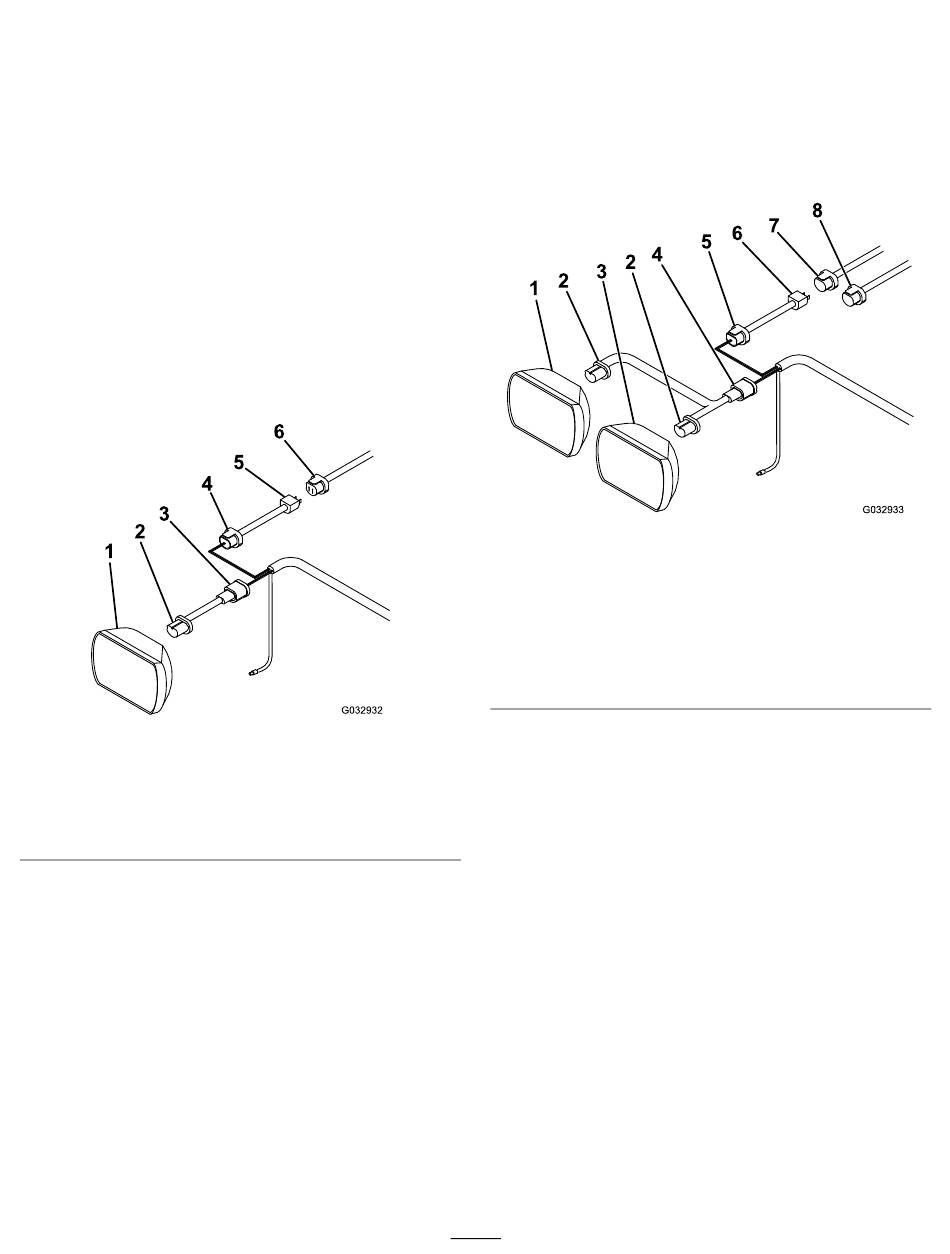

Figure 22
4. Connecteur bleu
5. Adaptateur de phare
6. Connecteur du faisceau
de câblage du véhicule
(Figure 22).
(Figure
22).
1 à 5 pour le phare droit
7. Poursuivez l'installation du faisceau de câblage
à partir de l'opération
faisceau de câblage (page
Pour les véhicules à quatre phares
1. Débranchez les connecteurs du faisceau de
câblage à l'arrière des phares gauches du
véhicule
1. Phare extérieur du
véhicule
2. Adaptateur de phare
3. Phare intérieur du véhicule 7. Connecteur de feux de
4. Connecteur noir
g032932
2. Branchez les 2 extrémités de l'adaptateur de
phare à l'arrière des phares gauches du véhicule
(Figure
3. Branchez le connecteur noir de l'adaptateur de
phare au long faisceau de câblage
4. Branchez le connecteur bleu de l'adaptateur de
phare au connecteur bleu du long faisceau de
câblage
5. Branchez l'extrémité libre de l'adaptateur de
phare au connecteur de feux de croisement que
22).
vous avez débranché auparavant sur le faisceau
de câblage du véhicule
6. Graissez, rentrez et sécurisez le connecteur
de feux de route que vous avez débranché
auparavant sur le faisceau de câblage du
véhicule
(Figure
Remarque:
connecteur.
7. Répétez les opérations
droits du véhicule.
16
5 de Installation du
12).
(Figure 23).
Figure 23
5. Connecteur bleu
6. Adaptateur de phare
croisement du véhicule
8. Connecteur de feux de
route du véhicule
23).
(Figure 23).
(Figure
(Figure 23).
Vous n'utiliserez pas ce
1 à 6 pour les phares
g032933
(Figure 23).
23).
