4. Versez lentement du liquide hydraulique BOSS
haute performance dans le réservoir jusqu'à ce
qu'il soit plein.
Remarque:
Le réservoir contient environ 1,9 L
(2 ptes américaines) de liquide hydraulique.
5. Remettez en place le bouchon de remplissage.
Installation du faisceau de
câblage
DANGER
Les moteurs des véhicules contiennent
des pièces mobiles ; ils peuvent devenir
extrêmement chauds et causer des brûlures
et des blessures graves.
Coupez le moteur et laissez-le refroidir avant
d'installer ce kit.
DANGER
Les batteries automobiles peuvent causer
des chocs électriques dangereux qui peuvent
entraîner des brûlures graves ou la mort.
Débranchez la batterie avant d'installer ce kit.
Remarque:
Appliquez de la graisse diélectrique sur
toutes les connexions électriques.
Remarque:
Certains véhicules doivent être
équipés d'un kit relais de clignotant. Contactez votre
dépositaire BOSS agréé pour plus de renseignements.
Remarque:
Si votre véhicule nécessite un kit
adaptateur pour phares, reportez-vous à la section
Montage des adaptateurs de phares (page

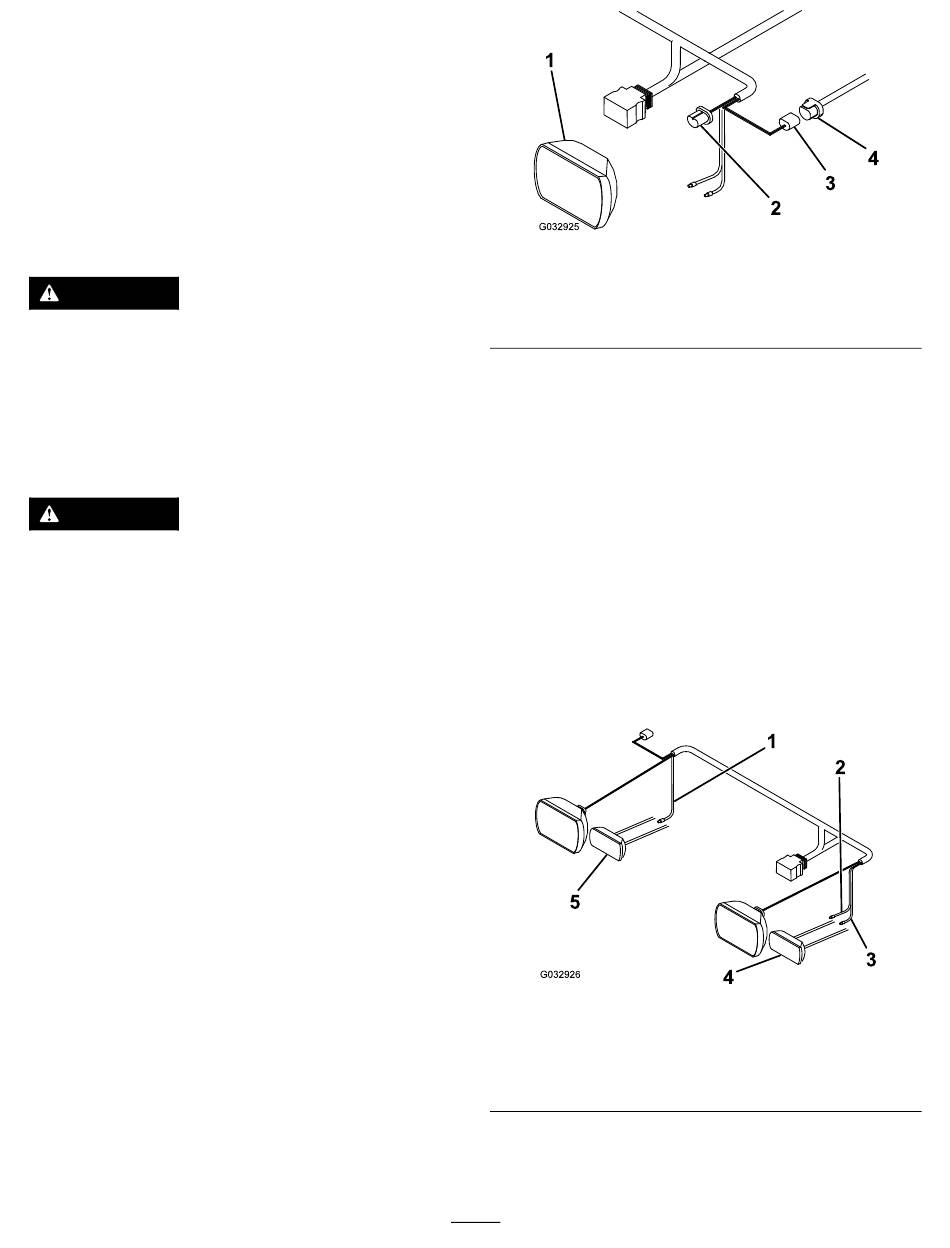

1. Débranchez le connecteur du faisceau de
câblage à l'arrière du phare gauche du véhicule
(Figure 15).
1. Phare du véhicule
2. Connecteur bleu
2. Branchez le connecteur bleu du long faisceau de
câblage à l'arrière du phare gauche du véhicule
(Figure
3. Branchez le connecteur noir du long faisceau
de câblage au connecteur que vous avez
débranché sur le faisceau du véhicule
15).
4. Répétez les opérations
du véhicule.
5. Reliez le fil rose du long faisceau de câblage
au fil du clignotant droit à l'aide d'un connecteur
bout-à-bout
Important:
lampe témoin avant d'effectuer une épissure
dans un circuit électrique pour éviter
d'endommager le véhicule.
16).
1. Fil rose
2. Fil violet
3. Fil jaune
6. Reliez le fil violet du long faisceau de câblage au
fil du clignotant gauche à l'aide d'un connecteur
bout-à-bout
12
Figure 15
3. Connecteur noir
4. Connecteur du faisceau
de câblage du véhicule
15).
1 à 3 pour le phare droit
(Figure 16).
Identifiez le circuit avec une
Figure 16
4. Clignotant gauche
5. Clignotant droit
(Figure 16).
g032925
(Figure
g032926
