Montage

Remarque:
Les côtés gauche et droit de la machine
sont déterminés d'après la position d'utilisation
normale.
Montage du cadre de
poussée et de la tour
d'accouplement

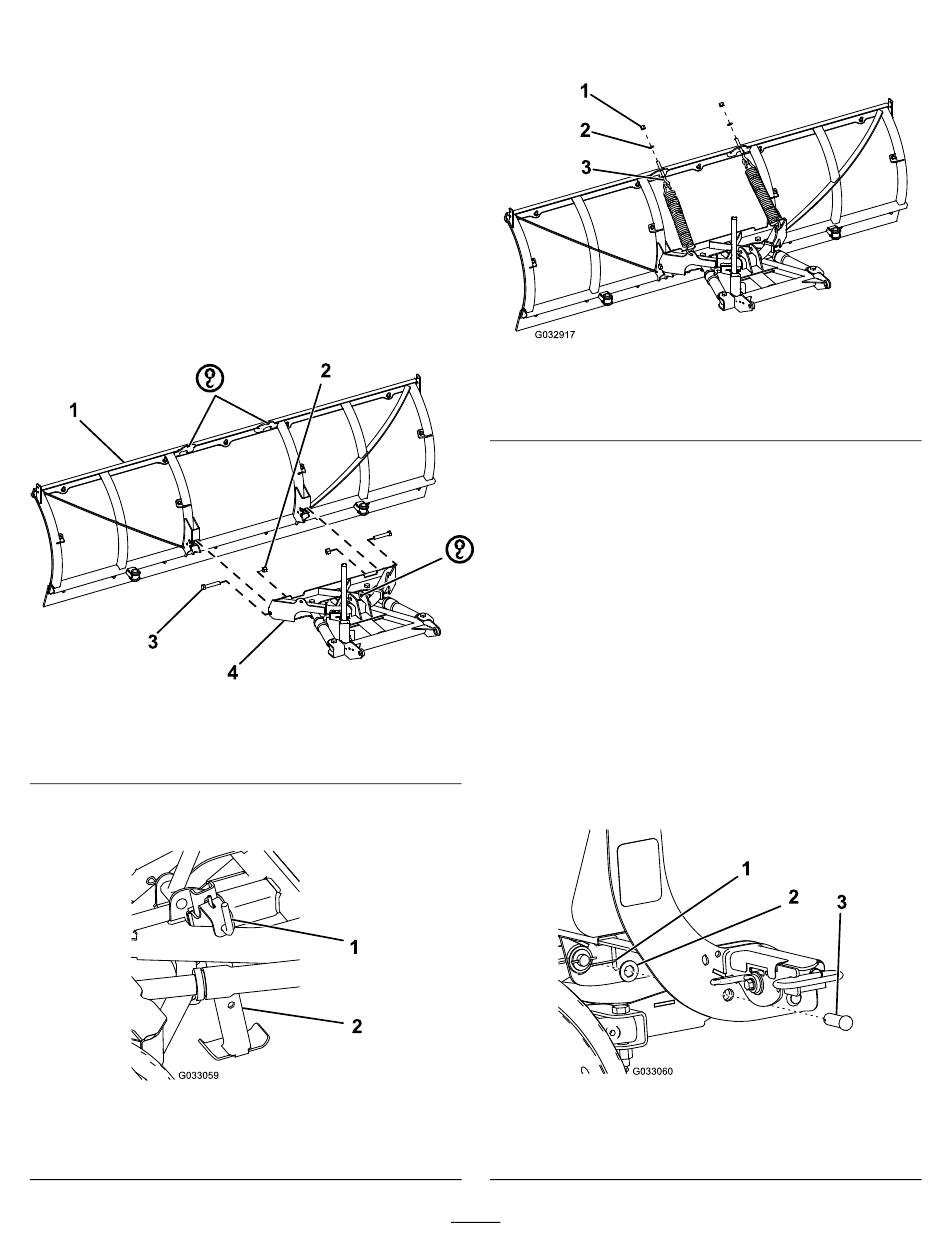

1. Fixez l'avant du cadre de poussée sur la lame
chasse-neige à l'aide de 2 boulons (5/8 x 4 po)
et écrous autofreinés
boulons à 153 N·m (113 pi-lb).
1. Lame chasse-neige
2. Écrou autofreiné
2. Tirez sur la goupille à ressort pour débloquer la
béquille et l'abaisser
1. Goupille à ressort de
béquille
(Figure 3). Serrez les
Figure 3
3. Boulon (5/8 x 4 po)
4. Cadre de poussée
(Figure 4).
Figure 4
2. Béquille
3. Accrochez les 2 ressorts de déclenchement
dans les trous sur le cadre de poussée
5).
1. Écrou autofreiné
2. Rondelle
4. Accrochez l'autre côté des ressorts de
déclenchement aux 2 boulons à œil
5. Insérez l'extrémité filetée des boulons à œil
dans les trous sur la lame chasse-neige et
fixez-les avec 2 rondelles (½ po) et 2 écrous
autofreinés
6. Serrez les écrous autofreinés jusqu'à ce que les
spires des ressorts de déclenchement soient
espacées de 0,8 mm (1/32 po).
7. Alignez les trous de pivot de la tour
g212251
d'accouplement sur les trous de pivot du cadre
de poussée, et fixez-les avec 2 axes de pivot, 2
rondelles plates (¾ po) et 2 goupilles fendues
(Figure 6).
Remarque:
extrémités des goupilles fendues.
g033059
1. Goupille fendue
2. Rondelle plate
8
Figure 5
3. Boulon à œil
(Figure 5).
Veillez à bien écarter les
Figure 6
3. Axe de pivot
(Figure
g032917
(Figure 5).
g033060
