Montage; Montage Du Cadre De Poussée Et Des Vérins D'angle - Boss Snowplow V Rt3 Htx Mode D'emploi

Montage

Les côtés gauche et droit de la machine sont déterminés
d'après la position d'utilisation normale.
Montage du cadre de poussée
et des vérins d'angle
Si vous le souhaitez, installez des sabots de chasse-neige en
option avant de procéder à ce montage.

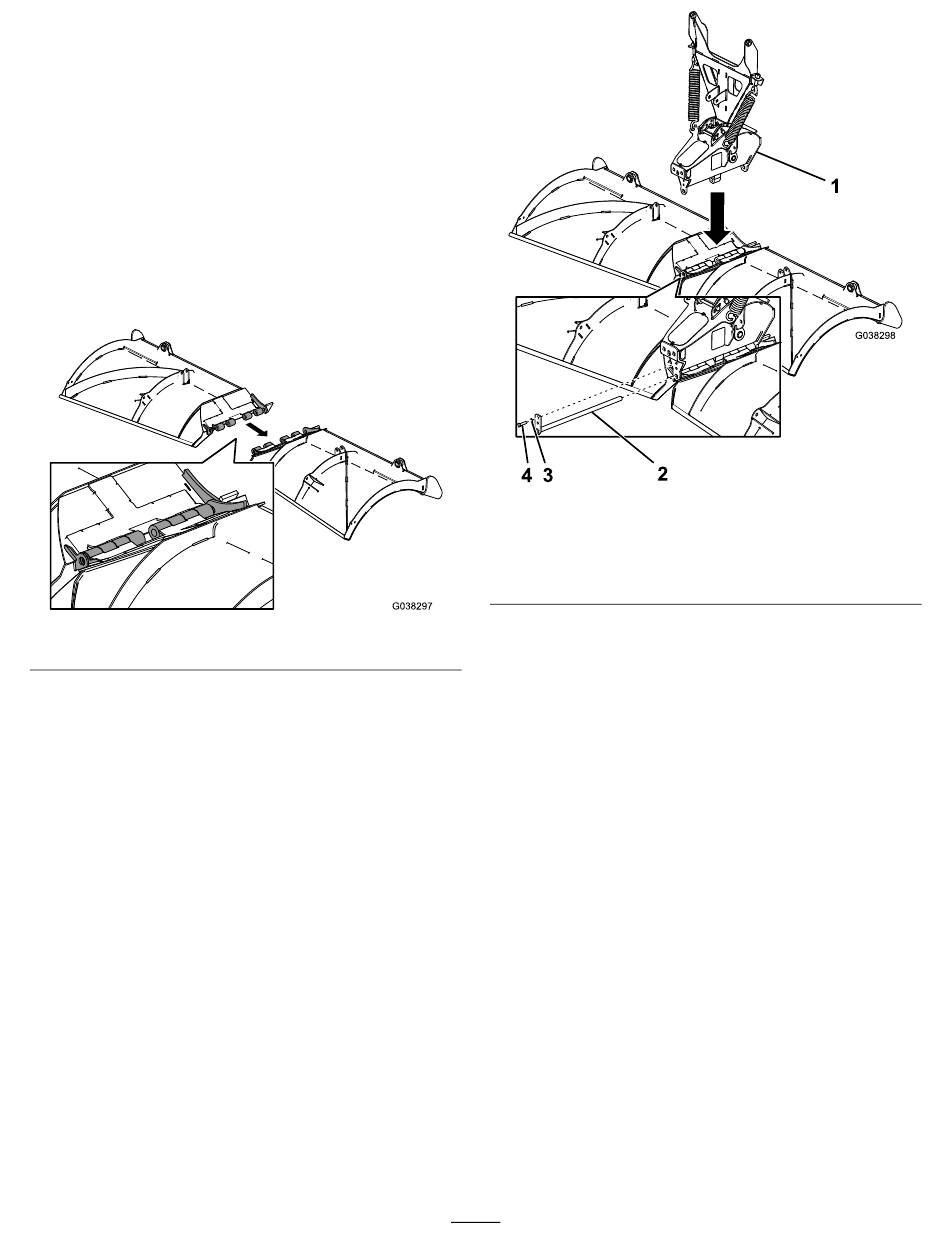

1. Posez les lames gauche et droite, face vers le bas, et
joignez-les de sorte que les charnières s'enclenchent et
que les bords de coupe soient de niveau
2. Insérez le cadre de poussée entre les charnières des
lames et fixez les 3 éléments ensemble à l'aide de l'axe
de charnière central, de la rondelle-frein fendue et
du boulon serti à tête hexagonale avec un raccord de
verrouillage en nylon
(Figure
Figure 1
(Figure 2).
1).
1. Cadre de poussée
2. Axe de charnière central
g038297
3. Mettez la lame à la verticale et positionnez les côtés
en forme de V.
4. Fixez le côté corps des vérins d'angle au cadre de
poussée à l'aide de 2 boulons à tête hexagonale (3½ po)
et 2 contre-écrous supérieurs
7
Figure 2
3. Rondelle-frein fendue
4. Boulon serti à tête
hexagonale
(Figure 3).
g038298
