Boss Snowplow V RT3 HTX Mode D'emploi page 13

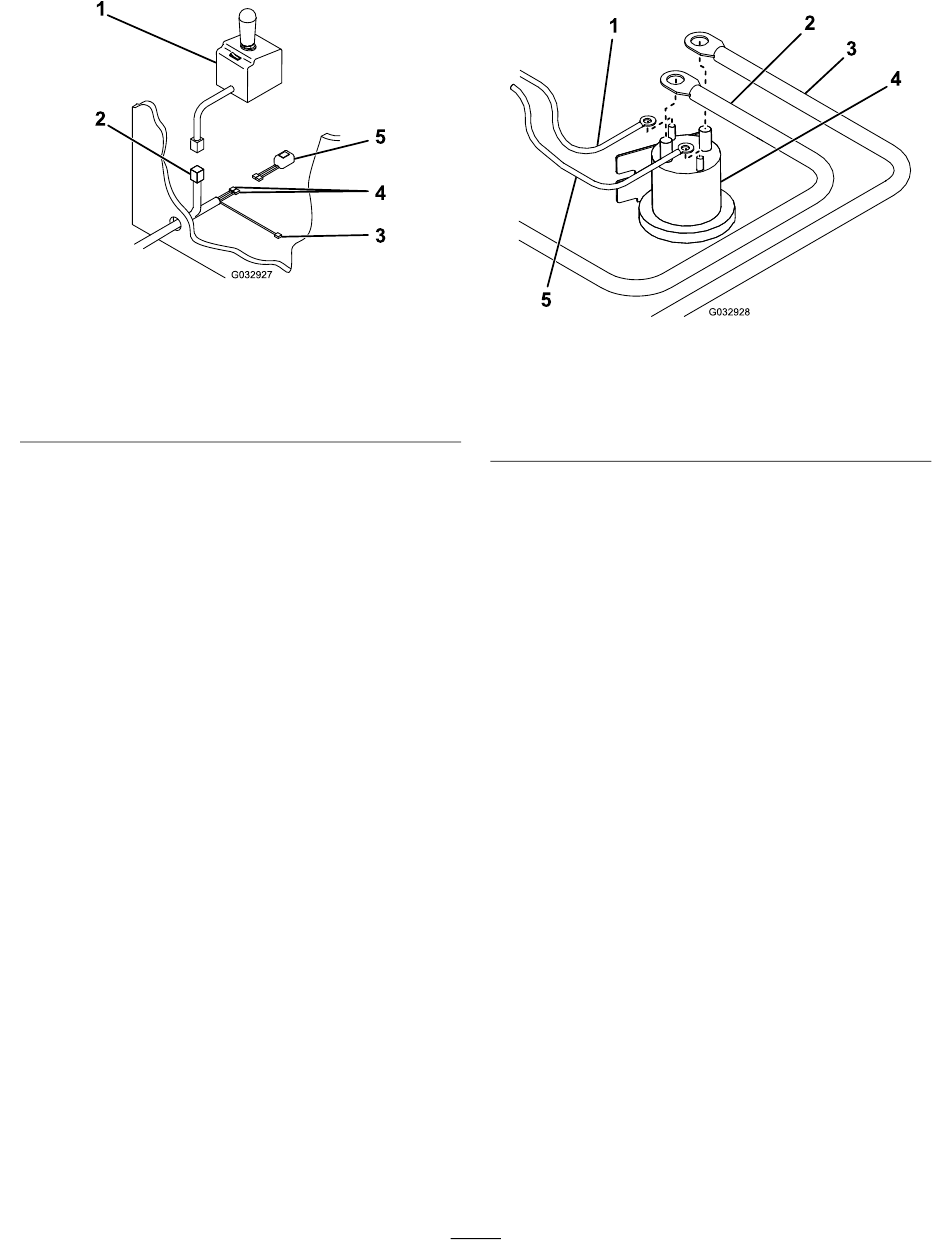

Figure 16
1. Contrôleur du
chasse-neige
2. Connecteur du contrôleur
3. Fil noir/rouge
12. Reliez les 2 fils noirs à l'interrupteur à bascule des
phares (Figure 16).
13. Déterminez l'emplacement où vous souhaitez installer
l'interrupteur des phares et nettoyez parfaitement la
zone.
Remarque: Laissez-la bien sécher après l'avoir
nettoyée.
14. Retirez le film adhésif qui se trouve au dos et apposez
l'interrupteur à bascule sur la zone propre du tableau
de bord en appuyant dessus pendant 30 secondes.
15. Branchez le connecteur du contrôleur de chasse-neige
dans le contrôleur.
16. Posez le contrôleur du chasse-neige ; voir
contrôleur du chasse-neige (page
17. Branchez le fil noir/rouge à une source d'allumage à
clé de 12 V+.
Remarque: Si vous reliez le fil à une source sans clé,
vous risquez de vider la batterie.
18. Branchez le fil blanc/noir du long faisceau de câblage à
la petite borne sur le solénoïde de pompe
4. Fils noirs
5. Interrupteur à bascule des
phares
Montage du
16).
(Figure 17).
g032927
1. Fil blanc/noir
2. Câble de batterie
3. Câble d'alimentation/de
masse rouge
19. Branchez le fil marron du long faisceau de câblage à
l'autre petite borne sur le solénoïde de pompe
17).
Remarque: Les fils peuvent être reliés
indifféremment à l'une ou l'autre des petites bornes,
mais pas tous les deux à la même.
20. Montez le solénoïde de la pompe à l'intérieur du
compartiment moteur du véhicule, en prenant soin qu'il
reste vertical et ne touche pas la carrosserie, le capot ou
tout autre matériau conducteur sur le véhicule.
21. Reliez le câble d'alimentation/de masse rouge à la
grande borne sur le solénoïde de pompe
22. Reliez le câble de batterie à l'autre grande borne sur le
solénoïde de pompe
Remarque: Les câbles peuvent être reliés
indifféremment à l'une ou l'autre des grandes bornes,
mais pas tous les deux à la même.
23. Reliez le câble d'alimentation/de masse noir à la borne
négative (-) de la batterie
13
Figure 17
4. Solénoïde de pompe
5. Fil marron
(Figure
(Figure 17).
(Figure 18).
g032928
(Figure
17).
