1. Boulon à tête hexagonale
(3½ po)
2. Boulon à tête hexagonale
(3 po)
5. Fixez le côté tige des vérins d'angle aux lames à l'aide de
2 boulons à tête hexagonale (3 po) et 2 contre-écrous
supérieurs (Figure 3).
Montage des ressorts de
déclenchement et de la tour
d'accouplement.
1. Accrochez les 2 ressorts de déclenchement dans les
trous sur le haut du cadre de poussée

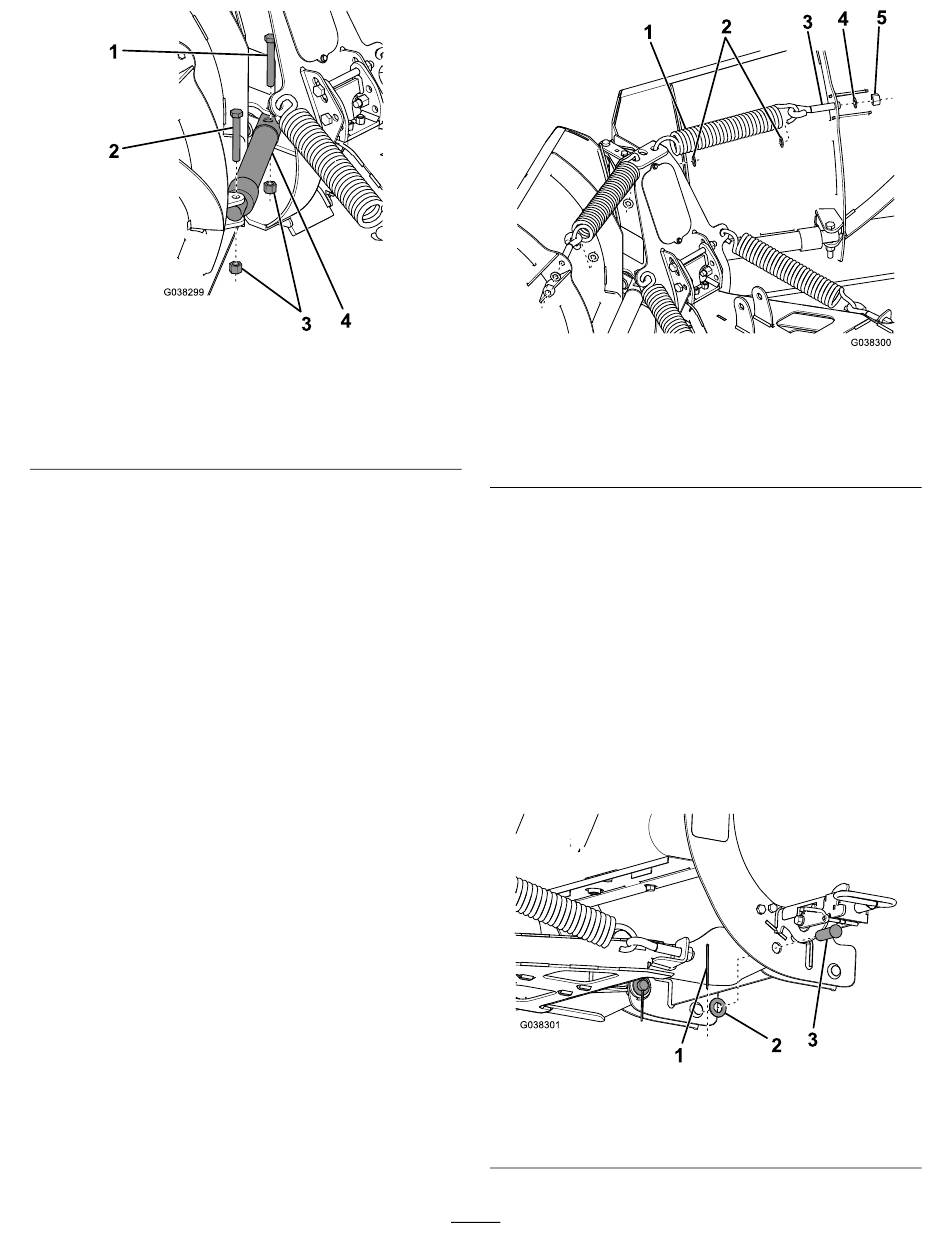

Figure 3
3. Contre-écrous supérieurs
4. Vérin d'angle
(Figure
g038299
1. Ressort de déclenchement 4. Rondelle (1/2 po)
2. Rondelles d'écrou à
pousser
3. Boulon à œil
2. Accrochez l'autre côté des ressorts de déclenchement
aux 2 boulons à œil
3. Insérez l'extrémité filetée des boulons à œil dans
les trous sur la lame chasse-neige et fixez-les avec 2
rondelles (1/2 po) et 2 écrous autobloquants
4. Serrez les écrous autobloquants jusqu'à ce que les
spires des ressorts de déclenchement soient espacées
de 0,8 mm (1/32 po).
5. Enfilez une rondelle d'écrou à pousser sur chaque
4).
extrémité des ressorts de déclenchement
6. Alignez les trous de pivot de la tour d'accouplement
sur les trous de pivot du cadre de poussée, et fixez-les
comme illustré à la
1. Goupille fendue
2. Rondelle plate (¾ po)
8
Figure 4
5. Écrou autobloquant (½ po)
(Figure 4).
(Figure
(Figure
Figure 5.
Figure 5
3. Axe de pivot
g038300
4).
4).
g038301
