Montage Du Chasse-Neige À Étrave; Alignement Des Phares; Contrôle Du Montage - Boss Snowplow V Rt3 Htx Mode D'emploi

propre du tableau de bord en appuyant dessus pendant
30 secondes.
Important: Une fois le support en place, vous ne
pourrez pas le retirer sans détruire l'adhésif.
6. Nettoyez le dos du contrôleur avec le tampon d'alcool
puis séchez-le.
7. Retirez le film d'un côté du ruban adhésif et apposez-le
au dos de la patte de montage
8. Retirez le film restant sur le ruban adhésif au dos du
contrôleur et appuyez la patte de montage contre le
contrôleur pendant 30 secondes.
9. Attendez 72 heures sans toucher au support pivotant
avant de glisser le contrôleur dans la patte de montage.
Important: Si vous installez immédiatement le
contrôleur, l'adhésif risque de ne pas tenir.
10. Poursuivez l'installation du faisceau de câblage à partir
de l'étape 17 de la section
câblage (page 11).
Montage du chasse-neige à
étrave
Pour monter le chasse-neige, reportez-vous à la section
Montage du chasse-neige à étrave (page

Alignement des phares

Important: Confirmez que l'installation des phares du
chasse-neige est conforme aux exigences des normes de
sécurité fédérales relatives aux véhicules automobiles.
1. Garez le véhicule sur une surface plane et horizontale,
à 7,5 m (25 pi) de distance d'un écran mat ou d'une
porte de garage.
Remarque: L'écran doit être perpendiculaire à la fois
par rapport au sol et par rapport à l'avant du véhicule.
2. Vérifiez que le véhicule est équipé pour l'utilisation
normale, avec la lame de déneigement accouplée et
levée.
3. Procédez comme suit pour assurer un alignement
optimal des phares :
•
Enlevez la glace ou la boue éventuellement
accumulée sous les ailes.
•
Vérifiez que les pneus sont tous parfaitement
gonflés à la même pression.
•
Vérifiez que les ressorts du véhicule ne sont pas
affaissés et qu'aucune des lames n'est brisée.
•
Vérifiez le fonctionnement des commandes de
réglage de la suspension.
•
Stabilisez la suspension en faisant osciller le
véhicule latéralement.
(Figure 24).
Installation du faisceau de
18).
•
Vérifiez que le véhicule ne transporte aucune
charge, à l'exception du conducteur.
•
Nettoyez les phares et l'écran mat.

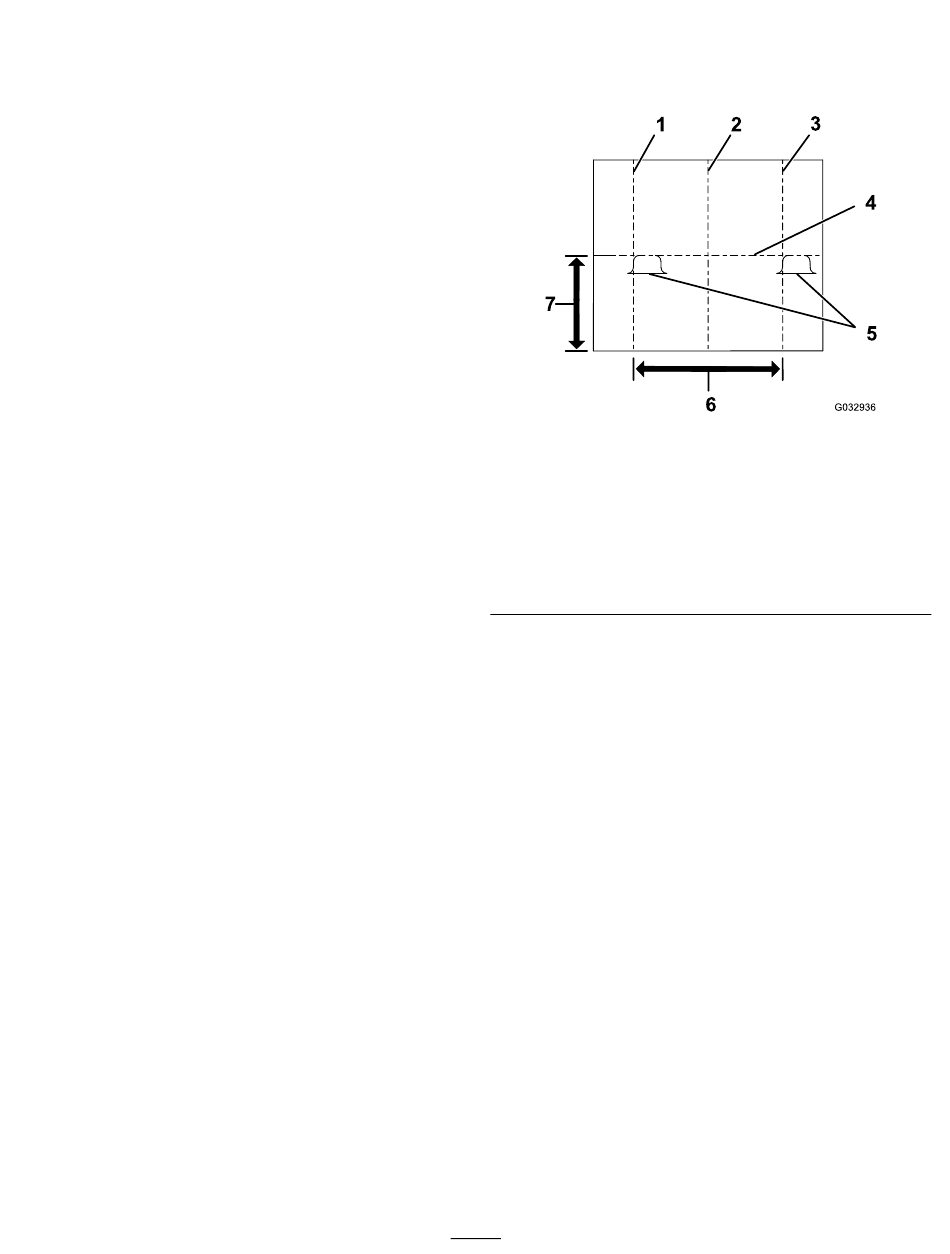

4. Repérez l'axe vertical du véhicule sur l'écran
1. Axe vertical du phare
gauche
2. Axe du véhicule
3. Axe vertical du phare droit
4. Axe horizontal des phares
5. Repérez l'axe vertical des phares sur l'écran
6. Repérez l'axe horizontal des phares sur l'écran
25).
Remarque: L'axe horizontal des phares doit
correspondre à la distance du sol au centre des phares.
7. Ajustez les phares du chasse-neige jusqu'à ce que la
partie la plus lumineuse des feux de croisement soit
alignée comme montré à la
8. Serrez les 4 boulons qui fixent chaque phare à son
support à 8 N·m (6 pi-lb).
Contrôle du montage
1. Garez le véhicule sur une surface plane et horizontale
et abaissez la lame chasse-neige en position en "V". Si
la lame n'est pas parfaitement posée à plat sur le sol,
passez à l'étape 2. Si la lame est bien posée à plat sur
le sol, passez à l'étape 6.
2. Desserrez l'écrou qui fixe le long boulon sur le cadre de
poussée, comme montré à la
18
(Figure
Figure 25
5. Points les plus lumineux
6. Distance entre le centre
des phares
7. Distance du sol au centre
des phares
(Figure
Figure 25.
Figure 26.
25).
g032936
25).
(Figure
