Remarque: Certains véhicules nécessitent un kit relais
d'indicateurs de direction. Contactez votre dépositaire BOSS
agréé pour plus de renseignements.
Remarque: Si votre véhicule nécessite un kit adaptateur
pour phares, reportez-vous à la section
adaptateurs de phares (page
1. Débranchez la prise du faisceau de câblage à l'arrière
du phare gauche du véhicule
1. Phare du véhicule
2. Prise bleue
2. Branchez la prise bleue du long faisceau de câblage à
l'arrière du phare gauche du véhicule
3. Branchez la prise noire du long faisceau de câblage à
la prise précédemment débranchée sur le faisceau de
câblage du véhicule
4. Répétez les points
5. Reliez le fil rose du long faisceau de câblage au fil de
l'indicateur de direction droit à l'aide d'un connecteur
bout à bout (Figure
Important: Identifiez le circuit à l'aide d'une
lampe d'essai avant tout raccordement à un circuit
électrique afin d'éviter d'endommager le véhicule.
Installation des
15).
(Figure 14).

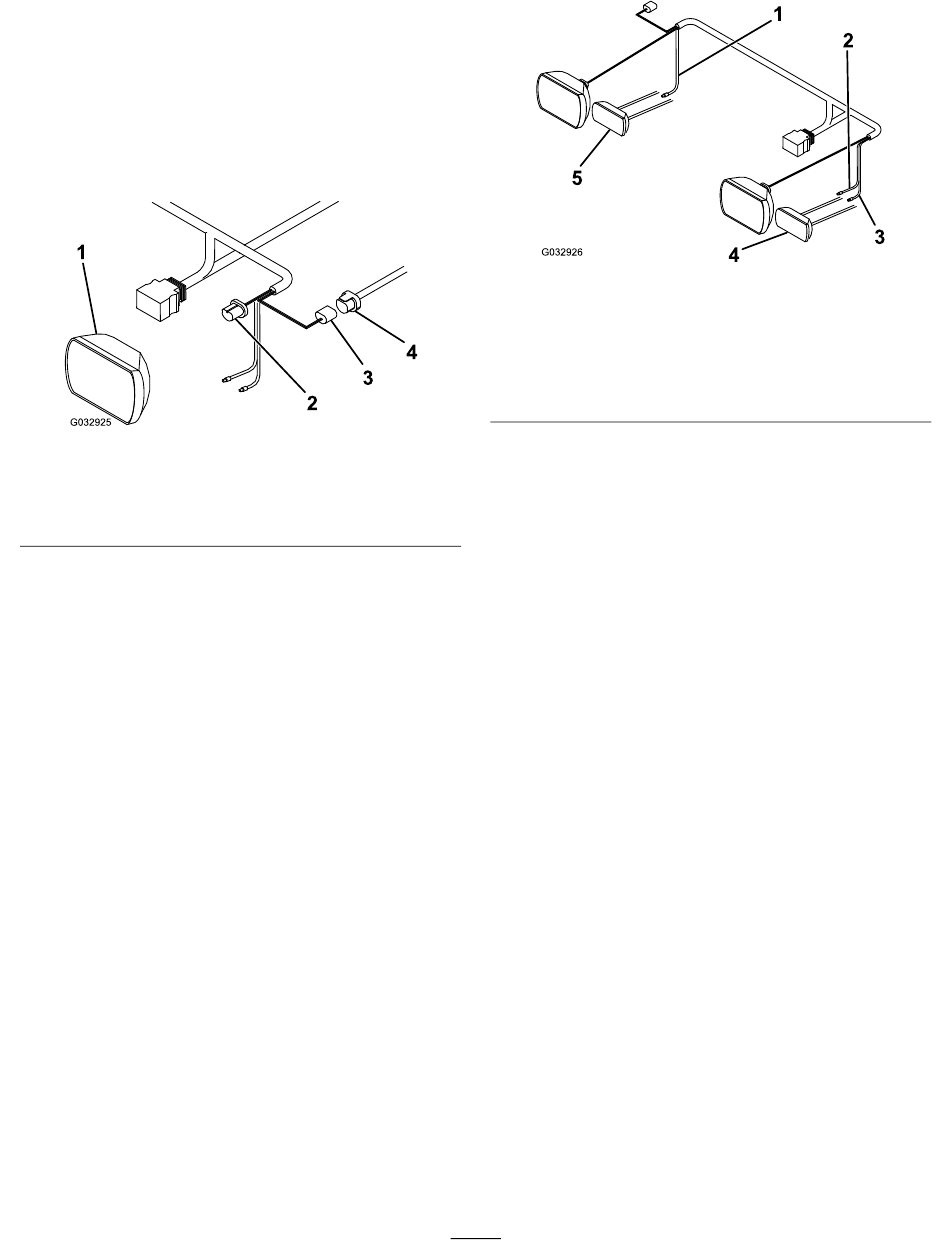

Figure 14
3. Prise noire
4. Prise du faisceau de
câblage du véhicule
(Figure
(Figure 14).
1 à 3 pour le phare droit du véhicule.
15).
1. Fil rose
2. Fil violet
3. Fil jaune
g032925
6. Reliez le fil violet du long faisceau de câblage au fil de
l'indicateur de direction gauche à l'aide d'un connecteur
bout à bout
7. Reliez le fil jaune du long faisceau de câblage au fil du
feu de stationnement gauche à l'aide d'un connecteur
bout à bout
8. Assurez-vous que le pare-feu du véhicule n'est pas
14).
obstrué.
9. Percez un trou de 3 cm (1-1/4 po) de diamètre à travers
le pare-feu du côté conducteur du véhicule.
Remarque: Le trou devrait se trouver à un endroit
facile d'accès.
10. Insérez l'œillet en caoutchouc fendu dans le trou.
11. Tirez le connecteur du contrôleur de chasse-neige, le fil
noir/rouge et 2 fils noirs dans la cabine du véhicule à
travers le trou du pare-feu
Important: Veillez à ce que tous les câbles
soient bien sécurisés dans une position à l'écart
des pièces chaudes ou mobiles, afin d'éviter
d'endommager le véhicule ou le chasse-neige.
12
Figure 15
4. Indicateur de direction
gauche
5. Indicateur de direction
droit
(Figure 15).
(Figure 15).
(Figure 16).
