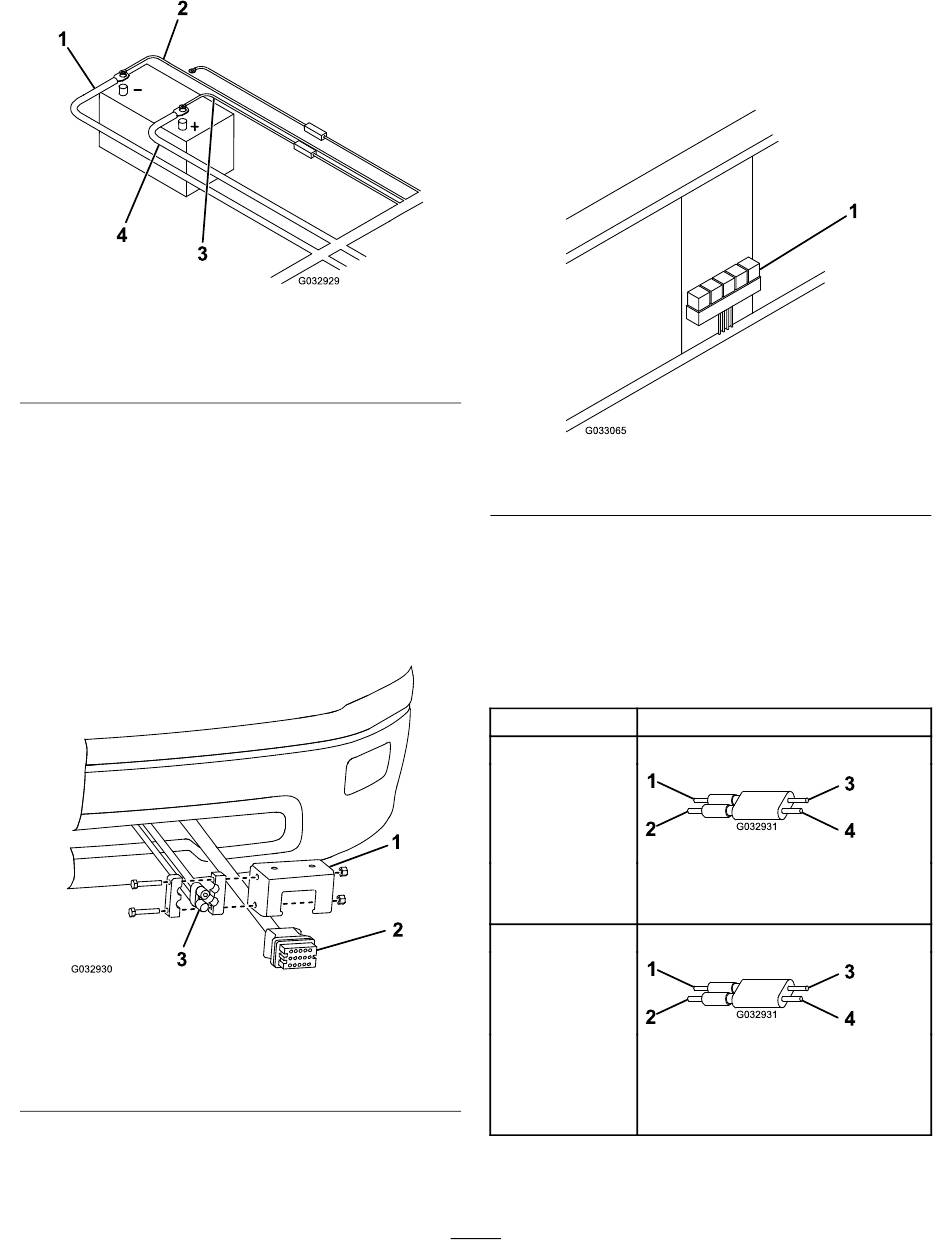

Figure 18
1. Câble d'alimentation/de
masse noir
2. Fil marron
24. Reliez le fil marron à la borne négative (-) de la batterie
(Figure 18).
25. Branchez l'extrémité libre du câble de batterie à la
borne positive (+) de la batterie
26. Branchez le fil rouge protégé par fusible à la borne
positive (+) de la batterie
27. Montez le connecteur du chasse-neige du faisceau
de câblage côté camion sur la partie inférieure du
pare-chocs à l'aide du support de montage du faisceau
de commande (Figure
Figure 19
1. Support de montage du
faisceau de commande
2. Connecteur du
chasse-neige
28. Reliez le connecteur d'alimentation/de masse noir et
rouge au support de montage du faisceau de commande
(Figure 19).
3. Fil rouge protégé par
fusible
4. Câble de batterie
(Figure 18).
(Figure 18).
19).
3. Connecteur
d'alimentation/de masse
29. Fixez le bloc relais à l'intérieur du compartiment
moteur à l'aide de 4 vis à tôle
Remarque: Vérifiez que le bloc relais est monté en
position verticale.
g032929
G033065
1. Bloc relais
30. Repérez le connecteur d'option du véhicule et alignez-le
comme indiqué dans le tableau ci-dessous :
Remarque: Si votre véhicule ne figure pas dans le
tableau, choisissez l'orientation standard.
Remarque: Si le connecteur d'option du véhicule
n'est pas orienté dans le bon sens, les éclairages du
chasse-neige ne fonctionneront pas correctement.
Modèles
Modèles Ford de
1992 et ultérieurs
Modèles GM de
1988 et ultérieurs
Modèles Dodge de
2003 et ultérieurs
Modèles Dodge
avec système à 4
phares
Modèles GM de
1987 et antérieurs
avec système
g032930
à 4 phares
Modèles Ford
de 1987 à 1991
(ampoule 9004)
Modèles Dodge
de 1994 à 2002
avec système à 2
phares (ampoule
9004)
31. Reliez le fil rouge/blanc à la batterie comme indiqué
dans le tableau ci-dessous :
14
(Figure 20).
Figure 20
Orientation
Orientation standard
1. Fil rouge/jaune 3. Fil rouge/jaune
2. Fil blanc/jaune 4. Fil blanc/jaune
Orientation inversée
1. Fil blanc/jaune 3. Fil rouge/jaune
2. Fil rouge/jaune 4. Fil blanc/jaune
1
g033065
