DANGER
Le contrôleur peut causer de graves blessures en
cas de contact lors d'un accident.
Montez le contrôleur à un emplacement où les
occupants du véhicule ne risquent pas de le toucher
en cas d'accident.
1. Déterminez le meilleur emplacement et la configuration
optimale pour votre support de montage de contrôleur;
Montage du contrôleur SmartTouch2™
Remarque: Montez le contrôleur dans la cabine à un
emplacement sec où il ne risque pas de gêner le bon
fonctionnement du véhicule ou la visibilité.
Important: N'installez pas le support pivotant quand
les températures sont inférieures à 16 °C (60 °F).
DANGER
Le contrôleur peut causer de graves blessures en
cas de contact lors d'un accident.
Montez le contrôleur à un emplacement où les
occupants du véhicule ne risquent pas de le toucher
en cas d'accident.
1. Déterminez l'emplacement de montage du contrôleur.
2. Nettoyez l'emplacement avec le tampon d'alcool fourni
et essuyez-le avec un chiffon ou une serviette en papier.

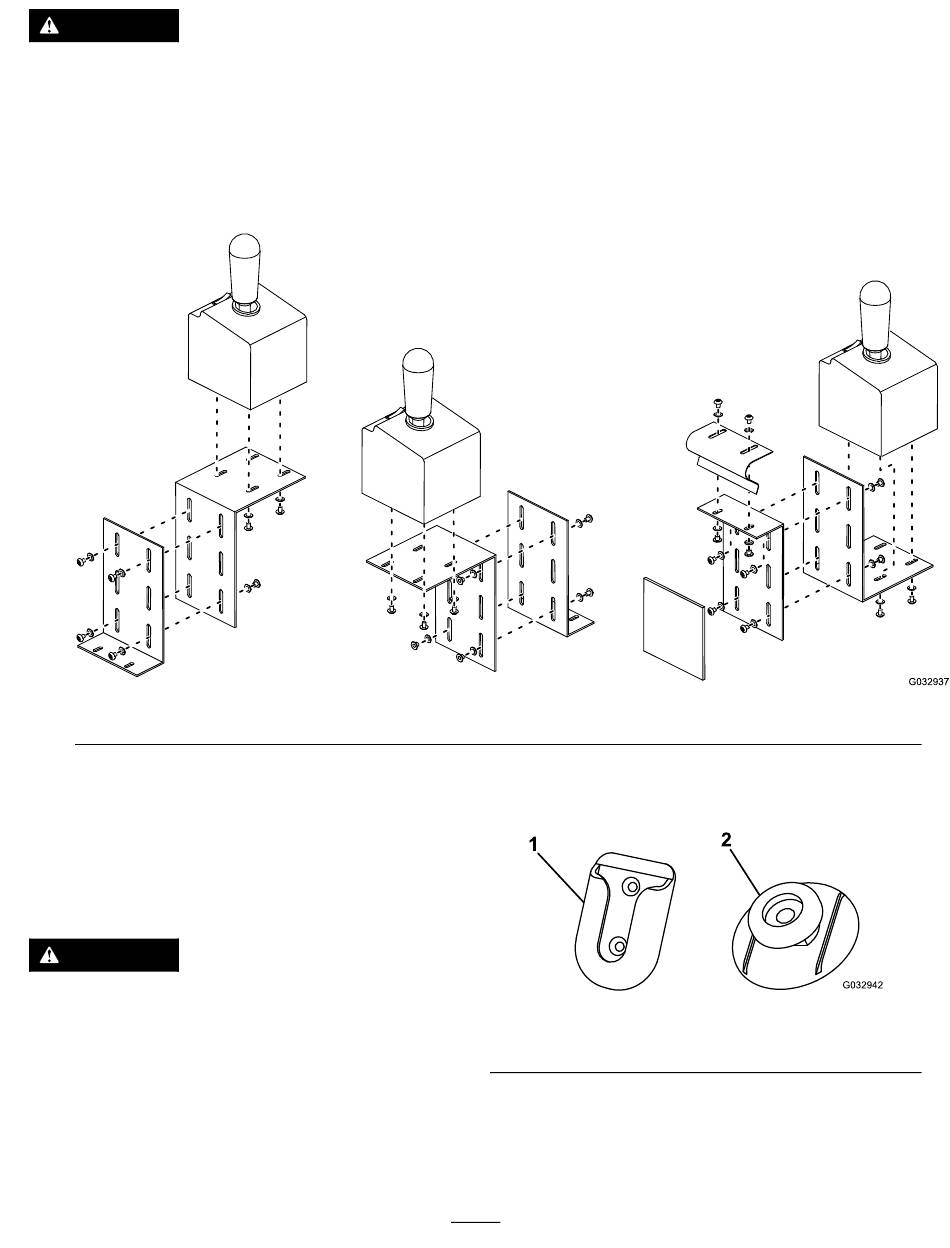

voir les différentes configurations possibles à la
23.
2. Fixez les supports de montage au véhicule et au
contrôleur du levier de commande à l'aide de 8 à
10 boulons (nº 8), rondelles (nº 10) et écrous (nº 8),
comme montré à la
3. Poursuivez l'installation du faisceau de câblage à partir
de l'étape 17 de la section
câblage (page 11).
Figure 23
3. Nettoyez le dos du support pivotant
tampon d'alcool puis séchez-le.
1. Support pivotant
4. Retirez le film d'un côté du ruban adhésif et apposez-le
au dos du support pivotant.
5. Retirez le film restant sur le ruban adhésif au dos du
support pivotant et apposez ce dernier sur la zone
17
Figure 23.
Installation du faisceau de
(Figure 24) avec le
Figure 24
2. Patte de montage
Figure
g032937
g032942
