5.2
Configuration de la sortie courant
La sortie courant est réglée en usine sur 4 ... 20 mA.
Le signal peut être configuré comme « actif » ou « passif ».
Consulter la confirmation de commande pour connaître le réglage actuel.
Si le signal est configuré comme « actif », toute alimentation externe de la sortie courant est
exclue.
Si le signal est configuré comme « passif », une alimentation externe de la sortie courant est
nécessaire, comme c'est le cas pour les convertisseurs de mesure de pression et de
température.
Procéder au réglage de la sortie courant comme décrit ci-après :
1.
2.
3.
4.
5.
position A ou B.
•
•
Important
Le panneau arrière n'est pas monté dans l'électronique du convertisseur de mesure (3), mais
dans le boîtier du convertisseur de mesure (1).
6.

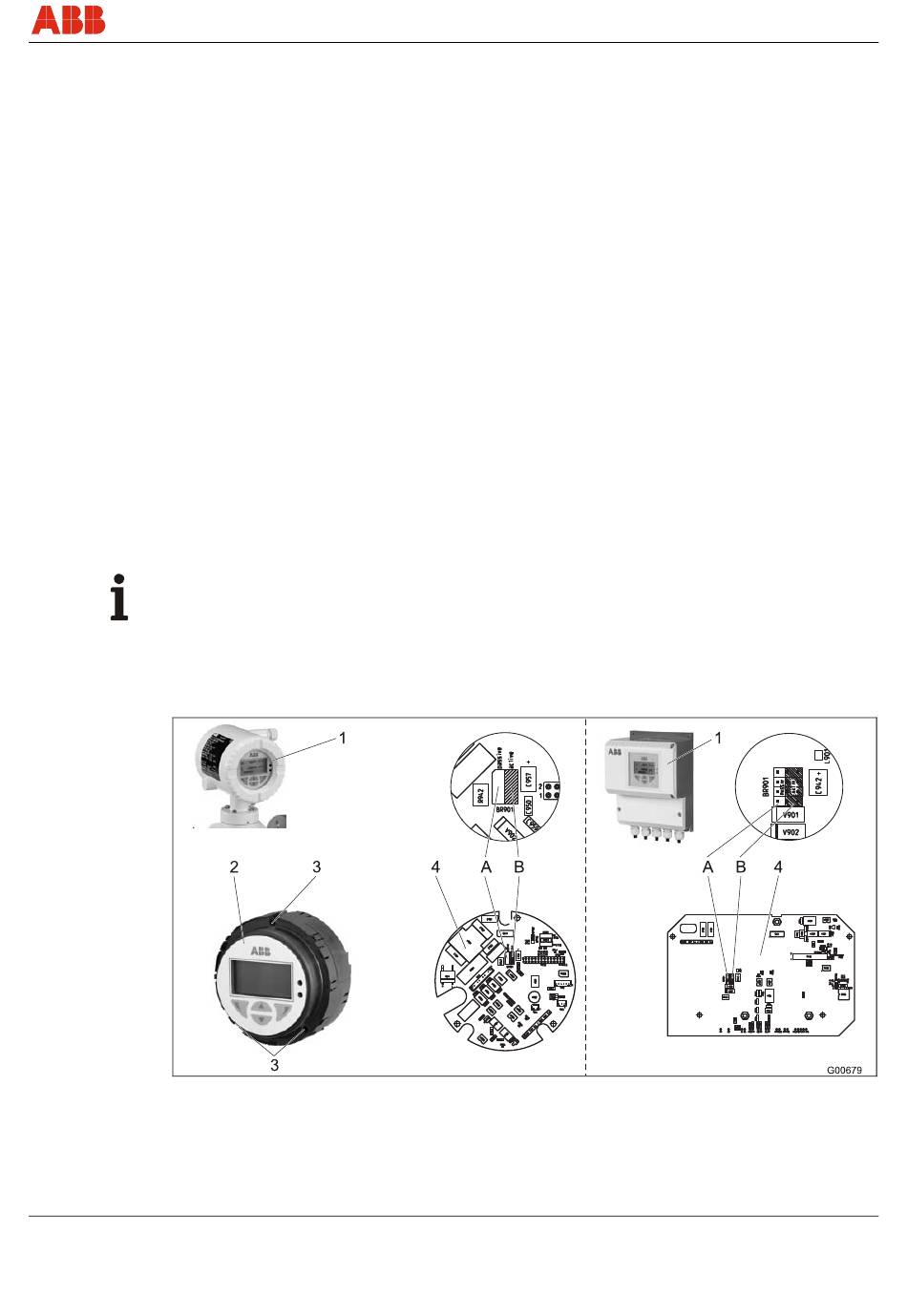

Fig. 43
1 Couvercle du boîtier
2 Électronique du convertisseur de mesure
OI/FEP300/FEH300-FR
Couper l'alimentation électrique.
Ouvrir le couvercle du boîtier
Desserrer les vis de fixation de l'électronique du convertisseur de mesure.
Extraire l'électronique du convertisseur de mesure.
Enficher le strap enfichable du panneau arrière du boîtier du convertisseur de mesure en
A = 4 ... 20 mA sortie, passive
B = 4 ... 20 mA sortie, active
Remonter l'électronique du convertisseur de mesure dans l'ordre inverse
ProcessMaster / HygienicMaster
3 Vis de fixation de l'électronique du
convertisseur de mesure.
4 Panneau arrière (dans la boîtier du
convertisseur de mesure)
Mise en service
45
