Montage
4.9.2
Convertisseur de mesures
Le blindage externe du câble est posé sur la barre omnibus à l'aide du collier (3) (dans le
sachet dans la zone de raccordement)
Les blindages des fils de signal servent de « Driven Schield » (écran piloté) pour le transfert du
signal de mesure.
Le câble se raccorde conformément aux schéma des connexions sur le primaire de débitmètre
et le convertisseur de mesure.

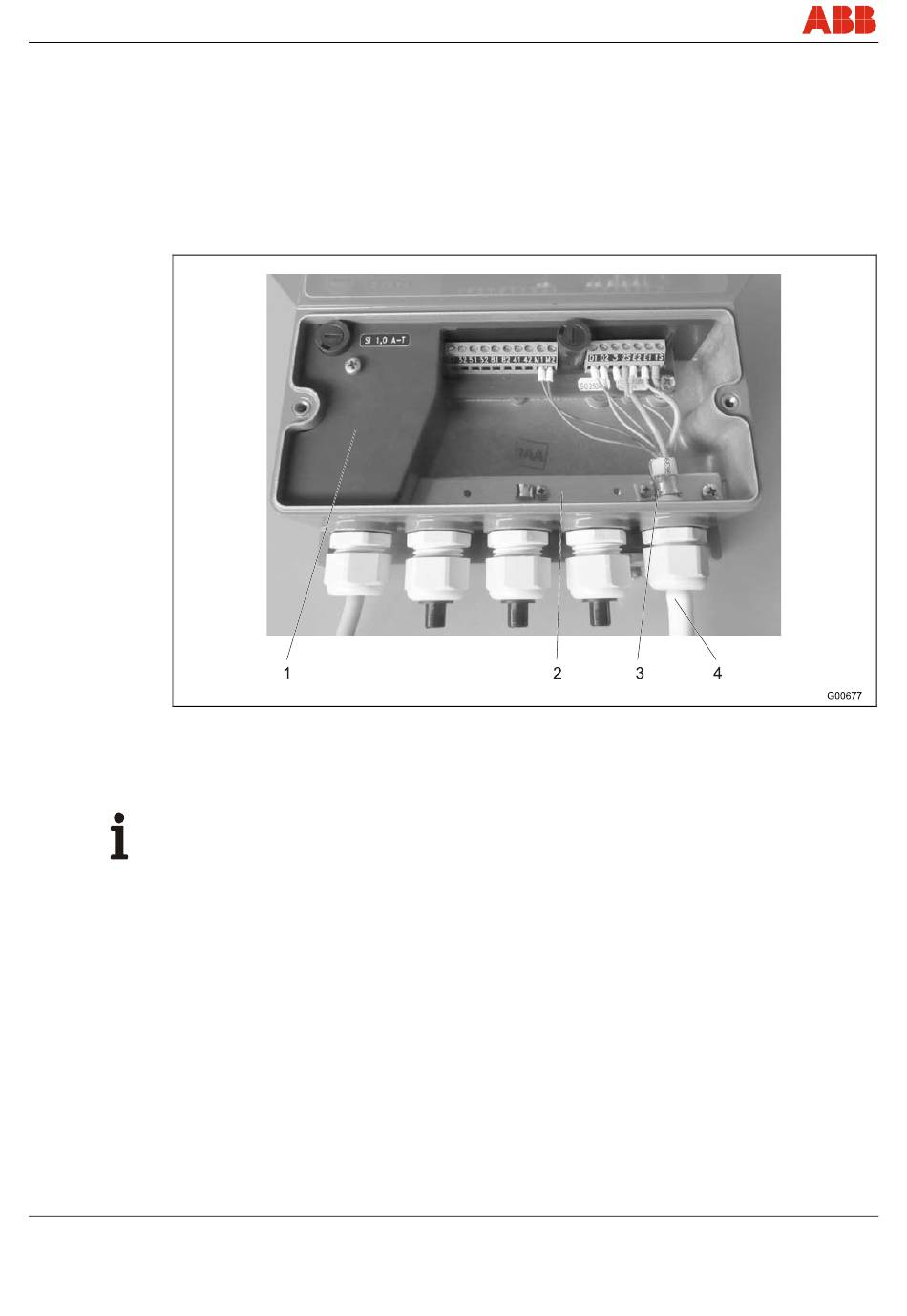

Fig. 37
1 Couvercle des bornes
2 Barre omnibus (SE)
Important
L'alimentation électrique du préamplificateur en option s'effectue via les bornes 1S et 2S.
Le convertisseur de mesure reconnaît automatiquement le préamplificateur installé dans le
primaire de débitmètre et commute la tension d'alimentation nécessaire sur les bornes 1S et
2S.
40
ProcessMaster / HygienicMaster
3 Collier
4 Câble de signal et de bobine
d'électroaimant
OI/FEP300/FEH300-FR
