Montage
4.6.4
Tuyaux non métalliques ou tuyaux à revêtement isolant

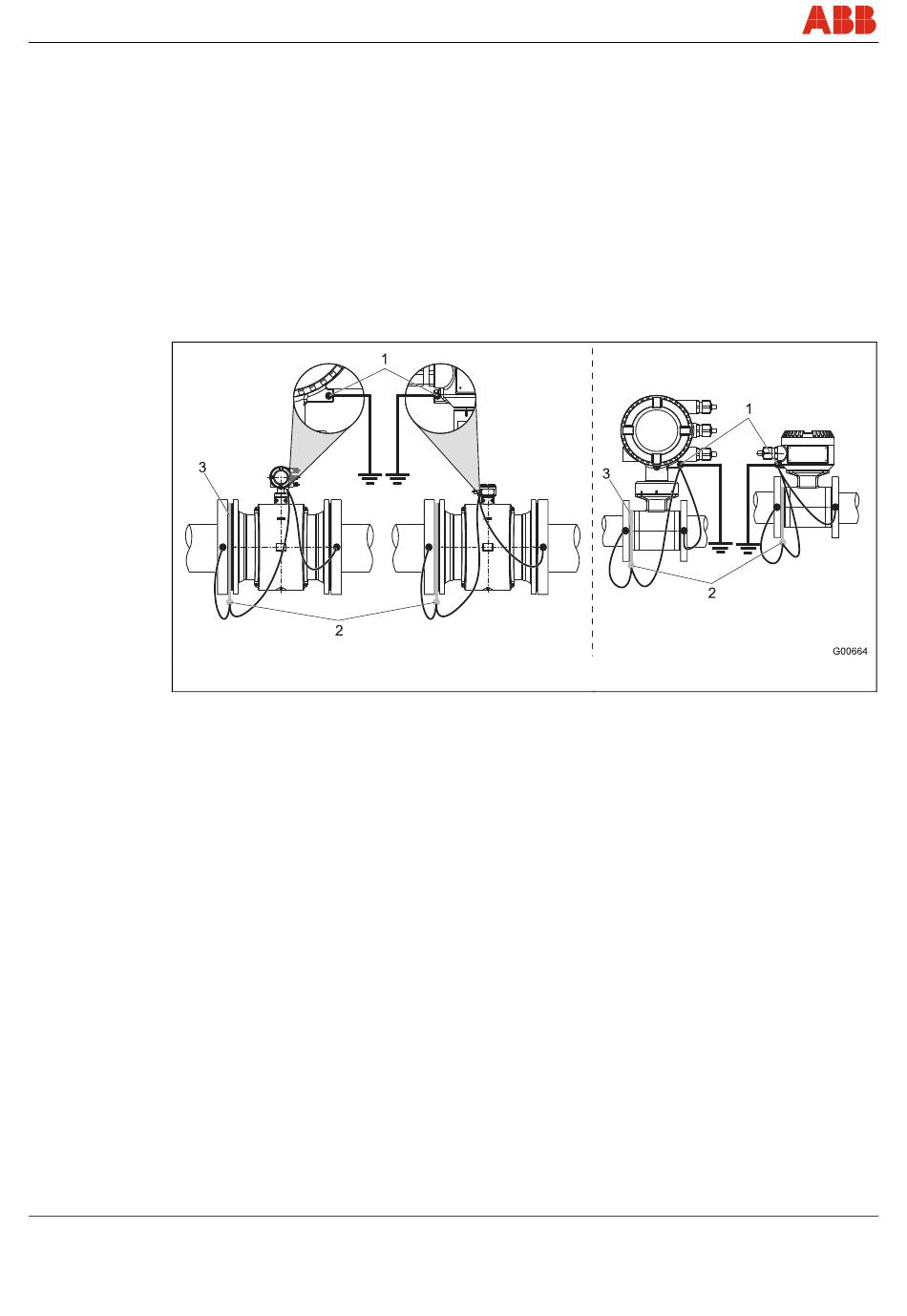

En cas de conduites en plastique ou de tuyauteries à revêtement isolant, la mise à la terre du
produit de mesure s'effectue par l'intermédiaire de la rondelle de mise à la terre comme illustré
sur la figure ci-dessous ou via les électrodes de mise à la terre qui doivent être montées dans
l'appareil (option). En cas d'utilisation des électrodes de mise à la terre, la rondelle de mise à la
terre s'avère inutile.
1. Monter le primaire de débitmètre avec une rondelle de mise à la terre (3) dans la tuyauterie.
2. Relier la patte de raccordement (2) de la rondelle de mise à la terre (3) et la prise de mise à
la terre (1) du primaire de débitmètre à l'aide d'une tresse de mise à la terre.
3. Établir la liaison à l'aide d'un câble en cuivre (d'au moins 2,5 mm² (14 AWG)) entre la prise
de mise à la terre (1) et un point de mise à la terre de bonne qualité.
Fig. 28
32
Modèle à brides
ProcessMaster / HygienicMaster
Modèle entre brides
OI/FEP300/FEH300-FR
