P R O C E S S M A S T E R F E P 6 3 0 , H YG I E N I C M A S T E R F E H 6 3 0 | S I/ F E P 6 3 0/ F E H 6 3 0/ F M/C S A - F R R É V. B
8 Mise en service
Vérifications avant la mise en service
Les points suivants doivent être vérifiés avant la mise
en service :
• L'alimentation doit être sectionnée.
• L'alimentation utilisée doit correspondre aux informations
figurant sur la plaque signalétique.
• L'affectation des connexions doit être effectuée
conformément aux instructions de
raccordement électrique.
• Le capteur et le transmetteur doivent être mis à la terre
correctement.
• Les valeurs limites de température doivent être respectées.
• Le transmetteur doit être installé à un endroit exempt
de vibrations.
• Le couvercle du boîtier et le verrouillage du couvercle
doivent être fermés de manière étanche avant la mise sous
tension de l'alimentation.
• Pour les appareils à montage déporté et une précision de
mesure de 0,2 % de la valeur mesurée, assurez-vous que le
capteur et le transmetteur ont été affectés correctement.
• À cette fin, les caractères finaux X1, X2, etc. sont imprimés
sur les plaques signalétiques des capteurs. Les caractères
finaux Y1, Y2, etc. sont imprimés sur les transmetteurs.
• Les dispositifs aux caractères finaux X1/Y1 ou X2/Y2
doivent être associés.
• Tous les orifices non utilisés doivent être obturés
de manière étanche avant la mise en service à l'aide
des bouchons fournis, conformément à IEC 60079.
Reportez-vous également aux instructions relatives
aux presse-étoupes.
Remarque
La mise en service et le fonctionnement doivent être effectués
conformément à la réglementation ATEX 137 ou BetrSichV -
Réglementation allemande relative à la sécurité industrielle
(EN60079-14). Seul un personnel correctement formé est
autorisé à effectuer la mise en service dans les zones Ex.
Configuration de sortie pour l'amplificateur
de commutation NAMUR
Configuration de la sortie courant
Les bornes de sortie de courant 31/32/Uco peuvent
fonctionner sur site en mode actif ou passif par le biais d'une
commutation appropriée.
Borne Uco/32
Sortie de courant 4 à 20 mA- / sortie HART,
active
Borne 31/32
Sortie de courant 4 à 20 mA- / sortie HART,
passive
Configuration des sorties numériques
Dans le cas d'une version d'appareil adaptée à un
fonctionnement en zone Ex 1 (boîtier à double compartiment),
les sorties numériques DO1 (41/42) et DO2 (51/52) peuvent
être configurées pour être connectées à un amplificateur
de commutation NAMUR.
En sortie d'usine, l'appareil est configuré avec le câblage
standard (non NAMUR).
Remarque
Le type de protection des sorties reste inchangé. Les
dispositifs connectés à ces sorties doivent être conformes
aux réglementations applicables en matière de protection
contre les explosions.
1
Commutateur DIP NAMUR

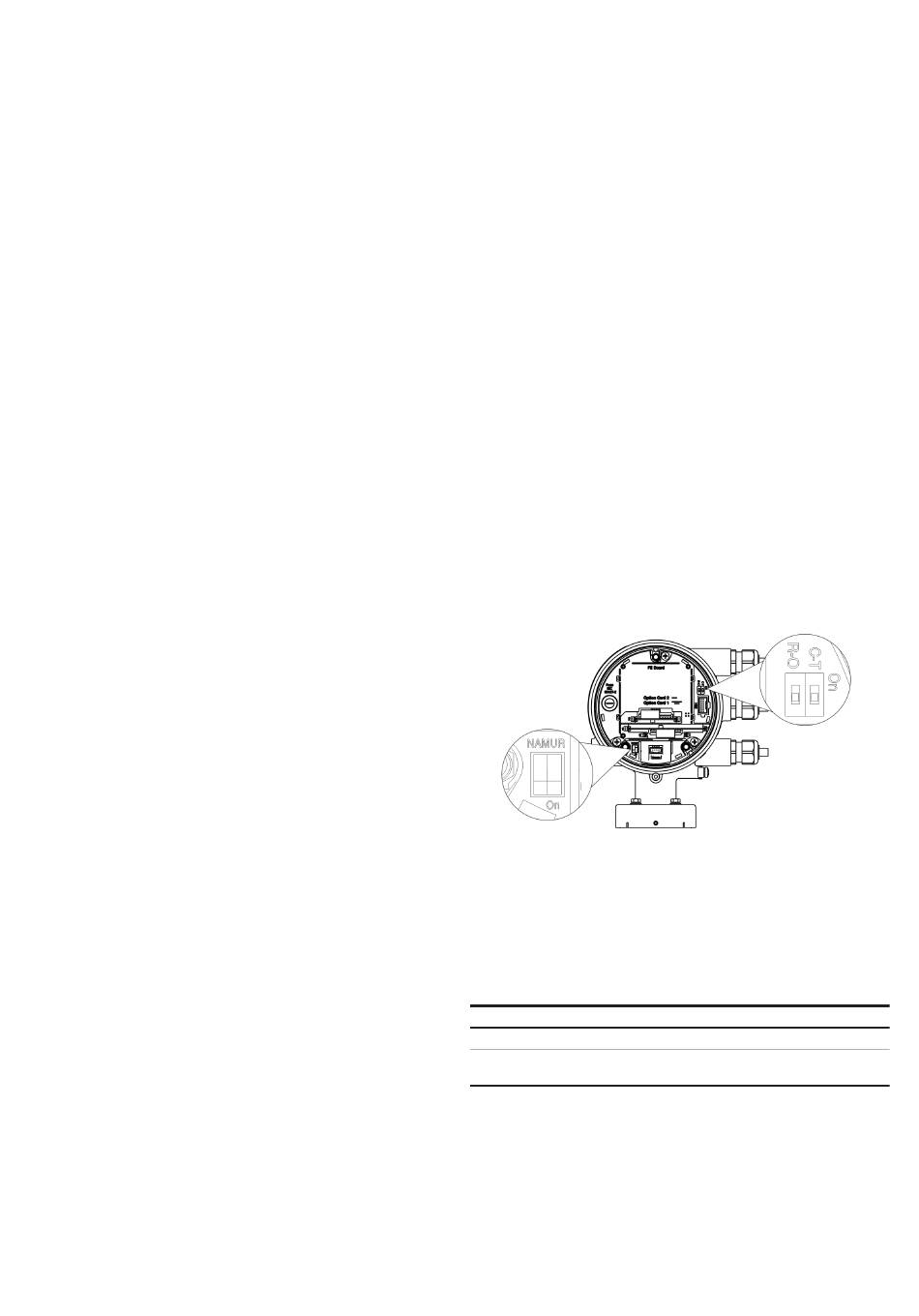

Figure 9 Position des commutateurs DIP
Configuration des sorties numériques 41/42 et 51/52
La configuration (NAMUR, coupleur optoélectronique) des
sorties numériques sur l'appareil de base est paramétrée via
les commutateurs DIP du transmetteur.
Nombre
Fonction
Activé
Sortie numérique 41/42 et 51/52 comme sortie NAMUR
Désactivé
Sortie numérique 41/42 et 51/52 comme sortie de coupleur
optoélectronique
Commutateur DIP de protection
2
en écriture
37
